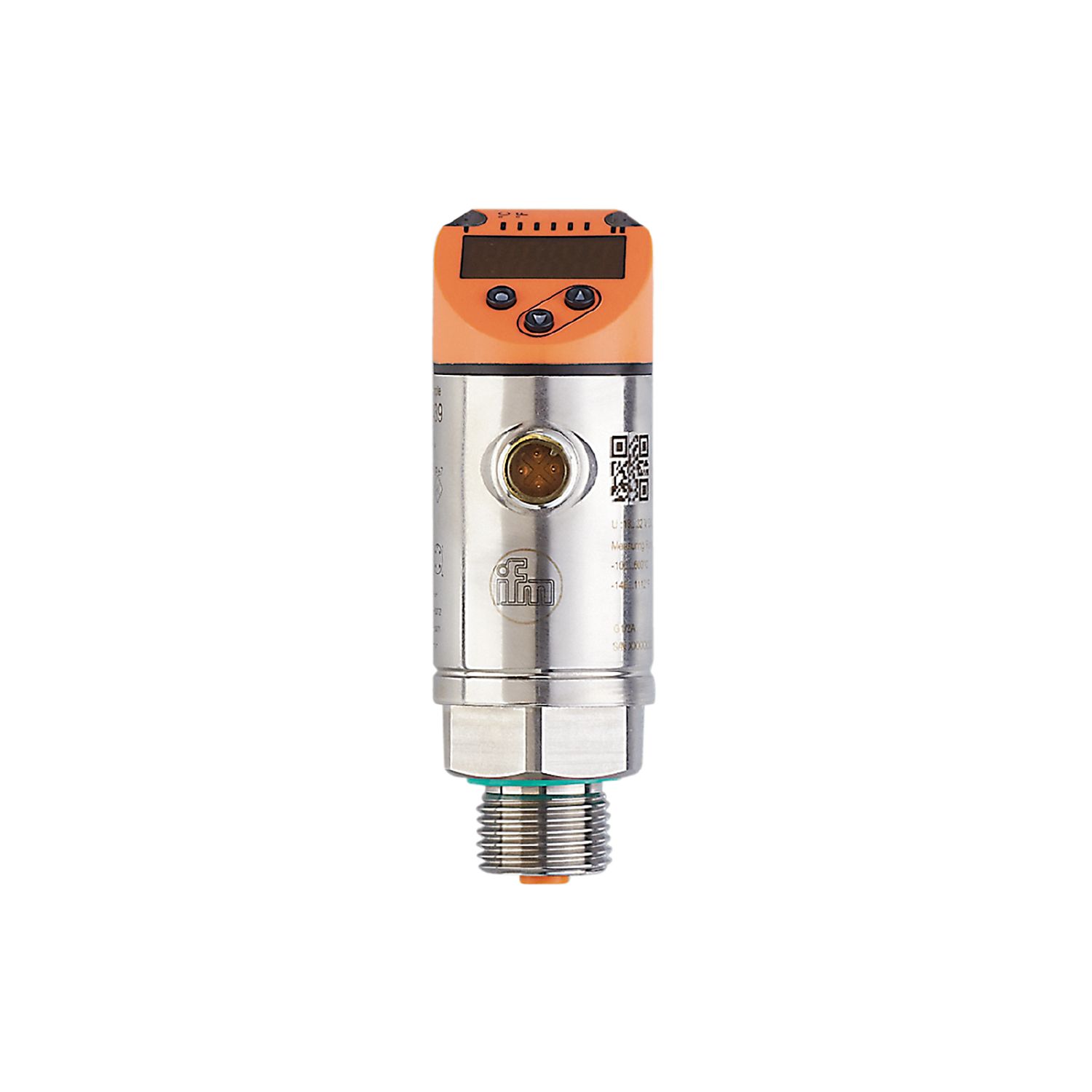

應用於PT100/PT1000溫度感測器帶顯示螢幕的估算單元

Name: TR7439
Brand: ifm
SKU: TR7439
Price: 12291.00 TWD

TR7439

TR-000KDBM12-QFPKG/US/

應用於PT100/PT1000溫度感測器帶顯示螢幕的估算單元

TR7439

TR-000KDBM12-QFPKG/US/

極大的溫度評估範圍
兩個開關輸出，其中一個帶有 IO-Link 通信接口
友好直觀的 3 按鈕控制
紅/綠顯示，應用於明確標識可接受的範圍
自動識别連接的感測器類型

方便的按鈕操作或經由IO-Link進行參數設定

未稅價格

產品特徵

輸入和輸出總數

數字輸出數量: 2

測量範圍

-100...600 °C

-148...1112 °F

通信接口

IO-Link

製程連接

螺紋連接 G 1/2 外螺紋

應用

特殊的性能	鍍金接點
應用	應用於Pt100及Pt1000測量元件

電氣數據

工作電壓 [V]	18...32 DC; (符合cULus - Class 2標準)
電流損耗 [mA]	< 50
防護等級	III
反相保護	是
開機延遲時間 [s]	1
Watchdog集成看門狗電路	是

總的輸入/輸出

輸入和輸出總數	數字輸出數量: 2

輸出

輸出數量	2
輸出信號	開關信號; IO-Link; (可配置)
電氣設計	PNP/NPN
數字輸出數量	2
輸出功能	常開/常閉; (可設定參數)
開關輸出DC電壓降最大值 [V]	2.5
開關輸出DC的持續電流負載 [mA]	250
短路保護	是
短路保護類型	脈衝
過載保護	是

測量/設定範圍

測量範圍

-100...600 °C

-148...1112 °F

開關點, SP

-99.8...600 °C

-147.6...1112 °F

復原點, rP

-100...599.8 °C

-148...1111.6 °F

設定步距

0.1 °C

0.1 °F

分辨率

開關輸出分辨率 [K]	0.1
顯示分辨率 [K]	0.1

精度/偏差

開關點精度 [K]	± 0,3 + (± 0,1 % MS)
顯示精確度 [K]	± 0,3 + (± 0,1 % MS)
溫度係數 [测量范围值的百分比 / 10 K]	0,1; (如果出現參考條件偏差25 ± 5 °C)

反應時間

反應時間 [ms]	390

軟體/編程

參數設定	遲滯/視窗; 常開/常閉; 輸出極性; ON延遲、關斷延時; 阻尼; 顯示單位

介面

通信接口	IO-Link
傳遞類型	COM2 (38,4 kBaud)
IO-Link revision	1.1

工作條件

環境溫度 [°C]	-25...80
存儲溫度 [°C]	-40...100
外殼防護等級	IP 67

認證/測試

EMC電磁兼容

DIN EN 61000-6-3
DIN EN 61000-6-2

抗衝擊

DIN IEC 68-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

252

UL認證

UL認證編號

K012

機械技術數據

重量 [g]	198.5
材質	不鏽鋼(1.4404 / 316L); 不鏽鋼(1.4301/304); PBT+PC-GF30; PBT-GF20; PC
製程連接	螺紋連接 G 1/2 外螺紋

顯示器/操作件

顯示

顯示單位	2 x LED, 綠色
開關狀態	2 x LED, 黄色
測量值	字母數字顯示, 紅色/緑色 4位數字

注釋

MS = 設定測量範圍值

包裝單位

1 件數

電氣連接

連接	連接器: 1 x M12; 編碼: A; 觸頭接點: 鍍金的
