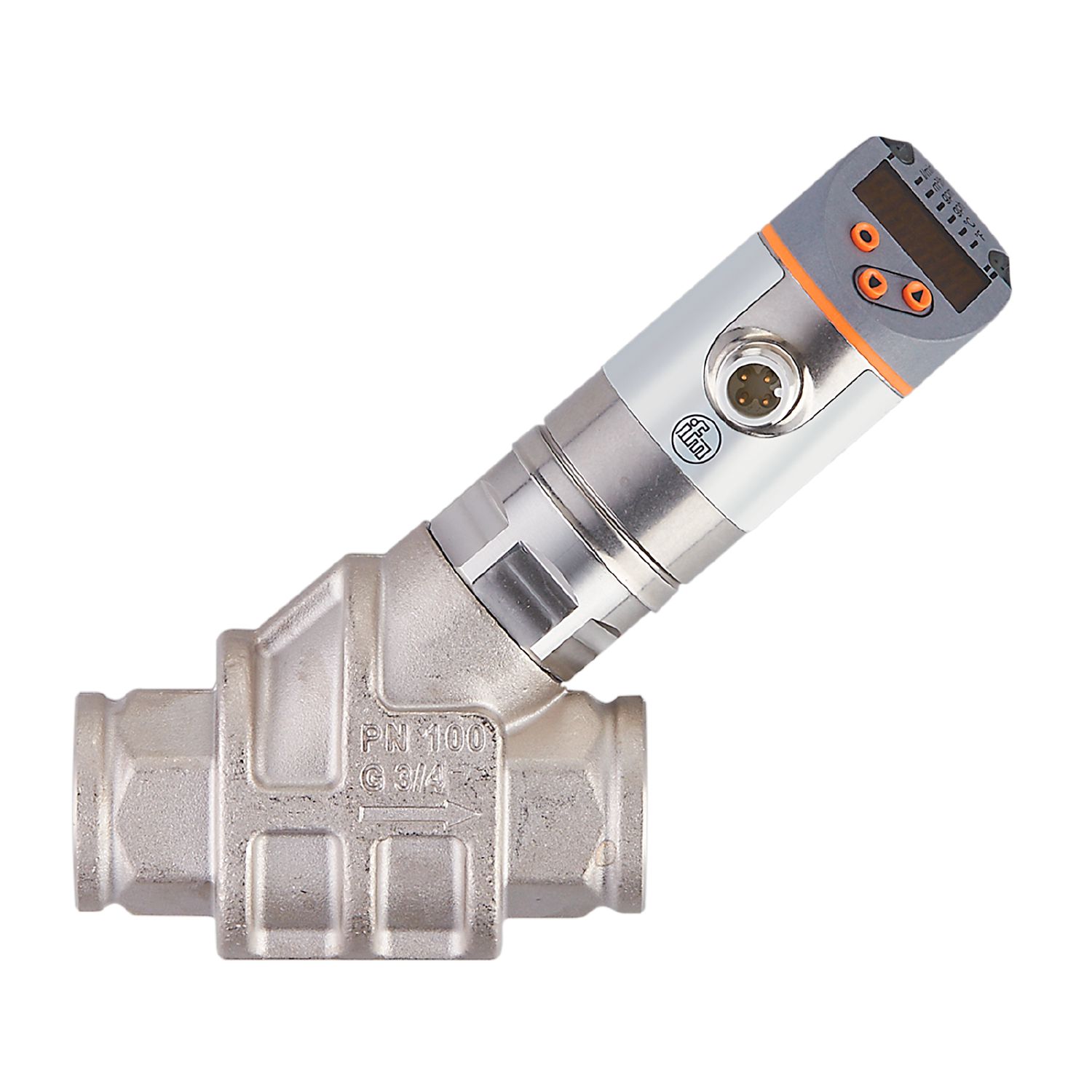

SB4232 - 帶止迴閥及顯示螢幕的流量計

產品特徵

測量範圍

0.3...15 l/min

0.018...0.9 m³/h

4.8...237.8 gph

0.08...3.965 gpm

製程連接

螺紋連接 G 3/4 内螺紋

應用

特殊的性能

鍍金接點

介質

液體; 油（40°C時粘度100 mm²/s）

介質溫度 [°C]

-10...100

抗壓强度 [bar]

100

抗壓强度 [MPa]

注意抗壓强度

在介質溫度 >70°C: 80 bar / 8 MPa

電氣數據

工作電壓 [V]	18...30 DC; (按照SELV/PELV)
電流損耗 [mA]	< 50
防護等級	III
反相保護	是
開機延遲時間 [s]	< 3

輸出

輸出數量	2
輸出信號	開關信號; 類比信號; 頻率信號; IO-Link
開關輸出DC電壓降最大值 [V]	2
每個輸出最大電流負載 [mA]	150; (200: ...60 °C; 環境溫度; 250: ...40 °C; 環境溫度)
類比電流輸出 [mA]	4...20
負載最大值 [Ω]	500
短路保護	是
過載保護	是
輸出頻率 [Hz]	0...10000

測量/設定範圍

測量範圍

0.3...15 l/min

0.018...0.9 m³/h

4.8...237.8 gph

0.08...3.965 gpm

顯示範圍

0...18 l/min

0...1.08 m³/h

0...285.4 gph

0...4.755 gpm

分辨率

0.01 l/min

0.001 m³/h

0.1 gph

0.001 gpm

開關點, SP

0.1...15 l/min

0.006...0.9 m³/h

1.6...237.8 gph

0.025...3.965 gpm

復原點, rP

0...14.9 l/min

0...0.894 m³/h

0...236.2 gph

0...3.935 gpm

頻率終點，FEP

1...15 l/min

0.06...0.9 m³/h

15.8...237.8 gph

0.265...3.965 gpm

步距

0.01 l/min

0.001 m³/h

0.2 gph

0.005 gpm

頻率終點, FrP [Hz]

10...10000

步距 [Hz]

測量動態性

1:50

溫度監控

測量範圍

-10...100 °C

14...212 °F

顯示範圍

-32...122 °C

-25.6...251.6 °F

分辨率

0.1 °C

0.1 °F

開關點, SP

-9.3...100 °C

15.2...212 °F

復原點, rP

-10...99.3 °C

14...210.8 °F

設定步距

0.1 °C

0.2 °F

頻率起點，FSP

-10...78 °C

14...172.4 °F

頻率終點，FEP

12...100 °C

53.6...212 °F

頻率終點, FrP [Hz]

10...10000

精度/偏差

流量監控

精確度(在測量範圍)	± 5 % MEW; (Q > 1 l/min; 20...70 °C 介質溫度)
重複精度	± 1 % MEW

溫度監控

溫度變化率	0,029 °C / K
精確度 [K]	3 K (25°C; Q > 1 l/min)

反應時間

流量監控

反應時間 [s]	0.01
阻尼過程值dAP [s]	0...5
步距 [s]	0.1
應用於類比輸出的阻尼 (dAA) [s]	0...5
步距 [s]	0.1

溫度監控

響應時間T05 / T09 [s]	T09 = 120 (Q > 1 l/min)

軟體/編程

參數設定	遲滯/視窗; 常開/常閉; 輸出極性; 電流/頻率輸出; 應用於開關輸出/類比輸出阻尼; 顯示螢幕可旋轉及關閉; 測量標準單位; 過程值顔色; 校準系數

介面

通信接口

IO-Link

傳遞類型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI標準

IEC 61131-9 CDV

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

SIO模式

是

必需的mater port type

類比製程數據

二位輸出製程數據

處理周期最小值 [ms]

3.2

支援DeviceID

運行方式	DeviceID
default	1043

工作條件

環境溫度 [°C]

0...60

注意環境溫度

介質溫度< 80 °C

介質溫度< 100 °C: 0...40 °C

存儲溫度 [°C]

-15...80

外殼防護等級

IP 65; IP 67

認證/測試

EMC電磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗衝擊

DIN EN 60068-2-27

20 g (11 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz)

承壓設備指令

良好的工程實踐

機械技術數據

重量 [g]	937.1
材質	不鏽鋼(1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; 黄銅化學鍍鎳層
材質(潮濕部件)	不鏽鋼(1.4401/316); 不鏽鋼(1.4404 / 316L); 黄銅 (2.0371); 黄銅化學鍍鎳層; PPS; O形環: FKM
製程連接	螺紋連接 G 3/4 内螺紋
機械的開關周期	1億

顯示器/操作件

顯示

顯示單位	6 x LED, 綠色
開關狀態	2 x LED, 黄色
測量值	字母數字顯示, 紅色/緑色交替變化指示 4位數字
編程	字母數字顯示, 4位數字

注釋

建議使用200 micron過濾。

所有數據都針對以下額定粘度的油： 100 mm²/s, 40 °C

MW = 測量值

MEW = Final value of the measuring range

包裝單位

1 件數

電氣連接

連接	連接器: 1 x M12; 編碼: A; 觸頭接點: 鍍金的
