流動感應器
SA5020
SAD10XDBFRKG/US-100
流動感應器
SA5020
SAD10XDBFRKG/US-100
- 同時測量流量和溫度
- 可靠的氣流監控
- 紅/綠顯示，應用於明確標識可接受的範圍
- 帶有開關輸出、類比信號和 IO-Link
- G牙口與R牙口的選擇
未稅價格
{{ifmVariantName}}
| 產品特徵 | |||||||
|---|---|---|---|---|---|---|---|
| 輸入和輸出總數 | 數字輸出數量: 2; 類比輸出數量: 1 | ||||||
| 製程連接 | 螺紋連接 M18 x 1,5 内螺紋 | ||||||
| 應用 | |||||||
| 特殊的性能 | 鍍金接點 | ||||||
| 安裝 | Recommended for pipe diameters; ( 15...51 mm) | ||||||
| 介質 | 空氣 | ||||||
| 介質溫度 [°C] | -20...90 | ||||||
| 抗壓强度 [bar] | 100 | ||||||
| 抗壓强度 [Mpa] | 10 | ||||||
| 允許工作壓力的最大值（應用於應用程序符合CRN標準） [bar] | 100 | ||||||
| 電氣數據 | |||||||
| 工作電壓 [V] | 18...30 DC; (按照SELV/PELV) | ||||||
| 電流損耗 [mA] | < 100 | ||||||
| 防護等級 | III | ||||||
| 反相保護 | 是 | ||||||
| 開機延遲時間 [s] | 10 | ||||||
| 總的輸入/輸出 | |||||||
| 輸入和輸出總數 | 數字輸出數量: 2; 類比輸出數量: 1 | ||||||
| 輸出 | |||||||
| 輸出數量 | 2 | ||||||
| 輸出信號 | 開關信號; 類比信號; 頻率信號; IO-Link; (可配置) | ||||||
| 電氣設計 | PNP/NPN | ||||||
| 數字輸出數量 | 2 | ||||||
| 輸出功能 | 常開/常閉; (可設定參數) | ||||||
| 開關輸出DC電壓降最大值 [V] | 2.5 | ||||||
| 開關輸出DC的持續電流負載 [mA] | 250 | ||||||
| 類比輸出數量 | 1 | ||||||
| 類比電流輸出 [mA] | 4...20; (可調整量程) | ||||||
| 負載最大值 [Ω] | 350 | ||||||
| 短路保護 | 是 | ||||||
| 短路保護類型 | 脈衝 | ||||||
| 過載保護 | 是 | ||||||
| 輸出頻率 [Hz] | 0...1000 | ||||||
| 測量/設定範圍 | |||||||
| 探桿長度L [mm] | 45 | ||||||
| 操作模式 | 相對; 絶對氣體; (絶對式: 建議進行參考值測量) | ||||||
| 顯示範圍 [m/s] | 0...36 | ||||||
| 分辨率 [m/s] | 0.2 | ||||||
| 注釋出廠設定 |
|
||||||
| 開關點, SP [m/s] | 2...30 | ||||||
| 復原點, rP [m/s] | 0.6...28.6 | ||||||
| 測量值起點, ASP [m/s] | 0...24 | ||||||
| 測量值終點, AEP [m/s] | 6...30 | ||||||
| 頻率終點，FEP [m/s] | 6.6...30 | ||||||
| 頻率終點, FrP [Hz] | 100...1000 | ||||||
| 氣體 - “絶對”工作模式 | |||||||
| 設定範圍 [m/s] | 0...30 | ||||||
| 最大靈敏度時的測量範圍 [m/s] | 0.6...30 | ||||||
| 氣體 - “相對”工作模式 | |||||||
| 設定範圍 [m/s] | 0...60 | ||||||
| 最大靈敏度時的測量範圍 [m/s] | 0.6...30 | ||||||
| 溫度監控 | |||||||
| 測量範圍 [°C] | -20...90 | ||||||
| 分辨率 [°C] | 0.2 | ||||||
| 精度/偏差 | |||||||
| 氣體 - “絶對”工作模式 | |||||||
| 重複精度 | ± (3 % MW + 0,6 % MEW) | ||||||
| 氣體 - “相對”工作模式 | |||||||
| 精確度 | ± (10 % MW + 2 % MEW); (參考條件: DN50; 内徑 51 mm; 在最大靈敏度範圍内: 20 °C / < 6 bar; 插入深度: 15 mm; 入口管長度: 2.5 m; 感應器探頭處的標準速度（符合DIN ISO 2533標準）) | ||||||
| 重複精度 | ± (3 % MW + 0,6 % MEW) | ||||||
| 溫度監控 | |||||||
| 溫度變化率 | ± 0,005 K/°C | ||||||
| 精確度 [K] | ± 2 / + 8; (流速> 20 % VMR和20 °C: ± 2) | ||||||
| 反應時間 | |||||||
| 反應時間 [s] | 7 | ||||||
| 溫度監控 | |||||||
| 響應時間T05 / T09 [s] | 30 (T09); (流速: ≥ 10 m/s) | ||||||
| 軟體/編程 | |||||||
| 參數設定 | 遲滯/視窗; 常開/常閉; 輸出極性; 電流/頻率輸出; 介質設定; 阻尼; Teach示教功能; 顯示螢幕可旋轉及關閉; 測量標準單位; 過程值顔色 | ||||||
| 介面 | |||||||
| 通信接口 | IO-Link | ||||||
| 傳遞類型 | COM2 (38,4 kBaud) | ||||||
| IO-Link revision | 1.1 | ||||||
| SDCI標準 | IEC 61131-9 | ||||||
| 外形 | Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis | ||||||
| SIO模式 | 是 | ||||||
| 必需的mater port type | A | ||||||
| 類比製程數據 | 2 | ||||||
| 二位輸出製程數據 | 2 | ||||||
| 處理周期最小值 [ms] | 3 | ||||||
| 支援DeviceID |
|
||||||
| 工作條件 | |||||||
| 環境溫度 [°C] | -40...80 | ||||||
| 存儲溫度 [°C] | -40...100 | ||||||
| 外殼防護等級 | IP 65; IP 67 | ||||||
| 認證/測試 | |||||||
| EMC電磁兼容 |
|
||||||
| 抗衝擊 |
|
||||||
| 抗震 |
|
||||||
| MTTF [年] | 131 | ||||||
| UL認證 |
|
||||||
| 機械技術數據 | |||||||
| 重量 [g] | 309.1 | ||||||
| 材質 | 不鏽鋼(1.4404 / 316L); 不鏽鋼(1.4310/301); PBT-GF20; PBT-GF30 | ||||||
| 材質(潮濕部件) | 不鏽鋼(1.4404 / 316L); 密封圈: FKM | ||||||
| 製程連接 | 螺紋連接 M18 x 1,5 内螺紋 | ||||||
| 顯示器/操作件 | |||||||
| 顯示 |
|
||||||
| 注釋 | |||||||
| 注釋 |
|
||||||
| 包裝單位 | 1 件數 | ||||||
| 電氣連接 | |||||||
| 連接 | 連接器: 1 x M12; 編碼: A; 觸頭 接點: 鍍金的 | ||||||
宜福門電子有限公司 • 806高雄市前鎮區復興四路12號9樓之6 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — SA5020-00 — 01.02.2023 —
|
|||||||
SA5020 –
SAD10XDBFRKG/US-100

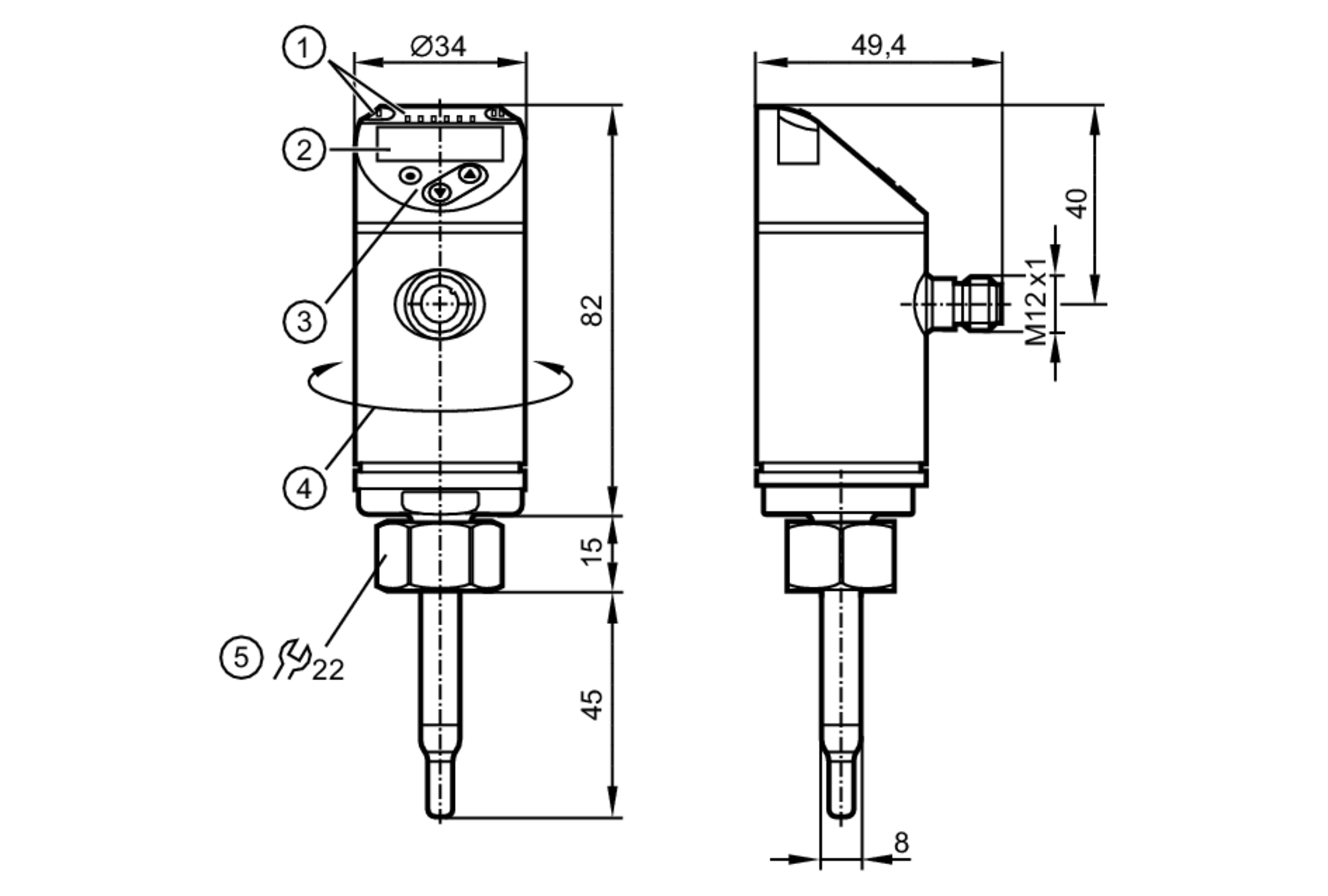

- 1
- LEDs 顯示單位 / 開關狀態
- 2
- 字母數字顯示 4位數字 紅色/緑色
- 3
- 編程按鈕
- 4
- 外殼的上半部分可旋轉 345°
電氣連接
連接器: 1 x M12; 編碼: A; 觸頭 接點: 鍍金的
連接
- 顔色符合DIN EN 60947-5-6標準
- OUT1:
- -
- 開關輸出 流量監控
- -
- 頻率輸出 流量監控
- -
- IO-Link
- OUT2:
- -
- 開關輸出 流量監控
- -
- 開關輸出 溫度監控
- -
- 類比輸出 流量監控
- -
- 類比輸出 溫度監控
- -
- 頻率輸出 流量監控
- -
- 頻率輸出 溫度監控
- -
- 輸入 External Teach
- 芯線顔色 :
- BK =
- 黑色
- BN =
- 棕色
- BU =
- 藍色
- WH =
- 白色
