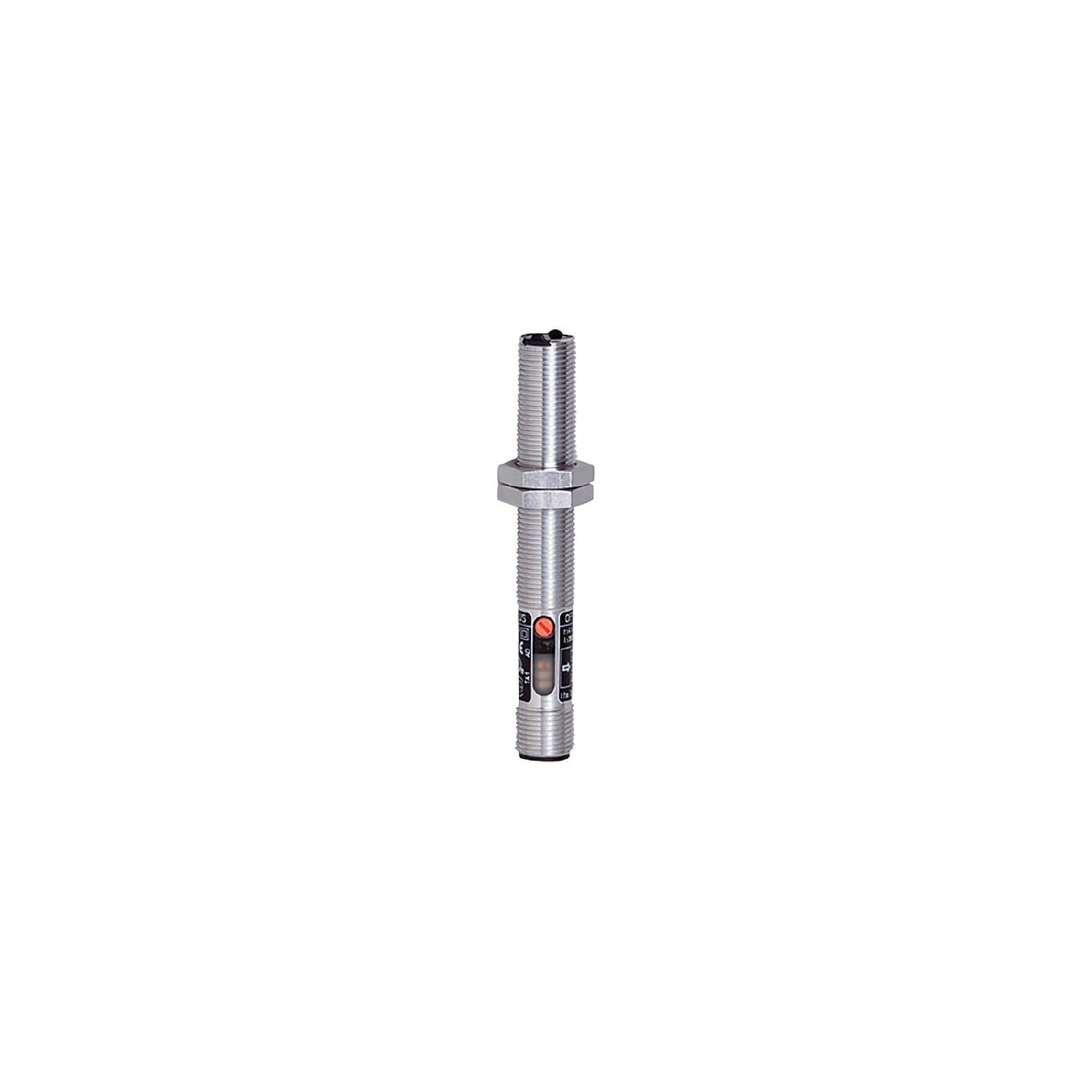

鏡片反射式感測器
OF5062
OFP-FNKG/US-100
鏡片反射式感測器
OF5062
OFP-FNKG/US-100
- 經由電位計對靈敏度進行直觀設定
- 帶有輸出檢查功能，發現污染或不當調節
- 堅固的金屬外殼，適應用於嚴苛的工業環境
- 可編程亮通/暗通模式
- 應用於檢查運行、開關狀態和功能的 LED 顯示
未稅價格
產品特徵
| 光線種類 | 紅光 |
|---|---|
| 外殼 | 螺紋結構 |
應用
| 特殊的性能 | 偏振濾光鏡; 功能監控輸出 |
|---|---|
| 功能原理 | 鏡片反射式感測器 |
電氣數據
| 工作電壓 [V] | 10...36 DC |
|---|---|
| 電流損耗 [mA] | < 35 |
| 防護等級 | II |
| 反相保護 | 是 |
| 光線種類 | 紅光 |
| 波長 [nm] | 660 |
輸出
| 電氣設計 | NPN |
|---|---|
| 輸出功能 | 亮通和暗通模式; (可選) |
| 開關輸出DC電壓降最大值 [V] | 2.5 |
| 功能監控輸出 | 是 |
| 功能檢查輸出電壓降最大值 [V] | 3.5 |
| 應用於功能監控輸出的當前負載最大值 [mA] | 10 |
| 開關輸出DC的持續電流負載 [mA] | 200 |
| 開關頻率DC [Hz] | 320 |
| 短路保護 | 是 |
| 短路保護類型 | 脈衝 |
| 過載保護 | 是 |
監控範圍
| 菱鏡反射鏡的檢測距離 [m] | 0.2...0.8; (菱鏡反射鏡 Ø 80 E20005) |
|---|---|
| 檢測距離可設 | 是 |
| 光點直徑最大值 [mm] | 70 |
| 光點尺寸參考 | 在最大的檢測距離 |
| 偏振濾光鏡可用 | 是 |
工作條件
| 環境溫度 [°C] | -25...60 |
|---|---|
| 外殼防護等級 | IP 65 |
認證/測試
| EMC電磁兼容 |
|
||||
|---|---|---|---|---|---|
| MTTF [年] | 609 |
機械技術數據
| 重量 [g] | 40.5 | |
|---|---|---|
| 外殼 | 螺紋結構 | |
| 尺寸 [mm] | M12 x 1 / L = 74 | |
| 螺紋代號 | M12 x 1 | |
| 材質 | 外殼: 黄銅 白青銅-鍍層 | |
| 透鏡材質 |
|
顯示器/操作件
| 顯示 |
|
|---|
附件
| 供貨範圍 |
|
|---|
注釋
| 包裝單位 | 1 件數 |
|---|
電氣連接
| 連接 | 連接器: 1 x M12; 編碼: A |
|---|
圖表
|
過量增益圖
|
|
|---|
宜福門電子有限公司 • 801648高雄巿前金區中正四路235號6樓B室 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — OF5062-01 — 13.04.2023 —
OF5062 –
OFP-FNKG/US-100
- 1
- 電位計
電氣連接
連接器: 1 x M12; 編碼: A
連接
- 2
- 功能監控輸出
