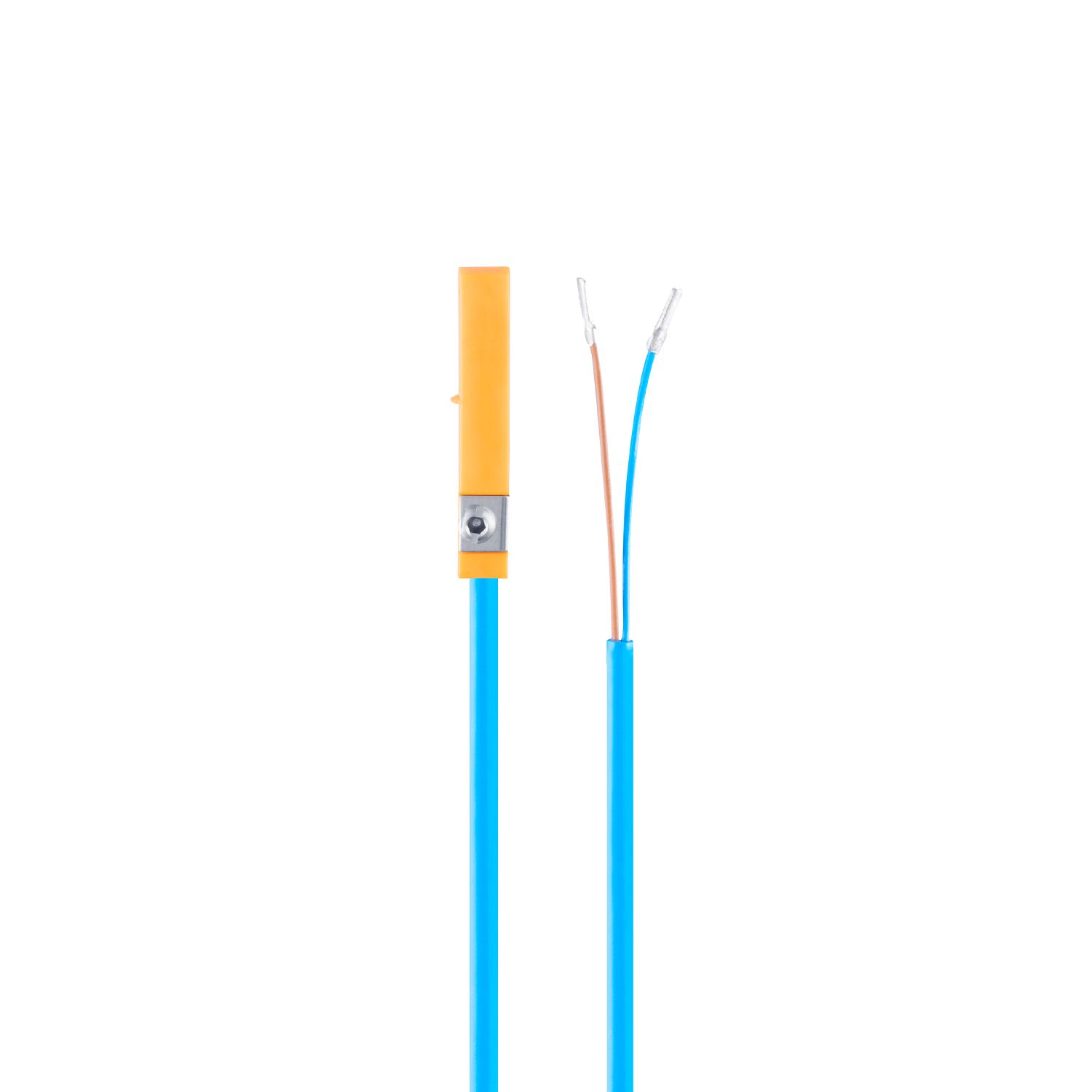

帶reed接點(乾簧管)的T型槽氣缸感測器

MR500A

MRT2021-N/--/R/6,0M/-H/1G/1D

帶reed接點(乾簧管)的T型槽氣缸感測器

MR500A

MRT2021-N/--/R/6,0M/-H/1G/1D

自夾式器具可輕鬆調節並快速調整
可輕鬆“從頂部卡入”槽
模制電纜可確保極佳的應變釋放
適合在危險區域的應用
極高的開關頻率

未稅價格

產品特徵

電氣設計	NAMUR
輸出功能	常開
尺寸 [mm]	30.5 x 5 x 6.5

電氣數據

連接開關放大器	是
開關放大器	具最大值連接認證的固有的安全電路: U = 15 V / I = 50 mA / P = 120 mW
額定電壓DC [V]	8.2
電流損耗 [mA]	不監測目標物: ≤ 1; 監測目標物: ≥ 2,2
防護等級	III
反相保護	是

輸出

電氣設計	NAMUR
輸出功能	常開
短路保護	否
過載保護	否

監控範圍

磁靈敏度 [mT]	2.1
傳遞速度 [m/s]	10

精度/偏差

遲滯 [mm]	1
重複精度 [mm]	< 0.2

反應時間

下降時間最大值 [ms]	0.1
包括反彈在内的轉換時間最大值 [ms]	0.6

工作條件

環境溫度 [°C]	-25...70
外殼防護等級	IP 65; IP 67

認證/測試

許可證

BVS 09 ATEX E164; IECEx BVS 09.0065

ATEX標記

II 1G Ex ia IIC T4 Ga

II 1D Ex ia IIIC T135°C Da

EMC電磁兼容

EN 61000-4-2 ESD	- kV CD / 8 kV AD
EN 61000-4-3 射頻電磁耐受測試	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 高頻傳導	10 V
EN 55011 發射	等級B

MTTF [年]

21140

安全分類

内部電容最大值 [nF]	10
内部電感最大值 [µH]	400

機械技術數據

重量 [g]	91.2
安裝	齊平安裝
氣缸型號	T型槽氣缸
尺寸 [mm]	30.5 x 5 x 6.5
材質	外殼: PA; 固定卡箍: 不鏽鋼

顯示器/操作件

顯示

開關狀態	1 x LED, 黄色

附件

供貨範圍

橡膠位置符號: 1

電纜卡箍: 1

注釋

當直流電DC工作時，如果出現反極性，就没有LED功能。

包裝單位

1 件數

電氣連接

連接	電纜: 6 m, PVC; 2 x 0.14 mm²
