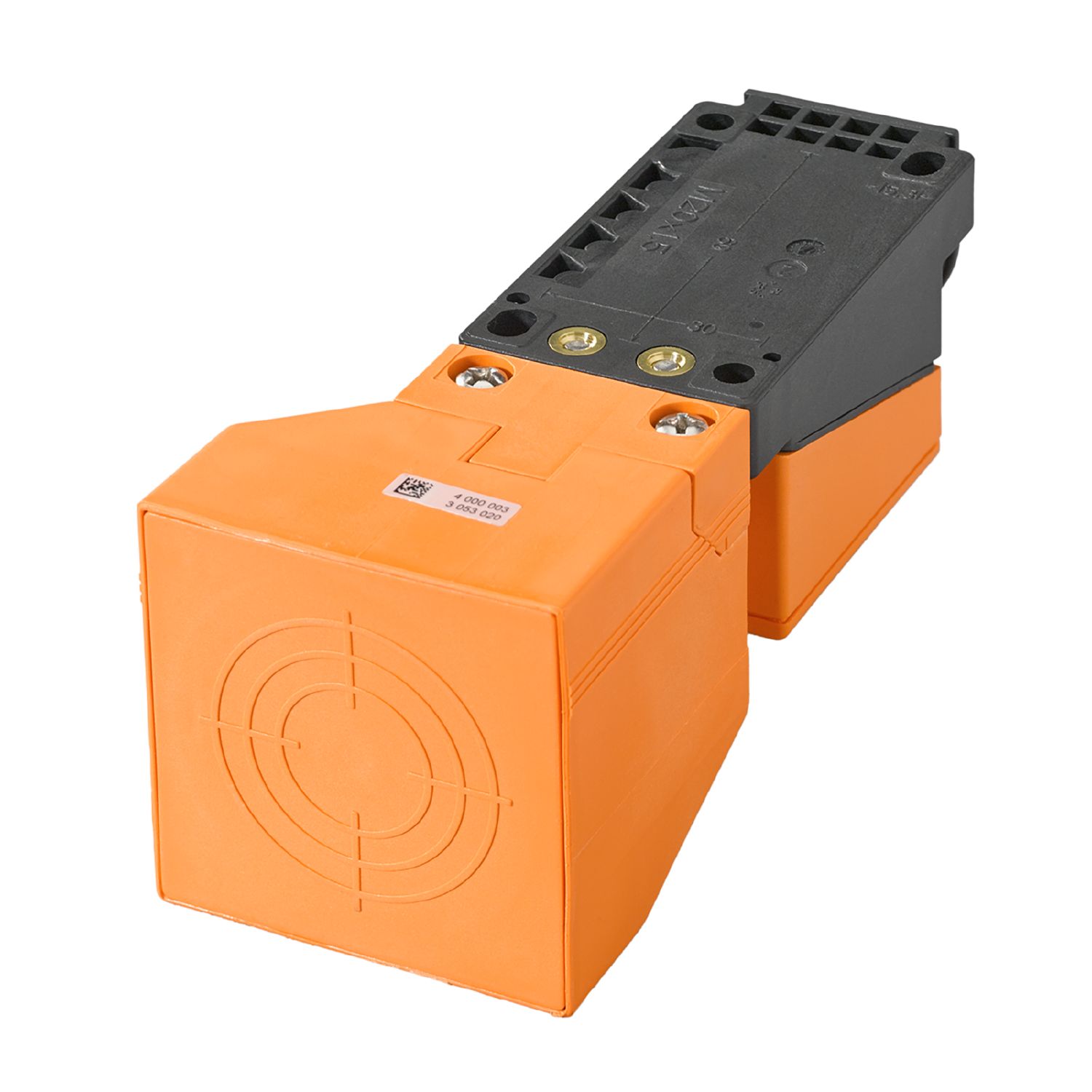

- IV5007
產品特徵
| 電氣設計 | PNP |
|---|---|
| 輸出功能 | 常開 |
| 感應距離 [mm] | 40 |
| 外殼 | 矩形的 |
| 尺寸 [mm] | 55 x 55 x 128 |
電氣數據
| 工作電壓 [V] | 10...60 DC |
|---|---|
| 電流損耗 [mA] | 20; (24 V) |
| 防護等級 | II |
| 反相保護 | 是 |
輸出
| 電氣設計 | PNP |
|---|---|
| 輸出功能 | 常開 |
| 開關輸出DC電壓降最大值 [V] | 3 |
| 開關輸出DC的持續電流負載 [mA] | 200 |
| 開關頻率DC [Hz] | 100 |
| 短路保護 | 是 |
| 短路保護類型 | 脈衝 |
| 過載保護 | 是 |
監控範圍
| 感應距離 [mm] | 40 |
|---|---|
| 實際感應距離 Sr [mm] | 40 ± 10 % |
| 工作距離 [mm] | 0...32.4 |
精度/偏差
| 校正系數 | 鋼: 1 / 不鏽鋼: 0.7 / 黄銅: 0.4 / 鋁: 0.3 / 銅: 0.2 |
|---|---|
| 遲滯 [Sr的百分比] | 1...15 |
| 開關點偏移 [Sr的百分比] | -10...10 |
工作條件
| 環境溫度 [°C] | -25...70 |
|---|---|
| 外殼防護等級 | IP 67 |
認證/測試
| EMC電磁兼容 |
|
|---|
機械技術數據
| 重量 [g] | 371.6 |
|---|---|
| 外殼 | 矩形的 |
| 安裝 | 非齊平安裝 |
| 尺寸 [mm] | 55 x 55 x 128 |
| 材質 | PBT |
顯示器/操作件
| 顯示 |
|
|---|
注釋
| 注釋 |
|
||
|---|---|---|---|
| 包裝單位 | 1 件數 |
電氣連接
| 連接 | 接線端子座: ...2.5 mm²; 電纜護套: Ø 7...13 mm; 電纜插接式接頭: M20 X 1.5 |
|---|
