帶IO-Link的電感式感測器

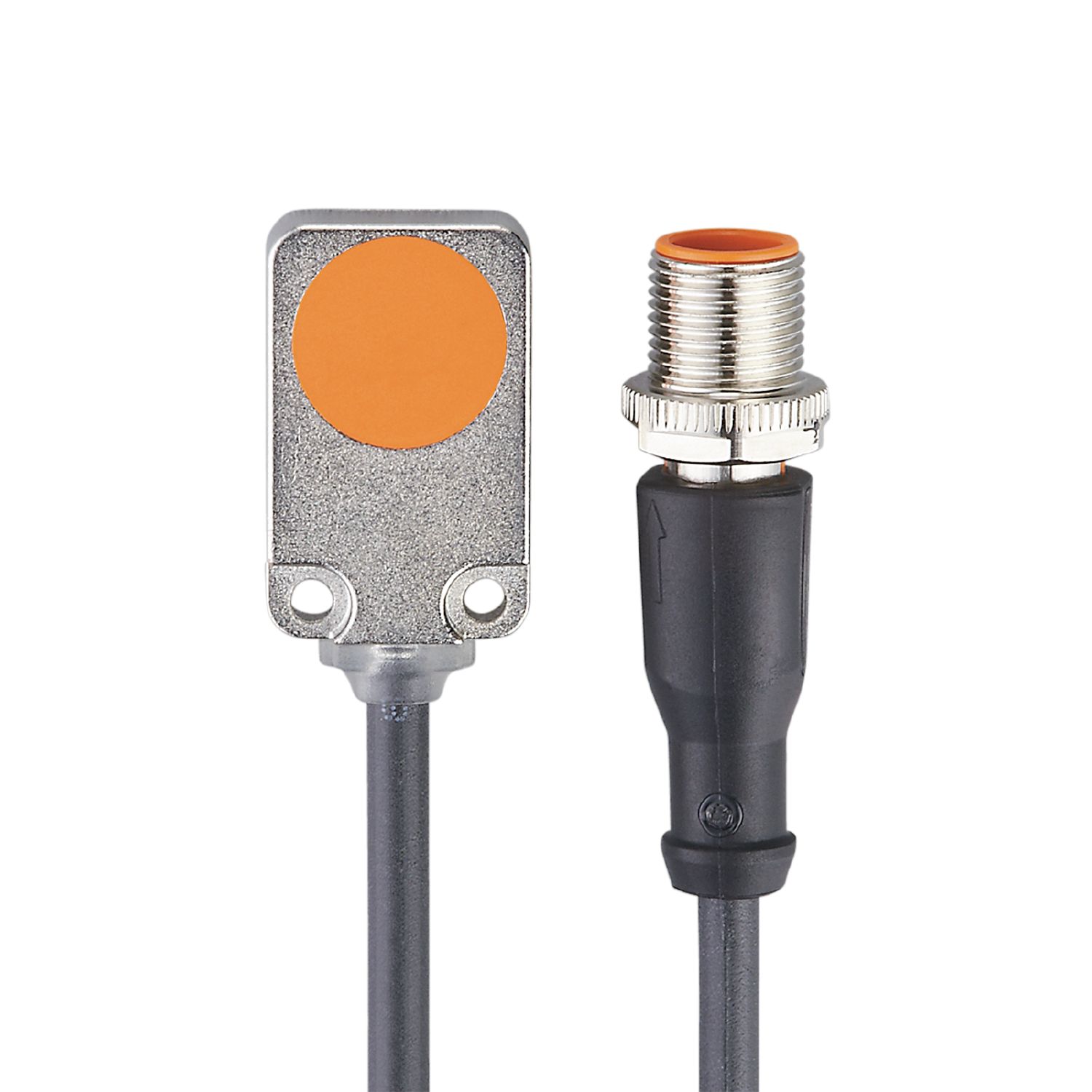

IQ2009

IQ23007BFRKG/IO/0.3M/PUR/US

帶IO-Link的電感式感測器

IQ2009

IQ23007BFRKG/IO/0.3M/PUR/US

  • 設定選項PNP/NPN或NO/NC有助於降低庫存成本
  • 憑藉齊平安裝和高溫度範圍,使用壽命長且堅固
  • 適合在空間受限情况下使用的特别精巧型外殼
  • 經由IO-Link提供連續位置反饋
  • 開關點可隨時經由IO-Link輕鬆調整
未稅價格
  • ce
  • ukca
  • cul
  • iolink
產品特徵
電氣設計 PNP/NPN; (可設定參數)
輸出功能 常開/常閉; (可設定參數)
通信接口 IO-Link
外殼 矩形的
尺寸 [mm] 20 x 8 x 32
電氣數據
工作電壓 [V] 10...30 DC
電流損耗 [mA] < 30
防護等級 III
反相保護
輸出
電氣設計 PNP/NPN; (可設定參數)
輸出功能 常開/常閉; (可設定參數)
開關輸出DC電壓降最大值 [V] 2.5
開關輸出DC的持續電流負載 [mA] 100
開關頻率DC [Hz] 300
短路保護
過載保護
監控範圍
IO-Link開關點 [mm] 1.4...7; (可設定參數)
IO-Link測量範圍 [mm] 0.75...7.5
精度/偏差
校正系數 鋼: 1 / 不鏽鋼: 0.7 / 黄銅: 0.5 / 鋁: 0.4 / 銅: 0.3
遲滯 [Sr的百分比] 3...15
注意滯後
可設定參數
線性誤差IO-Link [%] ± 2; (測量範圍終值)
重複精度 IO-Link [%] ± 1; (測量範圍終值)
溫度係數 [%/K vom MEW] ± 0,6; (-25...70 °C: ± 0,3)
溫度變化率 ± 10 %; (測量範圍終值)
介面
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9 CDV
外形 Smart Sensor: Identification and diagnosis; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Teach Channel
SIO模式
必需的mater port type A
處理周期最小值 [ms] 3.2
IO-Link process data (cyclical)
功能 位長
過程值 16
設備狀態 4
二進制開關信息 2
IO-Link功能(非週期性) 應用特定標籤; 運作小時數計數器
支援DeviceID
運行方式 DeviceID
default 1106
注釋
更多資訊請參見「下載」中的IODD PDF文件
工作條件
環境溫度 [°C] -40...85
外殼防護等級 IP 65; IP 66; IP 67; IP 68
認證/測試
EMC電磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 射頻電磁耐受測試 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 高頻傳導 10 V
EN 55011 等級B
抗振强度
EN 60068-2-6 Fc 20 g (10...3000 Hz) / 50個掃描周期/頻率; 每3個軸每分鐘一個八度
抗衝擊
EN 60068-2-27 Ea 100 g 11 ms半正弦; 3個坐標軸中每個方向3個衝擊
持續抗衝擊性
EN 60068-2-27 40 g 6 ms; 3個坐標軸中每個方向4000個衝擊
快速溫度變化
EN 60068-2-14 Na TA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 10 s 50個周期
MTTF [年] 787
包括嵌入式軟體
UL認證
Ta -25...70 °C
Enclosure type Type 1
電源 Limited Voltage/Current
UL認證編號 A016
文件數量UL E174191
機械技術數據
重量 [g] 42.7
外殼 矩形的
安裝 齊平安裝
尺寸 [mm] 20 x 8 x 32
材質 模壓鑄鋅 特殊鍍層; 感應面: PBT 橘黄色; LED視窗: TPU; 灌封: PUR
顯示器/操作件
顯示
顯示操作 1 x LED, 綠色
開關狀態 1 x LED, 黄色
注釋
包裝單位 1 件數
電氣連接
連接 電纜: 0.3 m, PUR, Ø 4.9 mm; 3 x 0.34 mm²
連接 連接器: 1 x M12; 編碼: A
