開關電源24 V DC

PSU-1AC/24VDC-10A

DN4013

{{'OPTIONAL_INFO' | productAvailability | error}}

尊敬的客户,
很抱歉,該技術資料没有所請求語言的版本。如果您有更多問題,可以用電子郵件與我們聯絡。

祝商祺,
您的 ifm 團隊

  • 適應用於控制器、感應器、致動器和工業電子器件的調制電源
  • 得益於高效率的低功率損耗
  • 高電源緩衝時間
  • 特别節省空間的設計
  • 能量儲備高
  • ce
  • cul
  • cruus
PDF 格式技術資料

Technische Details
電氣數據
頻率AC [Hz] 47...64
工作電壓公差 [%] 10
工作電壓公差2 [%] 10
工作電壓 [V] 自動範圍選擇
額定電壓AC [V] < 230
額定頻率AC [Hz] 50...60
輸入電壓AC [V] 100...120 / 200...240
輸出DC電壓 [V] 24...28
防護等級 I; (IEC 61140)
過壓保護 是; (< 39 DC)
輸出電壓 [V] 可設定; 輸出電壓根據SELV, PELV標準
輸出電壓最小值時的輸出電流最大值 [A] 10
輸出電壓最大值時的輸出電流最大值 [A] 8.6
輸出電壓最小值時的輸出電流最大值 [A] 12
輸出電壓最大值時的輸出電流峰值 [A] 10.3
輸出功率(永久) [W] 240
輸出功率(峰值) [W] 288
注意輸出功率(峰值)
≤ 45 °C允許持續,>45°C <1分鐘,每10分鐘
功率因數(額定電壓120 V AC / 60 Hz) 0.59
功率因數(額定電壓230 V AC / 50 Hz) 0.51
功率儲備 [%] 20
輸出電路的數量 1
剩餘波紋最大值 [mV] 50
接通峰值電流(額定電壓120 V AC / 60 Hz) [A] 3
接通峰值電流(額定電壓230 V AC / 50 Hz) [A] 3
接通電流限制
效率(額定電壓120 V AC / 60 Hz) [%] 91
效率(額定電壓230 V AC / 50 Hz) [%] 91.6
外部輸入保護 ≤ B-10 A / ≤ C-6 A
Derating降低定額值 [W/K] 6 (60...70 °C)
斷電保持時間(額定電壓120 V AC / 60 Hz) [ms] 46
斷電保持時間(額定電壓230 V AC / 50 Hz) [ms] 47
輸入電流(額定電壓120 V AC / 60 Hz) [A] 3.73
輸入電流(額定電壓230 V AC / 50 Hz) [A] 2.23
功率損耗(額定電壓120 V AC / 60 Hz) [W] 23.7
功率損耗(額定電壓230 V AC / 50 Hz) [W] 22
反饋保護 [V] 35
輸出
短路保護
過載保護
過載狀態 恒定輸出電流
類型DC-OK信號 繼電器輸出
DC OK信號的可靠性 60 V DC (0.3 A) / 30 V DC (1 A) / 30 V AC (0.5 A)
工作條件
環境溫度 [°C] -25...70
注意環境溫度
請觀察對流的可用空間(請參見操作使用説明書)
存儲溫度 [°C] -40...85
允許最大的相對空氣濕度 [%] 95; (IEC 60068-2-30)
外殼防護等級 IP 20; (EN 60529)
污染度 2; (IEC 62103: 不允許導電性污物)
過熱保護 true
認證/測試
EMC電磁兼容
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
抗振强度
IEC 60068-2-6 ±1,6 mm 2...17,8 Hz / 2 g 17,8...500 Hz
抗衝擊
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
機械技術數據
重量 [g] 875.5
安裝方式 導軌; (TH35 (EN 60715))
尺寸 [mm] 124 x 62 x 122.5
材質 鋼板
顯示器/操作件
顯示
DC-ok 1 LED
注釋
注釋
輸出串聯僅適用於相同產品至最大值150 V DC總電壓
包裝單位 1 件數
電氣連接
連接 螺絲接線端子:
圖表
方框圖
輸出曲線
效率/功率損耗特性

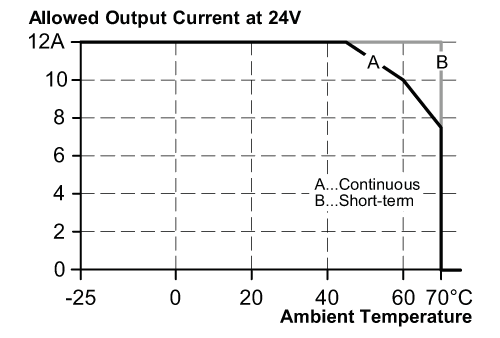

降低額定值特徵
電源緩衝時間的特性曲線
宜福門電子(台灣)有限公司 • 806高雄市前鎮區復興四路12號9樓之6 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — DN4013-00 — 10.01.2014 —
