IO-Link CompactLine模組

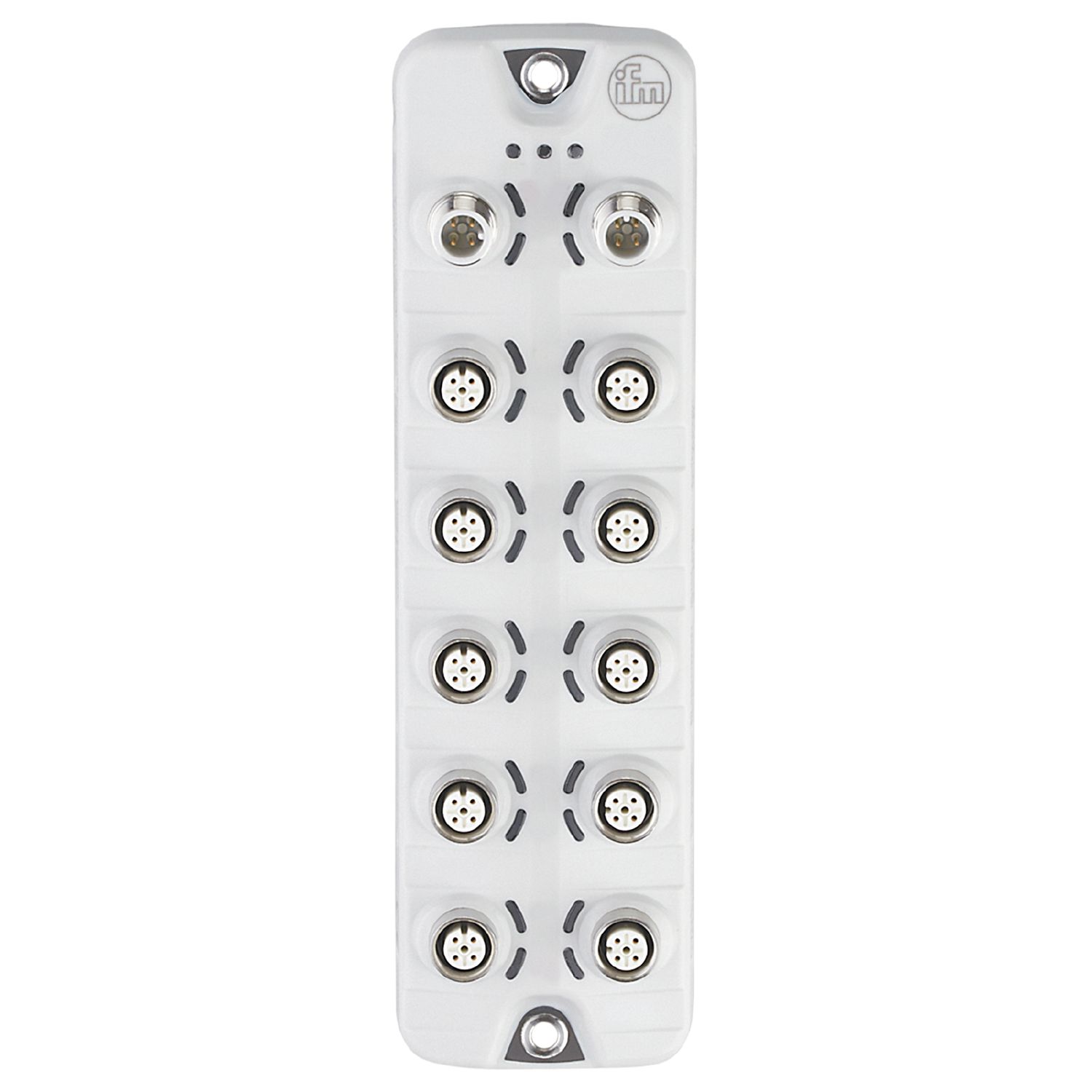

AL2231
IO-Link Module 10x2 DO M12 IP69K
電氣數據
| 工作電壓 [V] | 18...30 DC; (US) |
|---|---|
| 電流損耗 [mA] | 50; (US) |
| 防護等級 | III |
| 附加電源 [V] | 18...28 DC; (UA) |
| 其它電源的最大電流消耗 [mA] | 3600; (UA) |
總的輸入/輸出
| 輸入和輸出總數 | 數字輸出數量: 20 |
|---|
輸出
| 數字輸出數量 | 20; (10 x 2) |
|---|---|
| 電路 | PNP |
| 輸出功能 | 晶體管 |
| 每個輸出最大電流負載 [mA] | 1800 |
| 最大輸出負載總電流 [A] | 3.6; (每個輸出側的最大電流負載: 1800 mA) |
| 電流單獨的 | 是 |
介面
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 支援DeviceID |
|
| 傳遞類型 | COM2 (38,4 kBaud) |
|---|---|
| IO-Link revision | 1.1 |
| SDCI標準 | IEC 61131-9 |
| SIO模式 | 否 |
| 處理周期最小值 [ms] | 5.6 |
工作條件
| 環境溫度 [°C] | -25...60 | ||||
|---|---|---|---|---|---|
| 存儲溫度 [°C] | -25...70 | ||||
| 允許最大的相對空氣濕度 [%] | 90 | ||||
| 海拔高度最大值 [m] | 2000 | ||||
| 外殼防護等級 | IP 65; IP 67; IP 69K; (運行帶不鏽鋼保護蓋: IP 69K) | ||||
| 防護等級（NEMA 250） | 6P | ||||
| 污染度 | 2 | ||||
| 化學介質 |
|
認證/測試
| EMC電磁兼容 |
|
||||||
|---|---|---|---|---|---|---|---|
| 抗衝擊 |
|
||||||
| 抗震 |
|
||||||
| MTTF [年] | 41 |
機械技術數據
| 重量 [g] | 422.8 |
|---|---|
| 尺寸 [mm] | 26 x 59.3 x 208 |
| 材質 | 外殼: PA 灰色; 插座: 不鏽鋼(1.4404 / 316L) |
| 密封材質 | EPDM |
顯示器/操作件
| 顯示 |
|
|---|
附件
| 附件(可選) |
|
|---|
注釋
| 包裝單位 | 1 件數 |
|---|
電氣連接 - IO-Link
| X1 | 連接器: M12; 編碼: A |
|---|
電氣連接 - 輸出
| X1.0...X1.9 | 連接器: M12; 編碼: A; 密封圈: EPDM |
|---|
電氣連接 - 電源
| X31 | 連接器: M12; 編碼: A |
|---|
宜福門電子有限公司 • 801648高雄巿前金區中正四路235號6樓B室 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — AL2231-01 — 14.11.2019 —
AL2231 –
IO-Link Module 10x2 DO M12 IP69K
電氣連接 - IO-Link
X1
- 1
- + 24 V DC (US)
- 2
- 不接線
- 3
- GND (US)
- 4
- IO-Link
連接器: M12; 編碼: A
電氣連接 - 輸出
X1.0...X1.9
- 1
- 不接線
- 2
- DO2
- 3
- GND (UA)
- 4
- DO1
- 5
- 不接線
連接器: M12; 編碼: A; 密封圈: EPDM
電氣連接 - 電源
X31
- 1
- + 24 V DC (UAL)
- 2
- GND (UAR)
- 3
- GND (UAL)
- 4
- + 24 V DC (UAR)
連接器: M12; 編碼: A
