AC1256

AS-Interface電源

PSU-1AC/ASi-2,8A

{{'OPTIONAL_INFO' | productAvailability | error}}

尊敬的客户,
很抱歉,該技術資料没有所請求語言的版本。如果您有更多問題,可以用電子郵件與我們聯絡。

祝商祺,
您的 ifm 團隊

  • 應用於模塊、感應器和緻動器的可靠電源
  • 高抗擾度和充足的能量儲備,能够對電流峰值進行補償
  • 對來自初級電源的干擾進行安全解耦
  • 特别節省空間的設計
  • 得益於高效率的低控制櫃發熱
  • ce
  • asi
  • cul
  • cruus
PDF 格式技術資料

Technische Details
電氣數據
頻率AC [Hz] 47...64
工作電壓公差 [%] 10
工作電壓 [V] 自動範圍選擇
額定電壓AC [V] 240
Input voltage range AC [V] 100...120 / 200...240
防護等級 I
過壓保護 是; (< 36 V)
開機延遲時間最大值 [ms] 900
輸出電壓AS-i [V] 30.5; (根據PELV標準; NEC Class II)
輸出功率(永久) [W] 85
功率因數(額定電壓120 V AC / 60 Hz) 0.56
功率因數(額定電壓230 V AC / 50 Hz) 0.47
輸出電路的數量 1
輸出電流AS-i [A] 2.8
剩餘波紋最大值 [mV] 50
接通峰值電流(額定電壓120 V AC / 60 Hz) [A] 3
接通峰值電流(額定電壓230 V AC / 50 Hz) [A] 3
接通電流限制
效率(額定電壓120 V AC / 60 Hz) [%] 86.9
效率(額定電壓230 V AC / 50 Hz) [%] 88
外部輸入保護 ≤ B-10 A / ≤ C-6 A
Derating降低定額值 [W/K] 0 (60...70 °C)
斷電保持時間(額定電壓120 V AC / 60 Hz) [ms] 98
斷電保持時間(額定電壓230 V AC / 50 Hz) [ms] 96
輸入電流(額定電壓120 V AC / 60 Hz) [A] 1.44
輸入電流(額定電壓230 V AC / 50 Hz) [A] 0.86
功率損耗(額定電壓120 V AC / 60 Hz) [W] 12.9
功率損耗(額定電壓230 V AC / 50 Hz) [W] 11.6
Integrated data decoupling
反饋保護 [V] 35
輸出
短路保護
過載保護
過載狀態 恒定輸出電流
可並聯輸出
可輸出串聯
工作條件
環境溫度 [°C] -25...70
注意環境溫度
請觀察對流的可用空間(請參見操作使用説明書)
存儲溫度 [°C] -40...85
允許最大的相對空氣濕度 [%] 95; (IEC 60068-2-30)
外殼防護等級 IP 20
污染度 2; (IEC 62103: 不允許導電性污物)
認證/測試
EMC電磁兼容
EN 61000-6-1
EN 61000-6-2
EN 61000-6-4
抗振强度
IEC 60068-2-6 ± 1,6 mm (2...17,8 Hz) / 2 g (17,8...500 Hz)
抗衝擊
IEC 60068-2-27 30 g 6 ms / 20 g 11 ms
AS-i分類
AS-i認證 98701
機械技術數據
重量 [g] 622
安裝方式 導軌; (TH35 (EN 60715))
尺寸 [mm] 124 x 40 x 120
材質 鋼板
顯示器/操作件
顯示
AS-i電壓 LED, 綠色
注釋
包裝單位 1 件數
電氣連接
連接 螺絲接線端子:
圖表
方框圖
輸出曲線

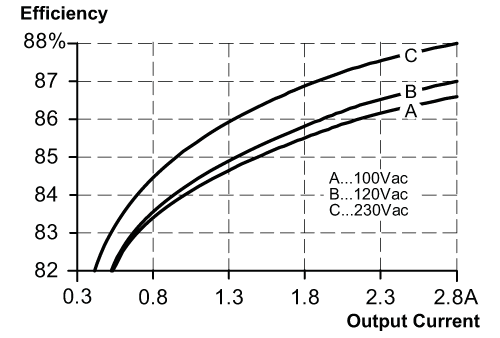

效率/功率損耗特性

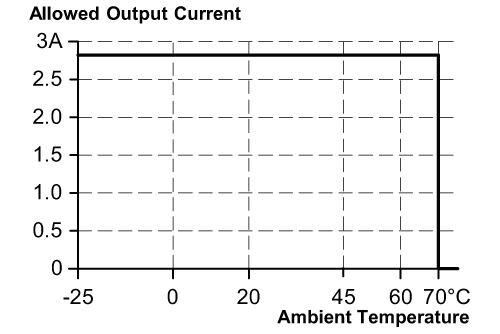

降低額定值特徵
電源緩衝時間的特性曲線
宜福門電子(台灣)有限公司 • 806高雄市前鎮區復興四路12號9樓之6 • Phone: 00886 7 3357778, Fax: 00886 7 3356878, info.tw@ifm.com — 我們保留不提前通知而變更技術參數的權利。 — ZH-TW — AC1256-00 — 10.01.2014 —
