Magnetický senzor

MGT201

MGK3100-BPKG/M/V4A/US-104-DPS

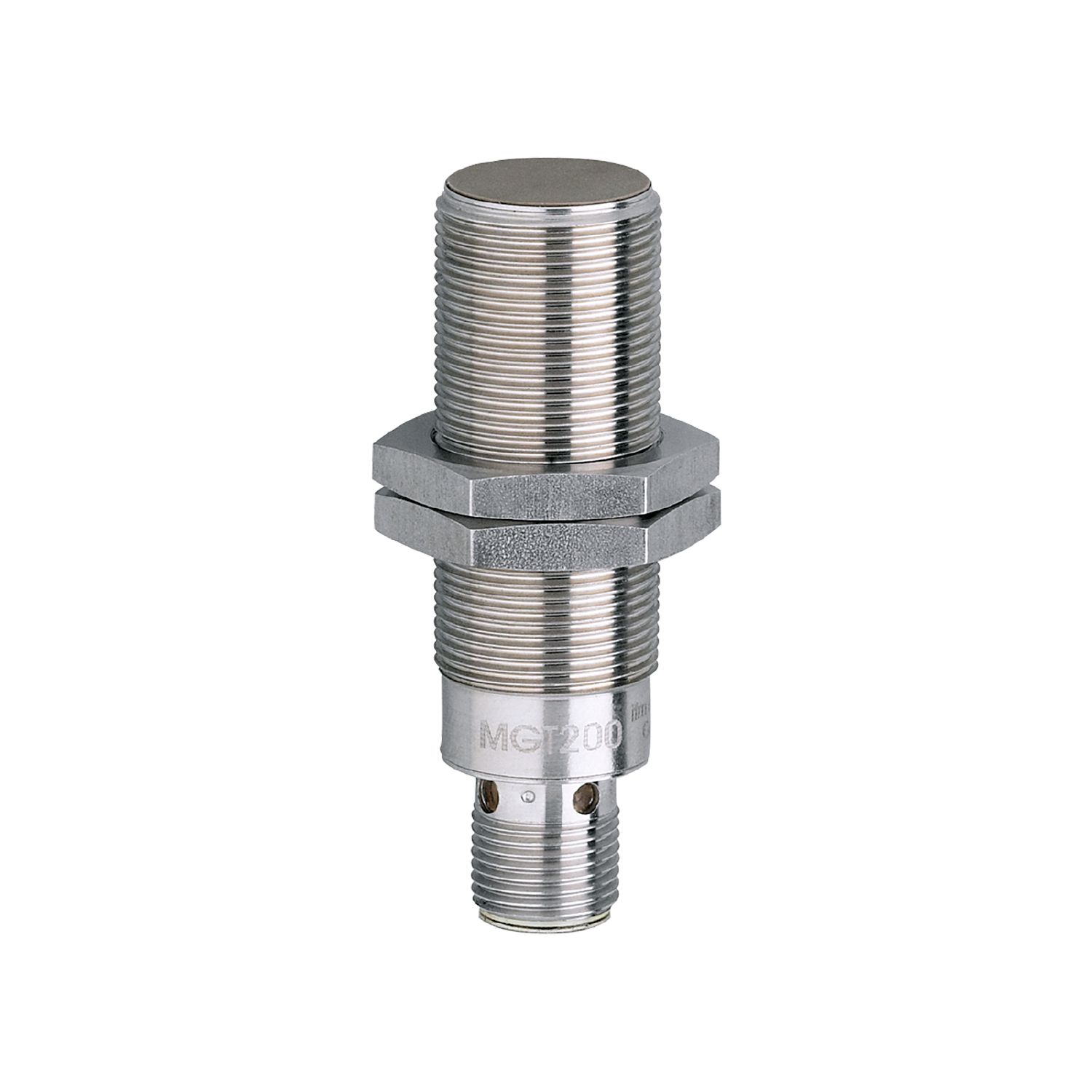

Magnetický senzor MGT201

Magnetický senzor

MGT201

MGK3100-BPKG/M/V4A/US-104-DPS

  • Dlouhý dosah snímání i přes nemagnetické kovy: pro detekci ježků (pigs)
  • Teplotně stabilní a opakovatelný spínací bod
  • Splňující vysoký stupeň krytí vyžadován v potravinářském a nápojovém průmyslu
  • Široký rozsah provozní teploty
  • Celokovové pouzdro vhodné pro potravinářský průmysl
  • ce
  • ukca
Vlastnosti výrobku
Elektrické provedení PNP
Výstupní funkce spínač
Spínací vzdálenost [mm] 100; (vztaženo na magnet M 4.0)
Pouzdro Typ závitu
Rozměry [mm] M18 x 1 / L = 60
Oblast nasazení
Speciální vlastnosti Pozlacené kontakty
Aplikace detekce ježků (pigs)
Elektrická data
Provozní napětí [V] 10...30 DC
Proudový odběr [mA] < 10
Třída krytí III
Ochrana proti přepólování ano
Výstupy
Elektrické provedení PNP
Výstupní funkce spínač
Max. úbytek napětí spínacího výstupu DC [V] 2,5
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 200
Ochrana proti zkratu ano
Ochrana proti přetížení ano
Měřící oblast
Spínací vzdálenost [mm] 100; (vztaženo na magnet M 4.0)
Citlivost reakce [mT] 0,3
Přesnost / odchylky
Hystereze [% z Sr] 1...10
Reakční doby
Prodloužení impulsu [ms] 1000
Okolní podmínky
Okolní teplota [°C] 0...104
Krytí IP 68; IP 69K
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5 kV line to line, Ri: 2 Ohm
EN 61000-4-6 přenášeno vysokou frekvencí 10 V
EN 55011 třída B
MTTF [let] 769
Mechanická data
Hmotnost [g] 47,3
Pouzdro Typ závitu
Rozměry [mm] M18 x 1 / L = 60
Označení závitu M18 x 1
Materiály pouzdro: nerezová ocel (1.4404 / 316L); aktivní plocha: PEEK; upevňovací matice: Nerezová ocel
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 1 x LED, žlutá
Příslušenství
Dodané položky
upevňovací matice: 2
Upozornění
Upozornění
Napájení podle EN50178, SELV, PELV
Obsah balení 1 ks
Elektrické připojení - zástrčka
Připojení konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — MGT201-00 — 13.04.2023 —
