| Vlastnosti výrobku |
| Počet vstupů a výstupů |
Po digitálních výstupů: 1; Počet analogových výstupů: 1 |
| Procesní připojení |
G 1 Aseptoflex Vario |
| Oblast nasazení |
| Speciální vlastnosti |
Pozlacené kontakty |
| Dielektrická konstanta média |
≥ 2 |
| Doporučená média |
voda; média na vodní bázi |
| Teplota média [°C] |
-40...150; (viz. diagram:) |
| Maximální rychlost změny úrovně hladiny [mm/s] |
200 |
| Odolnost proti tlaku [bar] |
8 |
| Poznámka k tlakové odolnosti |
| 0 bar při teplotě média < - 20 C |
|
| Vakuová odolnost [mbar] |
-1000 |
| MAWP (pro aplikace podle CRN) [bar] |
8 |
| Rádiové schválení pro |
Jižní Korea; Vereinigtes Königreich; EU / RED; Austrálie; USA; Kanada; Nový Zéland |
| Poznámka k radiovému schválení |
| Seznam zemí uplatňujících evropskou směrnici o rádiových zařízeních 2014/53 / EU (ČERVENÝ) je uveden v sekci „Stahování“. |
|
| Elektrická data |
| Provozní napětí [V] |
18...30 DC |
| Proudový odběr [mA] |
< 80 |
| Třída krytí |
III |
| Ochrana proti přepólování |
ano |
| Přípravná zpožďovací doba [s] |
< 15 |
| Měřící princip |
FMCW (80 GHz technologie); frekvenční rozsah 77 - 81 Hz |
| Vstupy / výstupy |
| Počet vstupů a výstupů |
Po digitálních výstupů: 1; Počet analogových výstupů: 1 |
| Výstupy |
| Celkový počet výstupů |
2 |
| Výstupní signál |
spínací signál; analogový signál; IO-Link |
| Elektrické provedení |
PNP/NPN |
| Po digitálních výstupů |
1; (2 parametrizovatelný) |
| Výstupní funkce |
spínač / rozpínač; (parametrizovatelný) |
| Max. úbytek napětí spínacího výstupu DC [V] |
2,5 |
| Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] |
50 |
| Počet analogových výstupů |
1 |
| Analogový proudový výstup [mA] |
4...20, invertovatelný; (škálovatelný) |
| Maximální zátěž [Ω] |
43,5 * (Ub – 18) + 600 Ω |
| Ochrana proti zkratu |
ano |
| Typ ochrany proti zkratu |
Taktovaný |
| Ochrana proti přetížení |
ano |
| Měřící / nastavovací rozsah |
| Měřící rozsah [m] |
10; (viz. diagram:) |
| Měřící frekvence [Hz] |
> 3 |
| Přesnost / odchylky |
| Přesnost |
|
| Rozlišení [mm] |
1 |
| Nulový signál (proud) [mA] |
3,8 |
| Plný signál (proud) [mA] |
20,5 |
| Teplotní drift na 10 K |
± 1 mm |
| Reakční doby |
| Doba odezvy [ms] |
330 |
| Rozhraní |
| Komunikační rozhraní |
IO-Link |
| Typ přenosu |
COM2 (38,4 kBaud) |
| IO-Link verze |
1.1 |
| Norma SDCI |
IEC 61131-9 |
| Profily |
Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A) |
| Mód SIO |
ano |
| Potřebná třída Masterport |
A |
| Analogová procesní data |
1 |
| Binární procesní data |
2 |
| Min. doba procesního cyklu [ms] |
6 |
| Podporovaná ID zařízení |
| Druh provozu |
ID zařízení |
| Výchozí (Default) |
0x00052C |
|
| Okolní podmínky |
| Okolní teplota [°C] |
-40...80 |
| Poznámka k okolní teplotě |
|
| Skladovací teplota [°C] |
-40...90 |
| Krytí |
IP 68; IP 69K |
| Schválení / zkoušky |
| Elektromagnetická kompatibilita (EMC) |
| DIN EN 61326-1 |
skupina 1: třída A (IO-Link aktivní); B (IO-Link není aktivní, s analogovými a spínacími výstupy) |
|
| Odolnost vůči rázům |
| DIN EN 60068-2-27 |
50 g (11 ms) / 20 g (6 ms) |
|
| Odolnost proti vibracím |
| IEC 61298-3 |
2 g (10...1000 Hz) |
|
| MTTF [let] |
330 |
| Mechanická data |
| Hmotnost [g] |
727,15 |
| Materiály |
nerezová ocel (1.4404 / 316L); PA; FKM; FVMQ |
| Materiál, který je v kontaktu s médiem |
PTFE; EPDM |
| Procesní připojení |
G 1 Aseptoflex Vario |
| Povrchové vlastnosti Ra / Rz materiálu v kontaktu s vlhkostí |
< 0,76 |
| Upozornění |
| Upozornění |
Pro počáteční nastavení je vyžadován IO-Link master a software pro nastavení parametrů (např. moneo nebo LR DEVICE). |
| Obsah balení |
1 ks |
| Elektrické připojení |
| Připojení |
konektorové provedení: 1 x M12; kódování: A; Kontakty: Pozlaceno |
| diagramy a grafy |
|
|
|
Úhel vyzařování (α): 10° |
|
|
vzdálenost (D) 2 m - Šířka paprsku (W) 0,4 m |
|
|
vzdálenost (D) 4 m - Šířka paprsku (W) 0,7 m |
|
|
vzdálenost (D) 6 m - Šířka paprsku (W) 1,1 m |
|
|
vzdálenost (D) 8 m - Šířka paprsku (W) 1,4 m |
|
|
vzdálenost (D) 10 m - Šířka paprsku (W) 1,8 m |
|
|
|
X
|
procesní teplota °C |
|
Y
|
Okolní teplota °C |
|
|
|
1
|
Adaptér příklad E33208 |
|

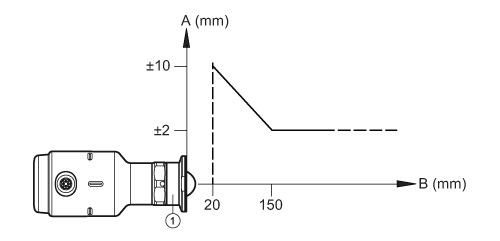

A
|
Přesnost |
|
B
|
vzdálenost |
|
