  5. IV5060

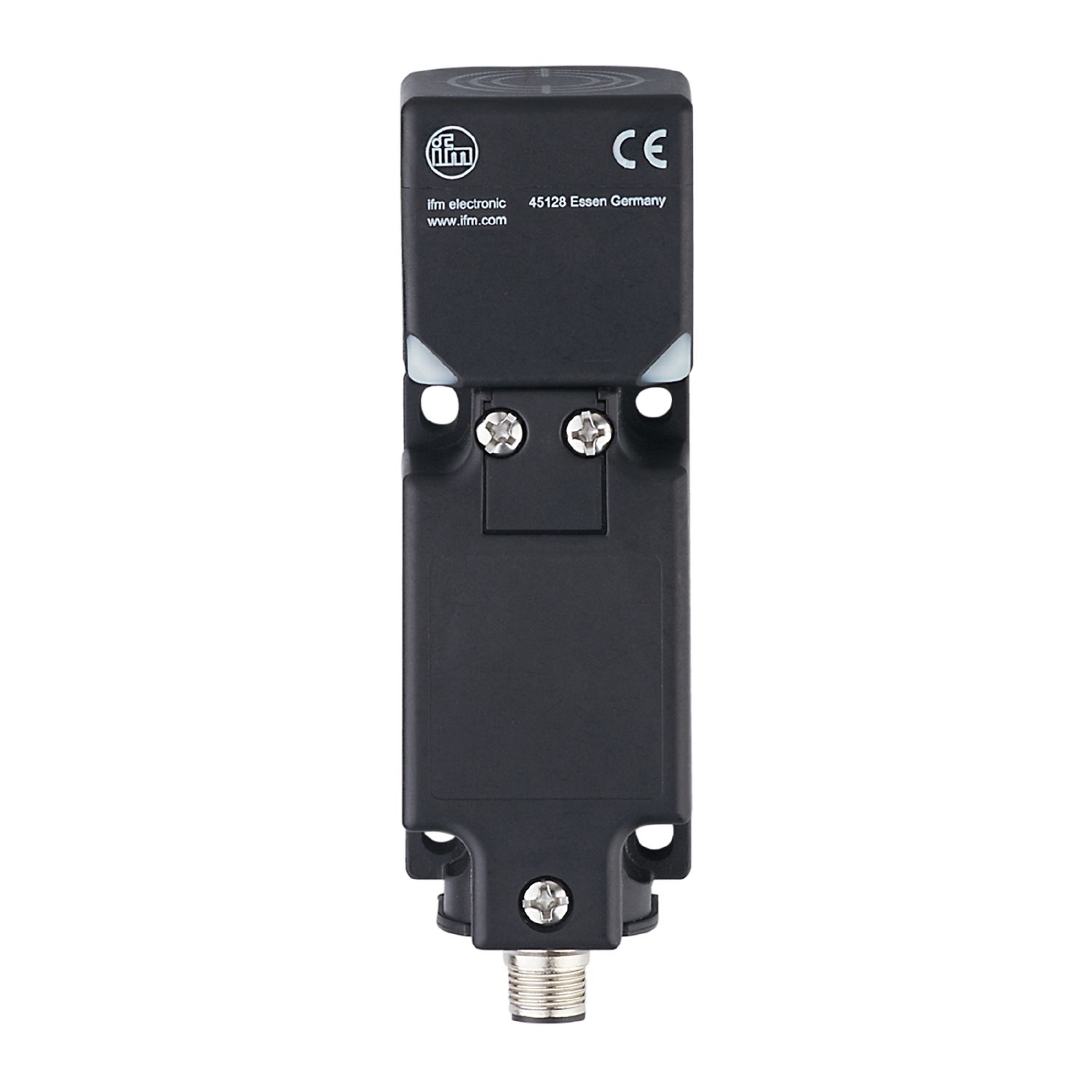

Induktivní senzor

IV5060

IVE3020UBPKG/US

Induktivní senzor IV5060
Induktivní senzor IV5060
Induktivní senzor IV5060
Induktivní senzor IV5060
Induktivní senzor IV5060
Induktivní senzor IV5060

Induktivní senzor

IV5060

IVE3020UBPKG/US

  • Pět volitelných pozic aktivní plochy senzoru
  • Velká spínací vzdálenost pro vysokou provozuschopnost
  • Robustní odolné pouzdro pro použití v průmyslovém prostředí
  • Pro použití v manipulaci s materiály
  • LED displej pro sledování spínacího a provozního stavu
  • ce
  • cul
Vlastnosti výrobku
Elektrické provedení PNP
Výstupní funkce spínač
Spínací vzdálenost [mm] 20
Pouzdro Kvádrové
Rozměry [mm] 40 x 40 x 118
Oblast nasazení
Speciální vlastnosti Odolnost vůči elektromagnetickému poli
Odolnost vůči elektromagnetickému poli ano
Elektrická data
Provozní napětí [V] 10...30 DC; ("třída napájení 2" podle UL ; "omezené napájení napětí / proud" podle UL)
Proudový odběr [mA] 20; (24 V)
Třída krytí II
Ochrana proti přepólování ano
Výstupy
Elektrické provedení PNP
Výstupní funkce spínač
Max. úbytek napětí spínacího výstupu DC [V] 3
Trvalá proudová zatížitelnost na spínacím výstupu DC [mA] 200
Spínací frekvence DC [Hz] 5
Ochrana proti zkratu ano
Typ ochrany proti zkratu Taktovaný
Ochrana proti přetížení ano
Měřící oblast
Spínací vzdálenost [mm] 20
Skutečná spínací vzdálenost Sr [mm] 20 ± 10 %
Pracovní vzdálenost [mm] 0...16,2
Přesnost / odchylky
Korekční faktor Ocel: 1 / Nerezová ocel: 0,7 / Mosaz: 0,4 / Hliník: 0,3 / Měď: 0,3
Hystereze [% z Sr] 1...10
Odchylka spínacího bodu [% z Sr] -10...10
Okolní podmínky
Okolní teplota [°C] -25...85
Poznámka k okolní teplotě
pro aplikace UL: ...70 °C
Max. výška nad hladinou moře [m] 2000
Krytí IP 68; IP 69K
Schválení / zkoušky
Elektromagnetická kompatibilita (EMC)
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF- ozářeno 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 přenášeno vysokou frekvencí 10 V
EN 55011 třída B
Odolnost proti vibracím
EN 60682-2-6 Fc 20 g (10...3000 Hz) / 50 frekvenčních cyklů 1 oktáva za minutu ve 3 osách
Odolnost vůči rázům
EN 60068-2-27 Ea 100 g 11 ms půlsinovka; 3 rázy v každém směru tří souřadnicových os
Trvalá odolnost vůči rázům
EN 60068-2-29 Eb 40 g 6 ms; 4000 rázů v každém směru tří souřadnicových os
Rychlá změna teploty
EN 60068-2-14 Na TA = -40 °C; TB = 85 °C; t1 = 30 min; t2 = < 10 s; 50 cyklů
MTTF [let] 582,6
Certifikát UL
Ta 0...70 °C
Enclosure type Type 1
Napěťové napájení Class 2
Číslo souboru UL E174191
Mechanická data
Hmotnost [g] 253
Pouzdro Kvádrové
Způsob vestavby vazební vestavba
Rozměry [mm] 40 x 40 x 118
Materiály PA 6.6; litý zinek potažený epoxidovou pryskyřicí; aktivní plocha: PA 6.6; LED okénko: PA; Spodní díl: PA 6.6; šrouby: Nerezová ocel
Zobrazení / ovládací prvky
Zobrazení
Spínací stav 1 x LED, žlutá
Provoz 1 x LED, zelená
Upozornění
Upozornění
5 volitelných poloh aktivní spínací zóny
Pouze pro použití v NFPA 79
Obsah balení 1 ks
Elektrické připojení - zástrčka
Připojení konektorové provedení: 1 x M12; kódování: A
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — IV5060-00 — 17.10.2016 —
