- EVF001
Propojovací kabel s konektorem
EVF001
ADOGH040VAS0005P04
Propojovací kabel s konektorem
EVF001
ADOGH040VAS0005P04
- Pro použití v hygienickém a vlhkém prostředí v potravinářském průmyslu
- Optimální utěsnění i při montáži bez použití nářadí
- Kabelové pouzdro z bezhalogenového a nehořlavého materiálu
- Odolnost vůči rázům a vibracím díky zajišťovacímu mechanismu
- Velký teplotní rozsah a vysoký stupeň krytí
{{ifmVariantName}}
| Oblast nasazení | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Speciální vlastnosti | Neobsahuje silikon; Bez halogenů; Pozlacené kontakty; vhodnost pro vlečné řetězy | ||||||||
| Aplikace | hygienická a vlhká prostředí v potravinářském průmyslu | ||||||||
| Bez silikonu | ano | ||||||||
| Elektrická data | |||||||||
| Provozní napětí [V] | < 250 AC / < 300 DC | ||||||||
| Třída krytí | II | ||||||||
| Max. aktuální zatížitelnost celkem [A] | 4 | ||||||||
| Okolní podmínky | |||||||||
| Okolní teplota [°C] | -25...100 | ||||||||
| Poznámka k okolní teplotě |
|
||||||||
| Pohyblivá teplota okolního prostředí [°C] | 0...100 | ||||||||
| Poznámka k okolní teplotě (pohybující se) |
|
||||||||
| Skladovací teplota [°C] | -25...55 | ||||||||
| Vlhkost při skladování [%] | 10...100 | ||||||||
| Jiné klimatické podmínky pro skladování podle uvedené třídy |
|
||||||||
| Krytí | IP 65; IP 67; IP 68; IP 69K | ||||||||
| Mechanická data | |||||||||
| Hmotnost [g] | 165,9 | ||||||||
| Rozměry [mm] | 15,5 x 15,5 x 45 | ||||||||
| Materiály | PP Bez halogenů; Těsnění: EPDM | ||||||||
| Tvarovaný materiál | PP | ||||||||
| Materiál převlečné matice | nerezová ocel (1.4404 / 316L) | ||||||||
| Vhodnost pro vlečné řetězy | ano | ||||||||
| Vhodnost pro vlečné řetězy |
|
||||||||
| Upozornění | |||||||||
| Obsah balení | 1 ks | ||||||||
| Elektrické připojení | |||||||||
| Kabel: 5 m, MPPE, Bez halogenů, šedá, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm ) | |||||||||
| Elektrické připojení - Zástrčka | |||||||||
| Připojení | konektorové provedení: 1 x M12, přímý; kódování: A; Materiál držáku: PP; Uzamčení: nerezová ocel (1.4404 / 316L); Kontakty: Pozlaceno; Utahovací moment: 0,6...1,5 Nm | ||||||||
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — EVF001-00 — 14.11.2014 —
|
|||||||||
EVF001 –
ADOGH040VAS0005P04
Elektrické připojení
Kabel: 5 m, MPPE, Bez halogenů, šedá, Ø 4,9 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm )
Elektrické připojení - Zástrčka
konektorové provedení: 1 x M12, přímý; kódování: A; Materiál držáku: PP; Uzamčení: nerezová ocel (1.4404 / 316L); Kontakty: Pozlaceno; Utahovací moment: 0,6...1,5 Nm

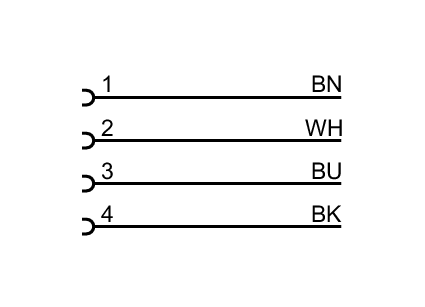

Připojení
- Barvy vodičů :
- BK =
- černá
- BN =
- hnědá
- BU =
- modrá
- WH =
- bílá
