- E30390
Rozhraní IO-Link
E30390
USB IO-LINK MASTER
Rozhraní IO-Link
E30390
USB IO-LINK MASTER
- Pro připojení senzorů s IO-Link k PC
- Pro rychlé a snadné nastavení parametrů a uvedení do provozu
- Jasně viditelné LED diody pro signalizaci provozního stavu, spínacího stavu, funkce a chyby
- Čtení aktuálních měřených hodnot, procesních hodnot a nastavení parametrů
- Kompletní sada s napájecím zdrojem pro senzory
Prodej ukončen
Náhradní artikly: ZZ1060 Srovnání produktů: E30390 / ZZ1060 Při volbě alternativy, věnujte pozornost případným odlišnostem technických dat!
Oblast nasazení
| Aplikace | nastavení parametrů a analýza zařízení |
|---|
Elektrická data
| Jmenovité napětí DC [V] | 5; (síťový provoz: 24 V DC) |
|---|---|
| Proudový odběr [mA] | < 500; (síťový provoz: < 1000 mA) |
| Třída krytí | III |
Výstupy
| Ochrana proti zkratu | ano |
|---|
Rozhraní
| Komunikační rozhraní | IO-Link |
|---|
| Typ přenosu | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
|---|---|
| IO-Link verze | 1.1 |
| Počet portů třídy A | 1 |
Okolní podmínky
| Okolní teplota [°C] | -25...45 |
|---|---|
| Krytí | IP 20 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
|---|
Mechanická data
| Hmotnost [g] | 572,4 |
|---|
Zobrazení / ovládací prvky
| Zobrazení |
|
|---|
Příslušenství
| Dodané položky |
|
|||
|---|---|---|---|---|
| Příslušenství (volitelné) |
|
Upozornění
| Obsah balení | 1 ks |
|---|
Elektrické připojení - Zástrčka
| konektorové provedení: M12; kódování: A |
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — E30390-00 — 08.11.2013 —

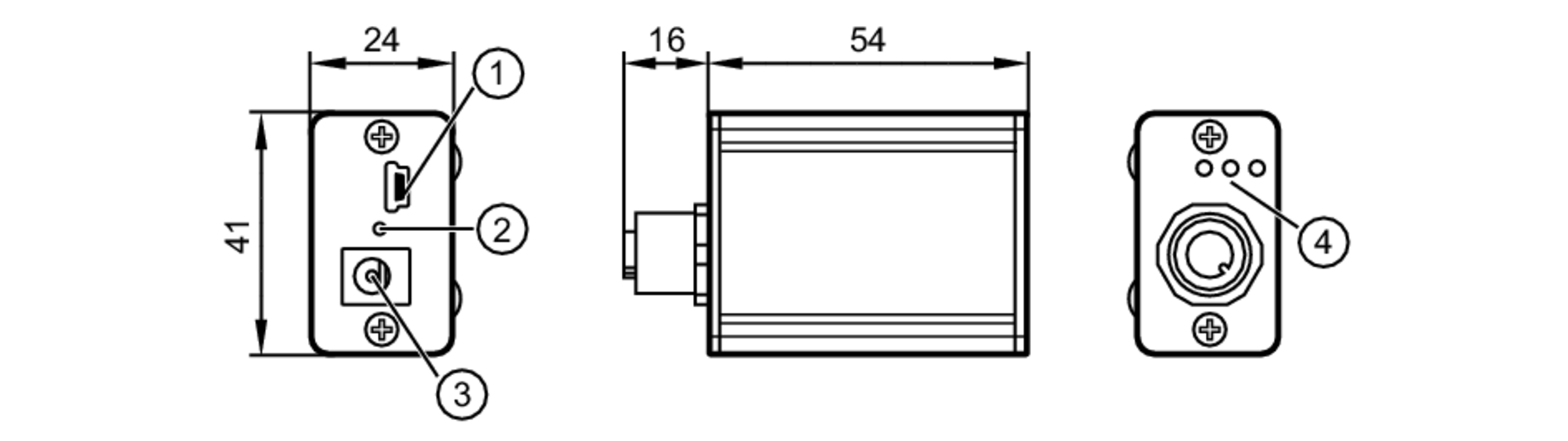

E30390 –
USB IO-LINK MASTER
- 1
- Zástrčka USB typ Mini-B
- 2
- LED Provozní stav
- 3
- 24 V DC
- 4
- LED Chyby / CH2 (DI/DO) / CH1 (C/Q)

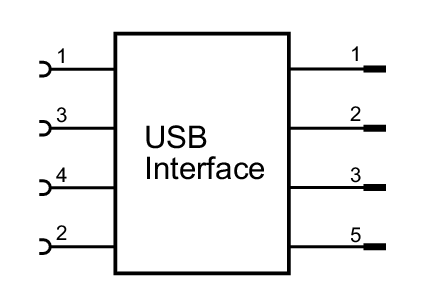

Elektrické připojení - Zástrčka
- 1:
- +24 V
- 2:
- SIO CH2 (DI/DO)
- 3:
- GND
- 4:
- IO-Link CH1 (C/Q)
- 5:
- neobsazeno
konektorové provedení: M12; kódování: A
Elektrické připojení
Připojení
Elektrické připojení - Zástrčka
konektorové provedení: USB
