- DF1214
Elektronický jistič
DF1214
Fuse/Standard/24VDC/2x4A
Elektronický jistič
DF1214
Fuse/Standard/24VDC/2x4A
- Elektronické jističe pro nepřetržité monitorování 24 V sekundárního okruhu
- Spolehlivé vypnutí v případě chyby
- Modulární a selektivní ochrana strojů a zařízení
- Jasně viditelné LED pro signalizaci využití kapacity, vypnutí a provozu
- Jednoduchá instalace vedle sebe díky zaklapávacímu mechanismu
{{ifmVariantName}}
Elektrická data
| Provozní napětí [V] | podle SELV/PELV; "třída napájení 2" podle cURus |
|---|---|
| Jmenovité napětí DC [V] | 24 |
| Vstupní napětí DC [V] | 19,2...30 |
| Třída krytí | III |
| Doba přemostění při výpadku sítě (jmenovité napětí 24 V DC) [ms] | 10 |
| Klidový proud [mA] | 8 |
| Počet kanálů | 2 |
| Jmenovitý proud [A] | 4 |
| Jmenovitý proud (bezpečnostní prvek) [A] | 4 |
Výstupy
| Celková zatěžovací kapacita [mF] | 15 |
|---|
Okolní podmínky
| Okolní teplota [°C] | -25...60 |
|---|---|
| Skladovací teplota [°C] | -40...70 |
| Krytí | IP 20; (z čela) |
| Stupeň znečištění | 2 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
|---|
Mechanická data
| Hmotnost [g] | 69 |
|---|---|
| Rozměry [mm] | 80 x 12,5 x 98,5 |
Zobrazení / ovládací prvky
| Zobrazení |
|
||
|---|---|---|---|
| Ovládací prvky |
|
Elektrické připojení
| Připojení | nástrčné svorky: |
|---|
diagramy a grafy
|

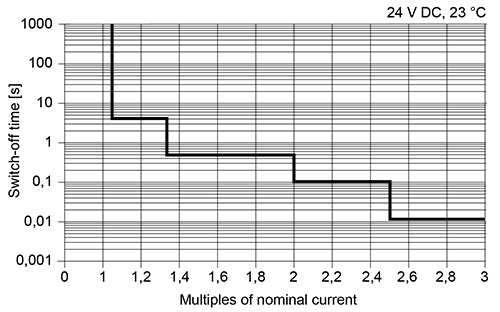

Výstupní křivka
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — DF1214-00 — 19.04.2016 —

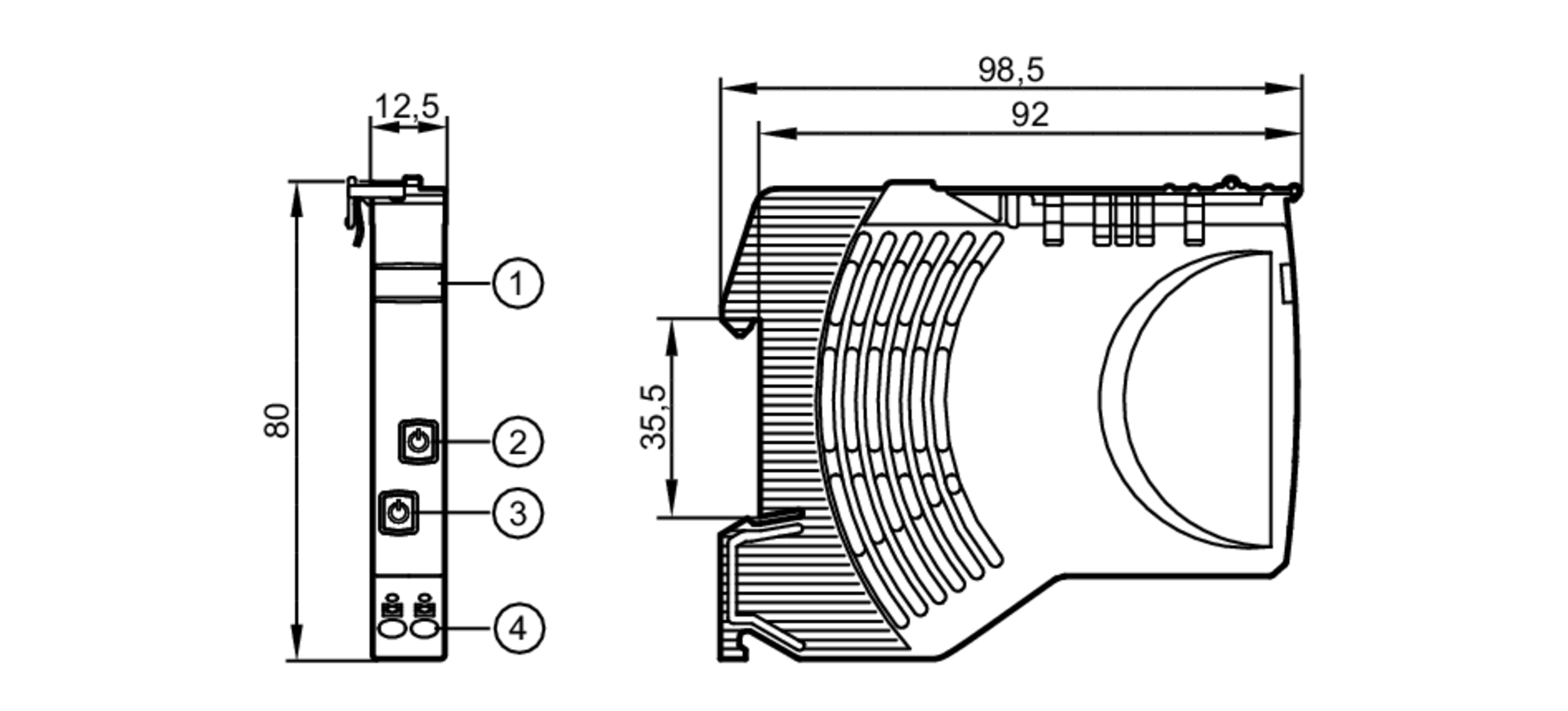

DF1214 –
Fuse/Standard/24VDC/2x4A
- 1
- Popisové pole
- 2
- Tlačítko zap / vyp / reset Stav LED 2
- 3
- Tlačítko zap / vyp / reset Stav LED 1
- 4
- nástrčné svorky Výstupy 1/2
Elektrické připojení
nástrčné svorky:
