- DF1100
Napájecí modul pro elektronický jistič
DF1100
Fuse/Standard/24VDC/Module
Napájecí modul pro elektronický jistič
DF1100
Fuse/Standard/24VDC/Module
- Pro napájení modulů ochrany elektronických obvodů
- Elektronické jističe pro nepřetržité monitorování 24 V sekundárního okruhu
- Spolehlivé vypnutí v případě chyby
- Modulární a selektivní ochrana strojů a zařízení
- Jednoduchá instalace vedle sebe díky zaklapávacímu mechanismu
{{ifmVariantName}}
Elektrická data
| Provozní napětí [V] | podle SELV/PELV |
|---|---|
| Jmenovité napětí DC [V] | 24 |
| Vstupní napětí DC [V] | 19,2...30 |
| Třída krytí | III |
| Ochrana proti přepólování | ano |
| Doba přemostění při výpadku sítě (jmenovité napětí 24 V DC) [ms] | 10 |
| Vstupní proud (jmenovité napětí 24 V DC) [A] | 40 |
| Klidový proud [mA] | 10 |
Okolní podmínky
| Okolní teplota [°C] | -25...60 |
|---|---|
| Skladovací teplota [°C] | -40...70 |
| Krytí | IP 20; (z čela) |
| Stupeň znečištění | 2 |
Schválení / zkoušky
| Elektromagnetická kompatibilita (EMC) |
|
|---|
Mechanická data
| Hmotnost [g] | 67 |
|---|---|
| Rozměry [mm] | 80 x 12,5 x 98 |
Elektrické připojení
| Připojení | nástrčné svorky: |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vyhrazujeme si právo na změnu tech. parametrů! — CS-CZ — DF1100-00 — 19.04.2016 —

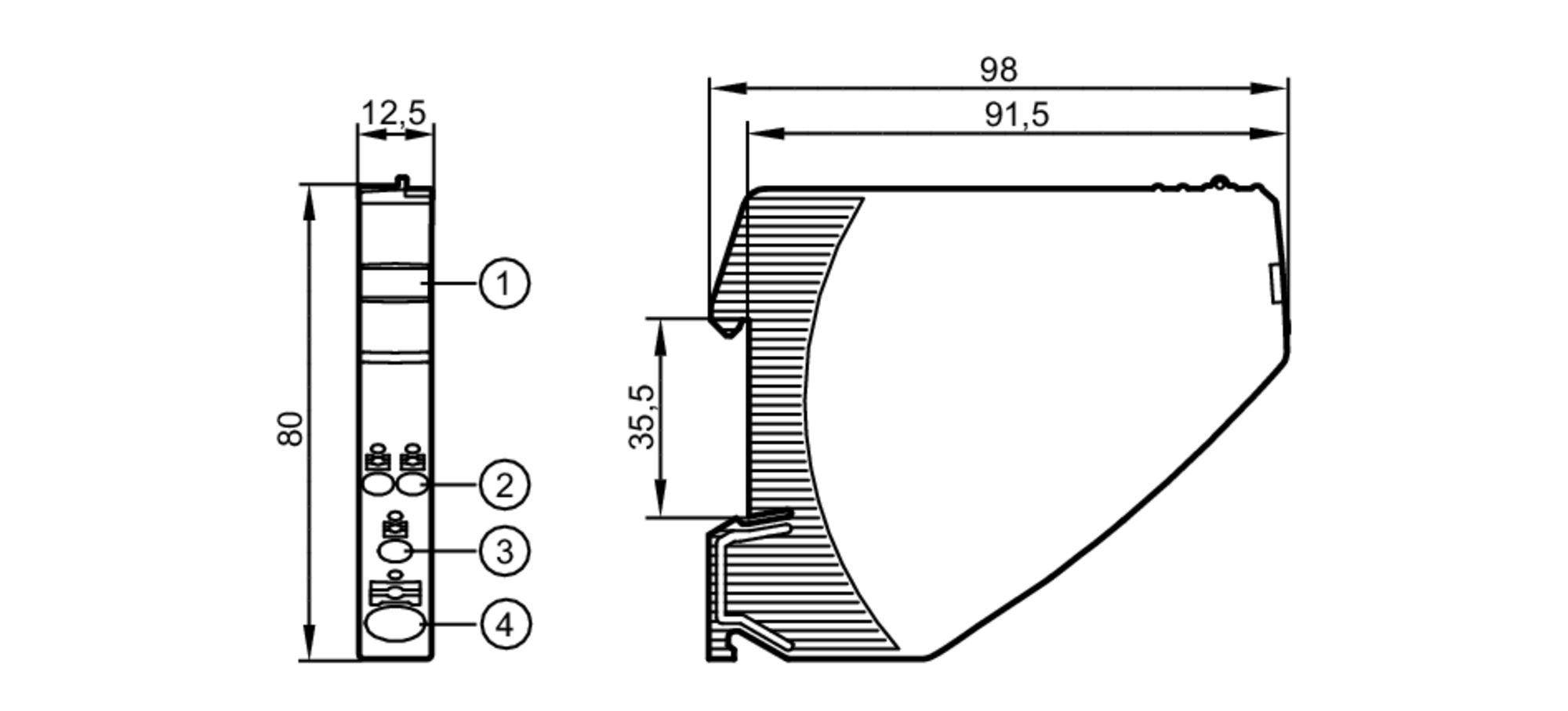

DF1100 –
Fuse/Standard/24VDC/Module
- 1
- Popisové pole
- 2
- nástrčné svorky Spínací výstup 13/14
- 3
- nástrčná svorka 0 V
- 4
- nástrčná svorka 24 V DC
Elektrické připojení
nástrčné svorky:
