| Oblast nasazení |
| Aplikace |
Hygienicky čisté provozy; I/O moduly pro nasazení v polích |
| Možnost sériového propojení jednotek |
Napěťové napájení; sběrnicové rozhraní |
| Elektrická data |
| Provozní napětí [V] |
20...28 DC; (US; podle SELV/PELV) |
| Proudový odběr [mA] |
300...3900; (US) |
| Třída krytí |
III |
| Dodatečné napájení [V] |
20...30 DC; (UA) |
| Napájení aktuátoru UA |
| Max. aktuální zatížitelnost celkem [A] |
8 |
| Proudová zatížitelnost na port [A] |
2; (nastavitelný: 0...2; Nastavení z výroby: 2) |
| Napájení senzoru US |
| Max. aktuální zatížitelnost celkem [A] |
3,6 |
| Proudová zatížitelnost na port [A] |
2; (nastavitelný: 0...2; Nastavení z výroby: 0,45) |
| Vstupy / výstupy |
| Celkový počet vstupů a výstupů |
12; (konfigurovatelný) |
| Počet vstupů a výstupů |
Počet digitálních vstupů: 4; Po digitálních výstupů: 8 |
| Vstupy |
| Počet digitálních vstupů |
4; (IO-Link Port Class B: 4 x 1) |
| Vysoká spínací úroveň [V] |
11...30 |
| Nízká spínací úroveň [V] |
0...5 |
| Digitální vstupy chráněné proti zkratu |
ano |
| Výstupy |
| Po digitálních výstupů |
8; (IO-Link Port Class B: 4 x 2) |
| Odolné proti zkratu |
ano |
| Napájení aktuátoru UA |
| Proudová zatížitelnost pro každý výstup [mA] |
2000 |
| Napájení senzoru US |
| Proudová zatížitelnost pro každý výstup [mA] |
2000 |
| Rozhraní |
| Komunikační rozhraní |
Ethernet; IO-Link |
| Ethernet - EtherCAT |
| Standard přenosu |
100Base-TX |
| Přenosová rychlost |
100 MBit/s |
| Protokol |
EtherCAT |
| Nastavení z výroby |
| adresa MAC: viz typový štítek |
|
| Poznámka o rozhraních |
| AoE (ADS over EtherCAT) |
| CoE (CANopen over EtherCAT) |
| EoE (Ethernet over EtherCAT) |
| FoE (File Access over EtherCAT) |
|
| IO-Link Master |
| Typ přenosu |
COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link verze |
1.1 |
| Počet portů třídy B |
4 |
| Okolní podmínky |
| Okolní teplota [°C] |
-25...60 |
| Skladovací teplota [°C] |
-25...85 |
| Max. přípustná relativní vlhkost vzduchu [%] |
90 |
| Krytí |
IP 65; IP 66; IP 67; IP 69K; (provoz s ochrannými kryty z nerezové oceli: IP 69K) |
| Stupeň ochrany (NEMA 250) |
6P |
| Stupeň znečištění |
2 |
| Chemická média |
| ISO 16750-5 |
HLP, CC, DB, DC, DD, CA |
| NEMA 250 5.13.1 |
AA |
|
| Schválení / zkoušky |
| Elektromagnetická kompatibilita (EMC) |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| Odolnost vůči rázům |
|
| Odolnost proti vibracím |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|

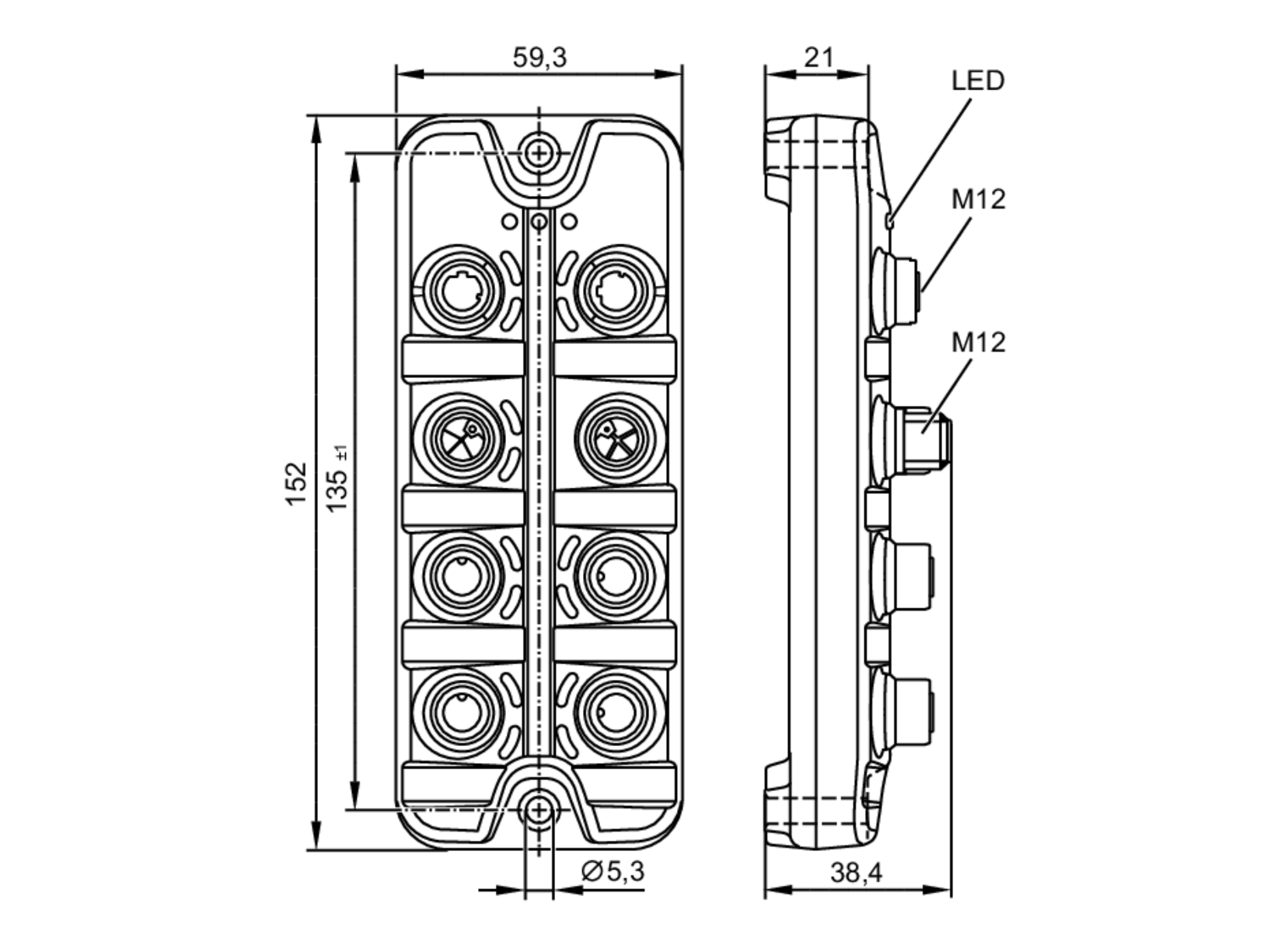

| Mechanická data |
| Hmotnost [g] |
322,4 |
| Materiály |
pouzdro: PA šedá; Zástrčka: nerezová ocel (1.4404 / 316L) |
| Těsnící materiál |
EPDM |
| Příslušenství |
| Dodané položky |
| Uzavírací záklopka: 1 x M12, Nerezová ocel, E12542 |
|
| Upozornění |
| Upozornění |
| Další informace naleznete v návodu k obsluze. |
|
| Obsah balení |
1 ks |
