Nadgradnja nadzora črpalnih postaj
Io-key preprosto in stroškovno učinkovito preprečuje poplavljanje, ki ga povzročijo napake sistema
 |
 |
 |
| Takoj lahko izveste o napakah črpalne postaje |
Preprosta povezava | Preprečite visoke posledične stroške poplavljanja |
Rezultati
- Preprečevanje lokalnega poplavljanja zaradi napak črpalne postaje
- Preprosta povezava prek funkcije io-key
- Moneo integracija senzorjev za spremljanje ravni in črpalk
- Preprečevanje dragih čistilnih del
Izziv
Na območjih, v katerih naravni gradient ni zadosten za transport odpadne vode, so nameščene manjše črpalne postaje. Te tudi preprečujejo poplavljanje med hudimi nalivi. Običajno je na stanovanjsko naselje 50 gospodinjstev na voljo ena ali dve črpalni postaji.
Njihovo primerljivo preprosto konstrukcijo sestavljajo električno upravljane črpalke in senzorji ravni, ki delujejo mehansko ali z ultrazvokom. V preteklosti črpalne postaje niso imele nadzorne rešitve. Če merjenje ravni ni delovalo, se črpalka ne bo zagnala in postaja bi bila poplavljena. Okvare črpalnih postaj bi opazili samo, ko bi prišlo do lokalnega poplavljanja. To je imelo finančne posledice: tanker s črpalko za čiščenje stane nekaj tisoč evrov. Sočasno taki incidenti s poplavljanjem niso pomagali ugledu podjetja.
Rešitev – zakaj ifm?

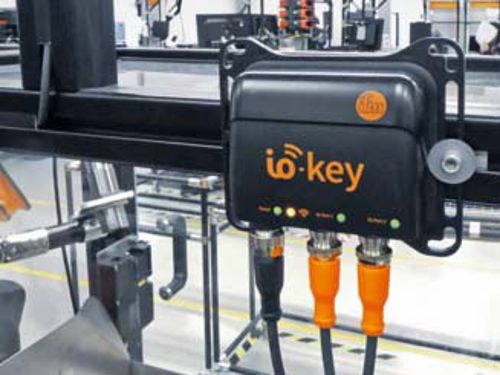

Oddaljeno spremljanje se je v preteklosti izkazalo za težko, saj je bilo preprosto preveč zapleteno povezati več kot 400 črpalnih postaj omrežja. Ta izziv je rešil io-key družbe ifm, ki omogoča preprost in hiter način prenosa podatkov senzorja neposredno v oblak.
Kompaktna naprava potrebuje samo napajanje in zadostno pokritost mobilnega omrežja. Za komunikacijo uporablja modul ozkopasovni IoT ali omrežje 2G; alternativno je mogoče uporabiti povezavo mobilnega omrežja prek LTE CAT M1.
Ker se prenaša samo majhna količina podatkov, so taka ozkopasovna omrežja povsem dovolj. Prek vhodnega modula z IO-Linkom se io-key v črpalni postaji poveže z analognimi signali senzorjev nivoja in signali za stanje črpalke.
Namestitev temelji na načelu plug & play: Po priključitvi senzorjev na io-key so vrednosti takoj na voljo v oblaku on jih je mogoče videti na nadzorni plošči. Sistem se optimalno poveže s platformo IIoT moneo. Če pride do napake komponente v črpalni postaji, bo rešitev za spremljanje takoj sprožila alarm, kar omogoča vzdrževalnemu osebju intervencijo pred poplavljanjem. Že v prvih mesecih po namestitvi so lahko preprečili dve poplavi zaradi napak v črpalnih postajah.
Sistemska struktura za spremljanje črpalne postaje
