ultraljud direktavkännade sensor

UIA03500F1KG/US

UIT510

{{'OPTIONAL_INFO' | productAvailability | error}}

Tyvärr finns detta datablad inte på det önskade språket. Om du har ytterligare frågor kan du nå oss via e-post på info.se@ifm.com.

Med vänliga hälsningar,
ditt ifm-team

  • Mycket stor detekteringsräckvidd
  • Intuitiv inställning av detekteringsräckvidden via tryckknapp
  • Tydligt synlig lysdiod för indikering av kopplingsstatus och eko
  • Med programmerbar kopplingsutgång och skalbar analog utgång
  • Kontaktfri detektering oberoende av objektets färg, genomskinlighet eller ytegenskaper
  • ce
  • cul
Nedladdning
Technische Details
Elektriska data
Anslutningsspänning [V] 10...30 DC
Strömförbrukning [mA] < 30
Skyddsklass III
Polaritetsskyddad ja
Tillslagsfördröjning [s] < 0,3
Omvandlingsfrekvens [kHz] 112
In- / utgångar
Antal in och utgångar Antal kopplingsutgångar: 1; Antal analogutgångar: 1
Utgångar
Totalt antal utgångar 2
Elektriskt utförande NPN
Antal kopplingsutgångar 1
Utgångsfunktion slutande / brytande; (parametriserbar)
Max. spänningsfall vid kopplingsutgång DC [V] 2,2
Permanent belastningsström i kopplingsutgången DC [mA] 100
Kopplingsfrekvens DC [Hz] 1
Antal analogutgångar 1
Analog strömutgång [mA] 4...20
Max. skenbart motstånd [Ω] 500
Kortslutningsskyddad ja
Överlastskydd ja
Område
Avkänningsavstånd [mm] 3500
Blindzon [mm] 250
Cylindrisk öppningsvinkel [°] 15; (±2)
Max. avvikelse från 90° vinkel givare/object [°] ± 4
Noggrannhet / Avvikelse
Hänvisning De indikerade värdena uppnås efter en uppvärmningstid på 20 minuter
Temperaturkompensation ja
Hysteres [%] 1
Tolerans, kopplingspunkt [%] -5...5
Linjäritetsfel för analogutgång [%] 1
Repeternoggrannhet 1
Upplösning [mm] 3
Reaktionstider
Reaktionstid [ms] < 600
Driftförhållanden
Omgivningstemperatur [°C] -20...70
Lagringstemperatur [°C] -30...80
Kapslingsklass IP 67
Godkännanden / tester
EMC
EN 61000-4-2 ESD 4 kV CD / plast
8 kV AD / Metall
EN 61000-4-3 HF påstrålat 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF ledningsbunden 3 V
EN 55011 Klass A
Vibrationstålighet
EN 60068-2-6 Fc (10-55) Hz 1mm amplitud, svängningsperiod 5 min., 30 min. per axel vid resonans eller 55 Hz
Stöttålighet
EN 60068-2-27 Ea 30 g 11 ms halvsinus 3 stötar i varje riktning utmed de tre koordinataxlarna
MTTF (Mean Time To Failure) [års] 111
Mekaniska data
Vikt [g] 225
Hölje gängat utförande
Mått [mm] M30 x 1 / L = 69,5
Gängbeteckning M30 x 1
Material rostfritt stål (1,4404 / SS2348); PA; epoxyglaskeramik
Längd [mm] 103
Displayer / manöverelement
Display
Utgångsstatus 2 LED, gul
eko 1 LED, grön
Teach-funktion ja
Tillbehör
Tillbehör (ingår)
låsmuttrar: 2, rostfritt stål
Anmärkning
Anmärkning
Driftspänning "supply class 2" enligt cULus
Förpackning 1 antal
Elektrisk anslutning
Anslutning Anslutning: 1 x M12

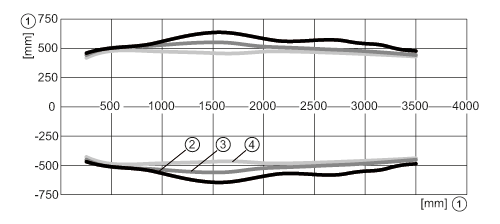

diagram och grafer

1 Avstånd
2 Standard ljudkon
3 Medium ljudkon
4 Smal ljudkon
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — UIT510-00 — 31.10.2018 —
