Enhet för videobehandling (VPU)

OVP800

OVPAA/RO/E0/E1/NJ TX2/4GB

Enhet för videobehandling (VPU) OVP800
Enhet för videobehandling (VPU) OVP800
Enhet för videobehandling (VPU) OVP800
Enhet för videobehandling (VPU) OVP800
Enhet för videobehandling (VPU) OVP800
Enhet för videobehandling (VPU) OVP800

Enhet för videobehandling (VPU)

OVP800

OVPAA/RO/E0/E1/NJ TX2/4GB

Gå ifmonline - Spara 3% genom att beställa denna produkt online! Rabatten dras av automatiskt i kassan.
PDF-datablad
  • ce
  • ukca
Applikation
Applikation Industriell bildbehandling
Elektriska data
Anslutningsspänning [V] 19,2...28,8 DC
Max. strömförbrukning [mA] 2710; (310 + (n x 800) n = antal kameror)
Effektförbrukning [W] 33,2; (7,4 + n x ((FPS x 0,32) + 2,2); n = antal kameror; FPS = kamerans bildhastighet)
Gränssnitt
Antal Can Interfaces 1
Antal Ethernet Interfaces 2
Antal USB Interfaces 2
CAN
Protokoll fritt protokoll
Ethernet
Överföringsstandard 1GBase-T
Överföringshastighet 1000 MBit/s
Protokoll TCP/IP
Fabriksinställning
IP-adress: 192.168.0.69
Subnätmask: 255.255.255.0 (Class C)
Gateway IP-adress: 192.168.0.201
MAC-adress: se etikett
Givargränssnitt
Överföringsstandard FPD-Link
Kontakttyp HFM (Mini-FAKRA)
Notering på gränssnitten
maximalt antal kameror: se bruksanvisning
USB
Kontakttyp Mini-USB; typ A
Version 2.0; 3.0
Driftförhållanden
Omgivningstemperatur [°C] -10...40
Lagringstemperatur [°C] -40...85
Kapslingsklass IP 50
Godkännanden / tester
EMC
EN IEC 61000-6-4 okänslighet mot radiostörningar (elektromagnetisk kompatibilitet) / bostads-, kommersiella och lätta industriella miljöer
EN IEC 61000-6-2 störningsokänslighet / industrimiljö
Stöttålighet
DIN EN 60068-2-27 50 g / (11 ms) icke-upprepande
DIN EN 60068-2-27 40 g / (6 ms) upprepande
Vibrationstålighet
DIN EN 60068-2-6 2 g / (10...150 Hz)
DIN EN 60068-2-64 2,3 g RMS / (10...500 Hz)
Elektrisk säkerhet
DIN EN 61010-2-201 elektrisk matning endast via PELV kretsar
Mekaniska data
Vikt [g] 1338,3

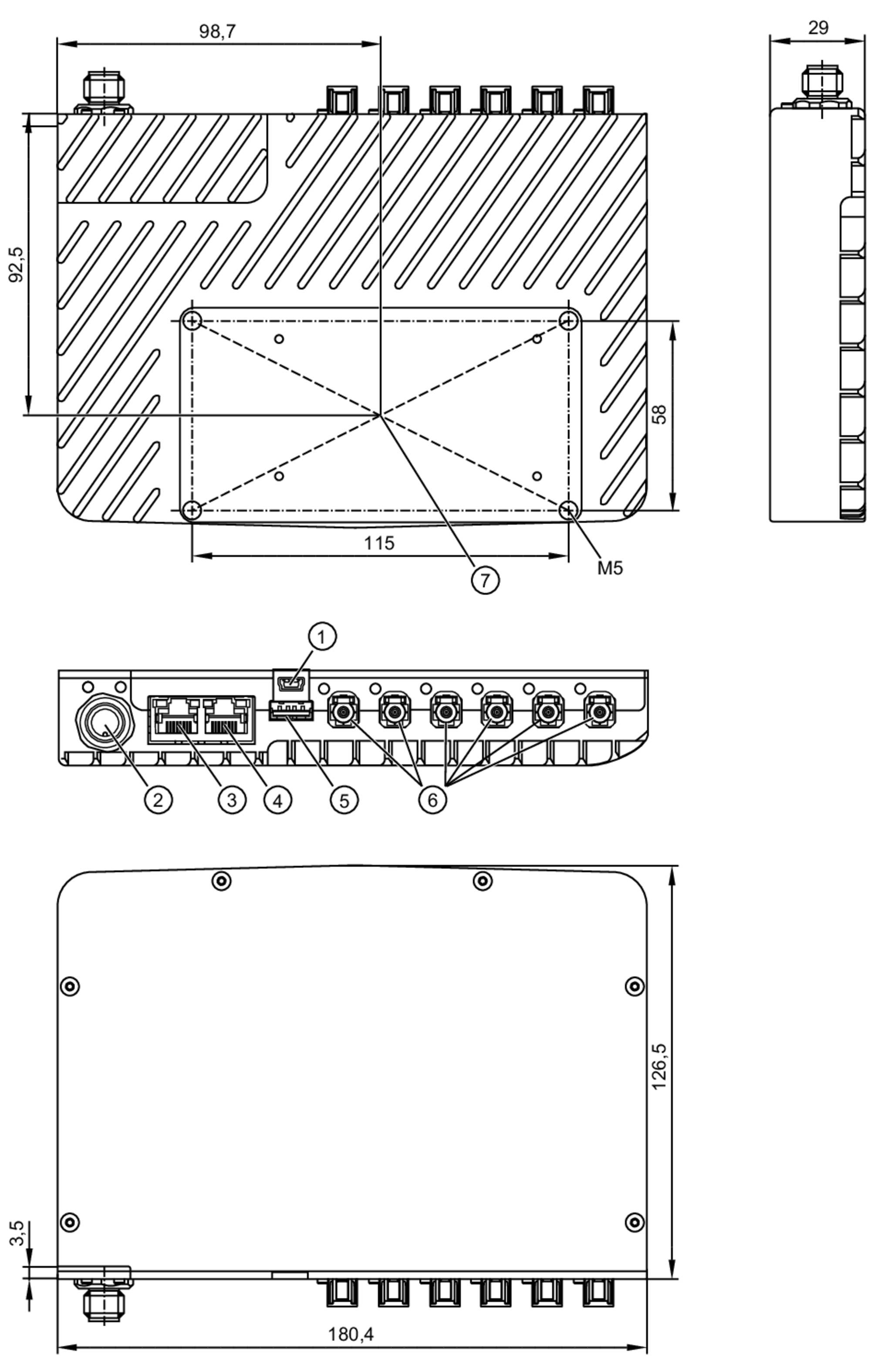

Mått [mm] 126,5 x 29 x 180,4
Material kapsling: Aluminium
Åtdragningsmoment [Nm] < 5,5
Hårdvara
Processor CPU: Dual-Core NVIDIA Denver 2 64 Bit ; ARM Cortex A57; GPU: NVIDIA Pascal 256 CUDA Cores (1,3 TFLOPs) SOM: Nvidia Jetson TX2 4GB Module
Arbetsminne 4GB 128-bit LPDDR4, 1600 MHz - 51.2 GB/s
Masslagring 16GB eMMC 5.1 Flash
Anmärkning
Förpackning 1 antal
Elektrisk anslutning - Givargränssnitt
Anslutning: 6 x HFM (Mini-FAKRA) (AMK12A-1M4Z5-A)
Elektrisk anslutning - Spänningsmatning / CAN
Anslutning: 1 x M12; kodning: A
Elektrisk anslutning - USB-kontkt
Anslutning: 1 x mini USB-gränssnitt
Elektrisk anslutning - USB-kontkt Typ A
Anslutning: 1 x Typ A
Ytterligare data
Anslutning
Port 0 Port 1 Port 2 Port 3 Port 4 Port 5
exempel 1 kamera 1 (3D) kamera 2 (3D) kamera 1 (2D) kamera 2 (2D) kamera 3 (3D) kamera 4 (3D)
exempel 2 kamera 1 (2D) kamera 2 (2D) kamera 1 (3D) kamera 2 (3D) kamera 3 (2D) kamera 4 (2D)
exempel 3 kamera 1 (3D) kamera 2 (3D) kamera 3 (3D) kamera 4 (3D) kamera 5 (3D) kamera 6 (3D)
portarna 0 och 1, 2 och 3, 4 och 5 måste tilldelas samma typ av bildsensor.
observera de olika 3D-bildsensortyperna 38k och VGA när du ansluter kamerorna.
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Vi förbehåller oss rätten till tekniska ändringar utan föregående meddelande! — SV-SE — OVP800-00 — 15.03.2023 —
