sistema de reflexión directa ultrasónico

UIT500

UIA03500GOKG/IO-Link/US

sistema de reflexión directa ultrasónico

UIT500

UIA03500GOKG/IO-Link/US

  • Rango de detección muy amplio
  • Ajuste intuitivo del rango de detección pulsando un botón o a través de IO-Link
  • Ancho del haz de sonido configurable a través de IO-Link
  • LED bien visible para indicar el estado de conmutación y el eco
  • Función de salida NA/NC programable
  • Detección sin contacto independientemente del color, de la transparencia o de las características de la superficie del objeto
El Precio no incluyen Iva
{{ifmVariantName}}



  • ce
  • eac
  • iolink
  • cul
Datos técnicos
Características del producto
Alimentación PNP
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Alcance [mm] 250...3500; (Target: 200 x 200 mm)
Interfaz de comunicación IO-Link
Carcasa Tipo con rosca
Dimensiones [mm] M30 x 1,5 / L = 103
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 30
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] < 0,3
Frecuencia del transductor [kHz] 112
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2
Salidas
Número total de salidas 2
Alimentación PNP
Número de salidas digitales 2
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,2
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 1
Protección contra cortocircuitos
Resistente a sobrecargas
Rango de detección
Alcance [mm] 250...3500; (Target: 200 x 200 mm)
Zona ciega [mm] 250
Ángulo de apertura cilíndrico [°] 12; (±2)
Variación máx. del ángulo de 90° entre sensor/objeto [°] ± 4
Precisión / diferencias
Compensación de temperatura
Histéresis [%] < 3
Deriva del punto de conmutación [%] -5...5
Nota Los valores indicados se alcanzan tras un tiempo de calentamiento de como mínimo 20 minutos.
Repetibilidad 1 %
Resolución [mm] 3
Software / programación
Opciones de parametrización histéresis / ventana; segundo punto de conmutación; Retardo de conmutación y desconmutación; Procesos de encendido; Función Teach; Modo luz / oscuridad
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Device Identification; Multi-channel, two setpoint switching sensor, type 0 Generic Profiled Sensor; Process Data Variable; Device Diagnosis; Teach Channel
Modo SIO
Tipo de puerto maestro requerido A
Tiempo mínimo del ciclo de proceso [ms] 3,2
Datos del proceso IO-Link (cíclico)
Función Longitud de bits
Valor del proceso 16
Estado del equipo 4
Información binaria de conmutación 2
Funciones IO-Link (acíclico) Marcado específico de la aplicación; Contador de horas de funcionamiento
DeviceIDs compatibles
Modo de funcionamiento DeviceID
fallo 1093
Nota
Para más información, consultar el archivo PDF IODD en "Descargas"
Condiciones ambientales
Temperatura ambiente [°C] -20...70
Temperatura de almacenamiento [°C] -30...80
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 3 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducido 3 V
EN 55011 clase A
Resistencia a vibraciones
EN 60068-2-6 Fc (10-55) Hz 1 mm de amplitud, periodo de oscilación 5 min., 30 min. por cada eje con resonancia o 55 Hz
Resistencia a choques
EN 60068-2-27 Ea 30 g 11 ms semisinusoidal; respectivamente 3 choques en cada sentido de los 3 ejes de coordenadas
MTTF [años] 120
Homologación UL
Ta -20...70 °C
Alimentación de tensión Class 2
Número de registro UL E174191
Datos mecánicos
Peso [g] 225,5
Carcasa Tipo con rosca
Dimensiones [mm] M30 x 1,5 / L = 103
Nombre de la rosca M30 x 1,5
Materiales inox (1.4404 / 316L); PA; Vitrocerámica con polvo epoxídico
Par de apriete [Nm] 100
Indicaciones / elementos de mando
Indicador
Estado de conmutación 2 x LED, amarillo
eco 1 x LED, verde
Función Teach
Accesorios
Componentes incluidos
tuercas de fijación: 2, Acero inoxidable
Notas
Notas
Tensión de trabajo "supply class 2" conforme a cULus
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12

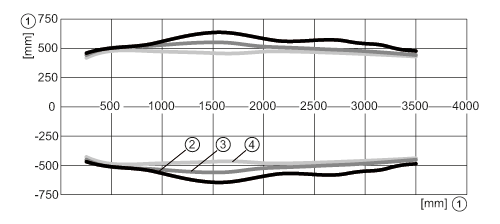

Diagramas y curvas

1 Distancia
2 Haz de sonido estándar
3 Haz de sonido medio
4 Haz de sonido estrecho
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — UIT500-00 — 15.10.2020 —
