Este artículo ya no está disponible - ficha de archivo

Artículo descatalogado
Fecha de fin de producción: {{"2016-03-31T00:00:00.000+02:00" | date}}

RO1375

Encóder incremental con eje hueco

RO-1024-V05/N12

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Secuencia de impulsos definida para la detección fiable del número de revoluciones
  • Para determinar posiciones y medir recorridos con precisión
  • Montaje sencillo directamente sobre el eje del accionamiento
  • Conexión de cable radial para aplicaciones con un reducido espacio de instalación
  • Carcasa compacta y resistente
  • ce
  • c_nrtl_us
Descarga
Technische Details
Características del producto
Resolución 1024 impulsos
Campo de aplicación
Principio de funcionamiento incremental
Datos eléctricos
Tolerancia de tensión de alimentación [%] 10
Tensión de alimentación [V] 5 DC
Consumo de corriente [mA] < 150
Salidas
Alimentación 1 Vss; (Sinusoidal)
Frecuencia de conmutación [kHz] 300
Desfase canal A y B [°] 90
Rango de configuración / medición
Resolución 1024 impulsos
Condiciones ambientales
Temperatura ambiente [°C] -40...100
Humedad relativa del aire máx. [%] 98
Grado de protección IP 64; (en la parte de la carcasa: IP 66; en la parte del eje: IP 64)
Homologaciones / pruebas
Resistencia a choques
200 g (2 ms) / 100 g (6 ms)
Resistencia a las vibraciones
30 g (55...2000 Hz)
MTTF [años] 190
Datos mecánicos
Peso [g] 445
Dimensiones [mm] Ø 58 / L = 54,4
Materiales aluminio
Velocidad de rotación máx. mecánica [U/min] 12000; (en caso de utilización de ambos anillos de apriete para el eje)
Par de apriete inicial máx. [Nm] 2,5
Temperatura de referencia par de apriete [°C] 20
Versión del eje eje hueco continuo
Diámetro del eje [mm] 12
Tolerancia del eje H7
Material del eje
acero inoxidable
Profundidad de instalación del eje [mm] 10
Desplazamiento axial máx. del eje [mm] 1; (desplazamiento radial máx.: ± 0,05 mm)
Notas
Notas Artículo descatalogado
Conexión eléctrica
Cable: 1 m, PUR; radial, puede usarse axialmente
Diagramas y curvas

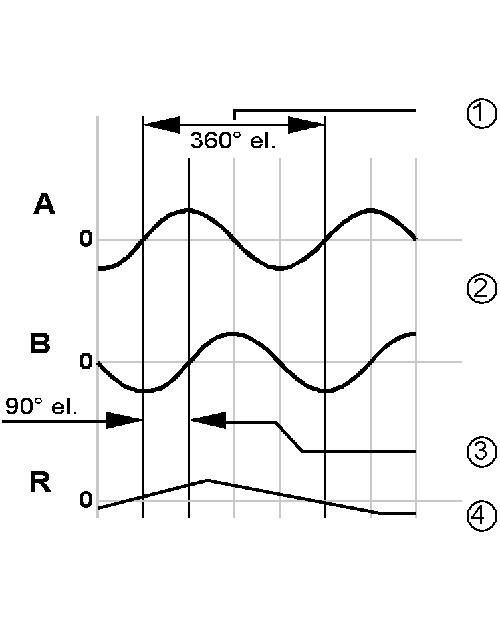

Diagrama de impulsos
1 período de señal
2 dos señales A y B casi sinusoidales B sigue a A con el giro a la derecha (vista sobre el eje) amplitud de señal 0,8...1,2 Vss / Z0 = 120 Ω
3 desfase
4 señal de marca de referencia
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — RO1375-01 — 01.09.2010 —
