Sensor de presión con pantalla

PN7297

PN-001BREN14-QFRKG/US/ /V

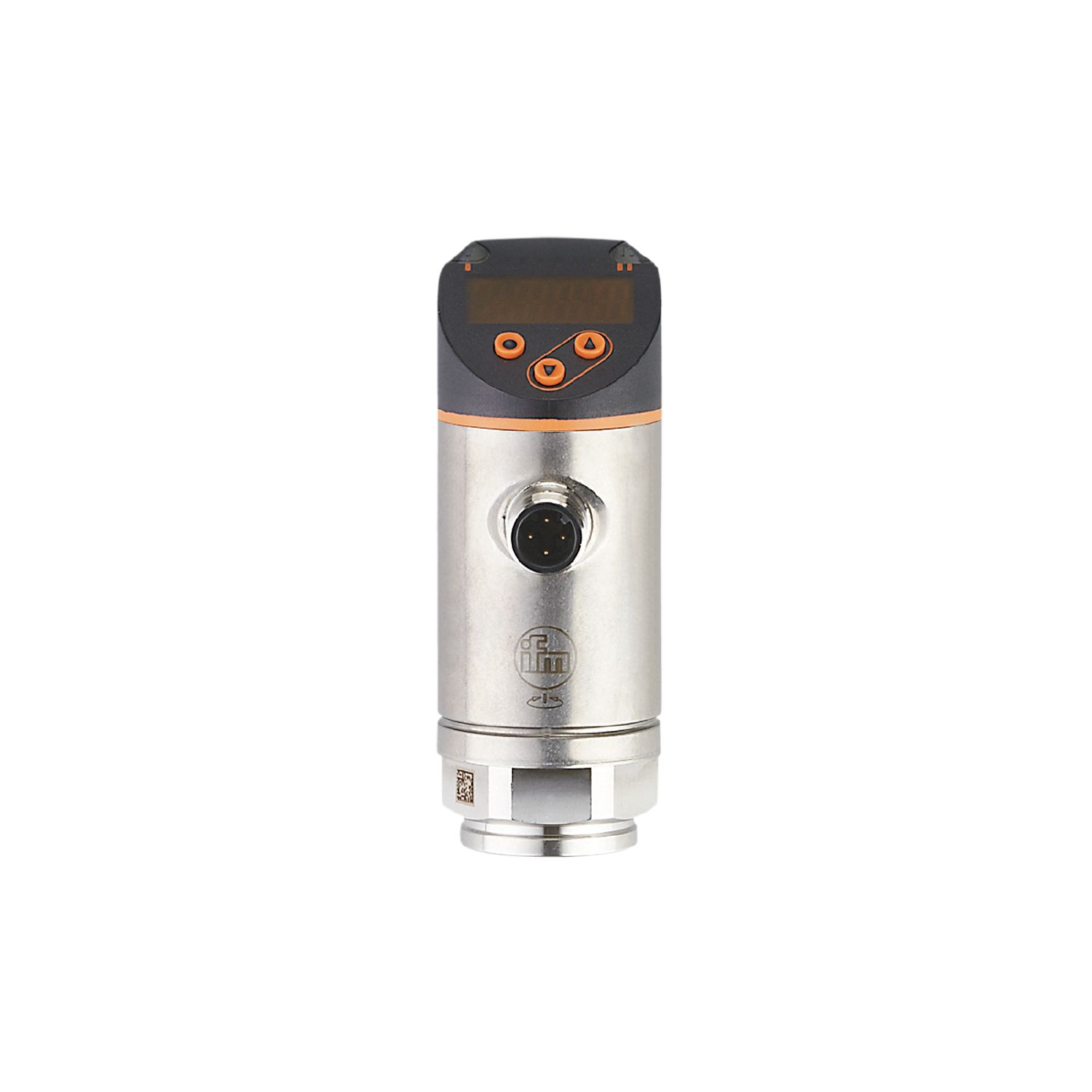

Sensor de presión con pantalla PN7297
Sensor de presión con pantalla PN7297

Sensor de presión con pantalla

PN7297

PN-001BREN14-QFRKG/US/ /V

  • Dos salidas de conmutación, una de ellas con interfaz de comunicación IO-Link
  • Indicación alterna en rojo y en verde para marcar de forma inequívoca las zonas buenas
  • Alineación idónea gracias a la posibilidad de rotar la conexión de proceso
  • Estabilidad a largo plazo gracias a la elevada resistencia a sobrecargas
  • Versión muy resistente para el uso en entornos industriales muy exigentes
IO-Link features
  • Práctico manejo mediante botones o parametrización a través de IO-Link
El Precio no incluyen Iva.
  • ce
  • ukca
  • cul
  • iolink
  • crn
Características del producto
Número de entradas y salidas Número de salidas digitales: 2
Rango de medición
0...1 bar 0...1000 mbar 0...14,5 psi 0...29,5 inHg 0...100 kPa
Conexión de proceso conexión de rosca 1/4" NPT Roscado interno
Campo de aplicación
Sistema Contactos dorados
Elemento de medición célula de medición de presión cerámica capacitiva
Aplicación para aplicaciones industriales
Fluidos fluidos líquidos y gaseosos
Temperatura del fluido [°C] -25...80
Presión de rotura mín.
30000 mbar 450 psi 880 inHg 3000 kPa
Resistencia a la presión
10000 mbar 145 psi 290 inHg 1000 kPa
Tipo de presión presión relativa
PTMA en aplicaciones según el NRC
10 bar 10000 mbar 145 psi 290 inHg 1000 kPa
Datos eléctricos
Tensión de alimentación [V] 18...30 DC; (según SELV/PELV)
Consumo de corriente [mA] < 35
Resistencia de aislamiento mín. [MΩ] 100; (500 V DC)
Clase de protección III
Protección contra inversiones de polaridad sí
Retardo a la disponibilidad [s] < 0,3
Perro guardián integrado sí
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; IO-Link; (configurable)
Alimentación PNP/NPN
Número de salidas digitales 2
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 150; (200 (...60 °C) 250 (...40 °C))
Frecuencia de conmutación DC [Hz] < 170
Protección contra cortocircuitos sí
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas sí
Rango de configuración / medición
Rango de medición
0...1 bar 0...1000 mbar 0...14,5 psi 0...29,5 inHg 0...100 kPa
Factory setting / CMPT = 2
Punto de conmutación SP
10...1000 mbar 0,1...14,5 psi 0,2...29,5 inHg 1...100 kPa
Punto de desconmutación rP
5...995 mbar 0,05...14,45 psi 0,1...29,4 inHg 0,5...99,5 kPa
Diferencia mín. entre SP y rP
5 mbar 0,1 psi 0,2 inHg 0,5 kPa
En intervalos de
5 mbar 0,05 psi 0,1 inHg 0,5 kPa
Status_B High Resolution / CMPT = 3
Punto de conmutación SP
8...1000 mbar 0,12...14,5 psi 0,2...29,5 inHg 0,8...100 kPa
Punto de desconmutación rP
3...995 mbar 0,05...14,43 psi 0,1...29,4 inHg 0,3...99,5 kPa
Diferencia mín. entre SP y rP
5 mbar 0,08 psi 0,2 inHg 0,5 kPa
En intervalos de
1 mbar 0,01 psi 0,1 inHg 0,1 kPa
Precisión / diferencias
Exactitud del punto de conmutación [% del margen] < ± 0,5
Repetibilidad [% del margen] < ± 0,1; (en caso de variaciones de temperatura < 10 K)
Exactitud señal analógica [% del margen] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (configuración del valor mínimo); LS = Configuración de punto límite)
Desvío de la histéresis [% del margen] < ± 0,25
Estabilidad a largo plazo [% del margen] < ± 0,05; (cada 6 meses)
Coeficiente de temperatura punto cero [% del margen por cada 10 K] < ± 0,2; (-0...80 °C)
Coeficiente de temperatura margen [% del margen por cada 10 K] < ± 0,2; (-0...80 °C)
Tiempos de reacción
Tiempo de respuesta [ms] < 3
Temporización ajustable dS, dr [s] 0...50
Software / programación
Opciones de parametrización histéresis / ventana; normalmente abierto / normalmente cerrado; lógica de conmutación; retardo de activación/desactivación; Atenuación; Unidad de indicación
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Modo SIO sí
Tipo de puerto maestro requerido A; (si el PIN 2 no está conectado: B)
DeviceIDs compatibles
Modo de funcionamiento DeviceID
Factory setting / CMPT = 2 456
Status_B High Resolution / CMPT = 3 635
Nota
Para más información, consultar el archivo PDF IODD en "Descargas"
Factory setting / CMPT = 2
Perfiles Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
Tiempo mínimo del ciclo de proceso [ms] 2,3
Resolución IO-Link para presión [mbar] 1
Resolución IO-Link para presión [MPa] 0,001
Datos del proceso IO-Link (cíclico)
Función Longitud de bits
Presión 14
Información binaria de conmutación 2
Funciones IO-Link (acíclico) Marcado específico de la aplicación
Status_B High Resolution / CMPT = 3
Perfiles Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)
Tiempo mínimo del ciclo de proceso [ms] 3
Resolución IO-Link para presión [mbar] 0,5
Resolución IO-Link para presión [MPa] 0,0005
Datos del proceso IO-Link (cíclico)
Función Longitud de bits
Presión 16
Estado del equipo 4
Información binaria de conmutación 2
Funciones IO-Link (acíclico) Marcado específico de la aplicación
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Temperatura de almacenamiento [°C] -40...100
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
DIN EN 61000-6-2
DIN EN 61000-6-3
Resistencia a choques
DIN EN 60068-2-27 50 g (11 ms)
Resistencia a las vibraciones
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [años] 260
Homologación UL
Número de homologación UL J001
Directiva sobre equipos a presión Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud
Datos mecánicos
Peso [g] 221,5
Materiales inox (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiales en contacto con el fluido inox (1.4404 / 316L); céramica; FKM
Ciclos de presión mín. 100 millones
Par de apriete [Nm] 2...3 giros después de apretar con la mano; Par de apriete recomendado; En función de la lubricación, la junta y la carga por presión
Conexión de proceso conexión de rosca 1/4" NPT Roscado interno
Regulador de caudal integrado no (montaje posterior posible)
Indicaciones / elementos de mando
Indicador
Unidad de indicación 4 x LED, verde (mbar, psi, kPa, inHg)
Estado de conmutación 2 x LED, amarillo
Valores de medición pantalla alfanumérica, rojo / verde 4 dígitos
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A; Contactos: dorado
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — PN7297-02 — 13.04.2023 —
