Artículo alternativo: Pe2099  o PE2599 – Comparador de productos: PE3029 / Pe2099  o PE3029 / PE2599
Al seleccionar un artículo alternativo y el accesorio tenga en cuenta que los datos técnicos pueden variar.
Fecha de fin de producción: {{"2019-03-31T00:00:00.000+01:00" | date}}

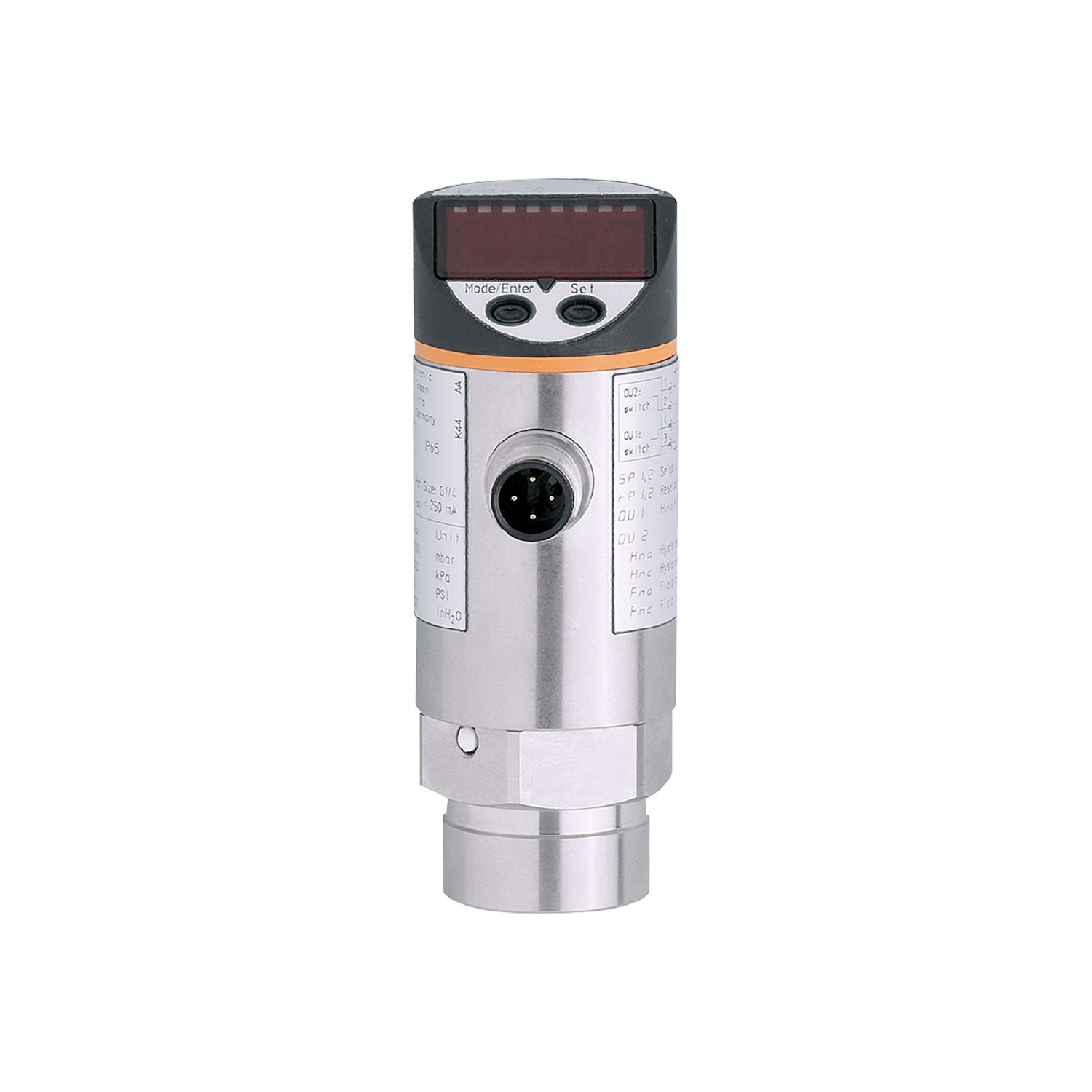

PE3029

Sensor de presión con pantalla

PE-0-1BRDR14-MFPKG/US/ /E

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Junta especial para el uso en procesos de limpieza
  • Dos salidas de conmutación, una de ellas programable como salida de diagnóstico
  • Estabilidad a largo plazo gracias a la elevada resistencia a sobrecargas
  • Pantalla con LED de 4 dígitos de fácil lectura
  • Muy resistente a choques y vibraciones
  • ce
  • eac
  • cul
Descarga
Technische Details
Características del producto
Señal de salida señal de conmutación; señal analógica; (configurable)
Rango de medición
-1...0 bar -1000...0 mbar
Conexión de proceso conexión de rosca G 1/4 Roscado interno
Campo de aplicación
Sistema Contactos dorados
Aplicación para aplicaciones industriales
Fluidos fluidos líquidos y gaseosos
No utilizable para Aceites
Temperatura del fluido [°C] -25...80
Resistencia a la presión [mbar] 10000
Presión de rotura mín. [mbar] 30000
Tipo de presión presión relativa; vacío
Datos eléctricos
Tensión de alimentación [V] 18...36 DC; (según EN 50178 MBTS/MBTP)
Consumo de corriente [mA] < 50
Resistencia de aislamiento mín. [MΩ] 100; (500 V DC)
Clase de protección III
Protección contra inversiones de polaridad
Protección contra sobretensión sí; (< 40 V)
Retardo a la disponibilidad [s] 0,3
Perro guardián integrado
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 1; Número de salidas analógicas: 1
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; señal analógica; (configurable)
Alimentación PNP
Número de salidas digitales 1
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2
Corriente máxima permanente de la salida de conmutación DC [mA] 250
Frecuencia de conmutación DC [Hz] < 170
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20
Carga máx. [Ω] 500
Salida analógica de tensión [V] 0...10
Resistencia mín. de carga [Ω] 2000
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Rango de configuración / medición
Rango de medición
-1...0 bar -1000...0 mbar
Punto de conmutación SP [mbar] -990...0
Punto de desconmutación rP [mbar] -995...-5
En intervalos de [mbar] 5
Configuración de fábrica
SP1 = -750 mbar rP1 = -770 mbar
Precisión / diferencias
Exactitud del punto de conmutación [% del margen] < ± 0,5
Repetibilidad [% del margen] < ± 0,1; (en caso de variaciones de temperatura < 10 K)
Exactitud señal analógica [% del margen] < ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line (configuración del valor mínimo); LS = Configuración de punto límite)
Desvío de la histéresis [% del margen] < ± 0,25
Estabilidad a largo plazo [% del margen] < ± 0,05; (cada 6 meses)
Coeficiente de temperatura punto cero [% del margen por cada 10 K] 0,2; (-20...80 °C)
Coeficiente de temperatura margen [% del margen por cada 10 K] 0,2; (-20...80 °C)
Tiempos de reacción
Temporización ajustable dS, dr [s] 0; 0,2...50
Tiempo de subida máx. de la salida analógica [ms] 3
Software / programación
Ajuste del punto de conmutación Botón de programación
Opciones de parametrización histéresis / ventana; normalmente abierto / normalmente cerrado; retardo de activación/desactivación; Atenuación; Unidad de indicación; salida de corriente/tensión
Condiciones ambientales
Temperatura ambiente [°C] -20...80
Temperatura de almacenamiento [°C] -40...100
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 HF conducido 10 V
Resistencia a choques
DIN IEC 68-2-27 50 g (11 ms)
Resistencia a las vibraciones
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [años] 213
Directiva sobre equipos a presión Buenas prácticas de la técnica al uso; aplicable para fluidos del grupo 2; fluidos del grupo 1 previa solicitud
Datos mecánicos
Peso [g] 261,5
Materiales inox (1.4301 / 304); inox (1.4404 / 316L); PC; PBT; PEI; FKM; EPDM/X; PTFE
Materiales en contacto con el fluido inox (1.4404 / 316L); céramica (99,9 % Al2 O3); Sellado de la célula de medición: EPDM
Ciclos de presión mín. 100 millones
Conexión de proceso conexión de rosca G 1/4 Roscado interno
Indicaciones / elementos de mando
Indicador
Unidad de indicación 4 x LED, verde
Estado de conmutación LED, amarillo
Indicación de funcionamiento pantalla alfanumérica, 4 dígitos
Valores de medición pantalla alfanumérica, 4 dígitos
Unidad de indicación mbar; kPa; psi; inHg
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; Contactos: dorado
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — PE3029-01 — 26.09.2007 —
