Este artículo ya no está disponible - ficha de archivo

Artículo alternativo: OJ5148 – Comparador de productos: OJ5193 / OJ5148
Al seleccionar un artículo alternativo y el accesorio tenga en cuenta que los datos técnicos pueden variar.

Sistema de reflexión directa con supresión de plano posterior

OJH-FPKG/SO/12M

OJ5193

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

Descarga
Technische Details
Campo de aplicación
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 12...30 DC
Consumo de corriente [mA] 25
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 660
Salidas
Alimentación PNP
Función de salida Modo luz / oscuridad; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 3,5
Corriente máxima permanente de la salida de conmutación DC [mA] 200
Frecuencia de conmutación DC [Hz] 1000
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] 15...400; (papel blanco 200 x 200 mm 90% de remisión)
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 18
Dimensiones del punto luminoso aplicables para Alcance
Supresión de fondo disponible
Condiciones ambientales
Temperatura ambiente [°C] -25...60
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
Datos mecánicos
Peso [g] 0,241
Carcasa rectangular
Dimensiones [mm] 35 x 11 x 24
Materiales Carcasa: ABS; ventana LED: SEPS; Botón pulsador: SEPS
Material de la lente
PMMA
Orientación de la óptica óptica lateral
Indicaciones / elementos de mando
Indicador
Estado de conmutación 1 x LED, amarillo
Disponibilidad 1 x LED, verde
Bloqueo electrónico
Accesorios
Accesorios incluidos
tornillos de fijación: 2 x
anillos elásticos: 2 x
Tuercas: 2 x
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Cable: 12 m, PVC; 4 x 0,14 mm²
Diagramas y curvas

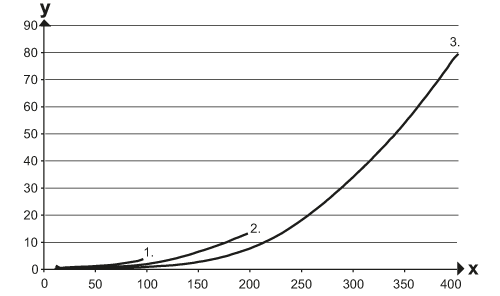

curva de precisión
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
1 = Objeto negro (6 % de remisión) , fondo (blanco 90 % de remisión)
2 = Objeto gris (18 % de remisión) , fondo (blanco 90 % de remisión)
3 = Objeto blanco (90 % de remisión) , fondo (blanco 90 % de remisión)

a: sensor
b: Objeto
c: Fondo
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — OJ5193-01 — 05.05.2010 —
