OID251

Sensor de distancia óptico

OIDLCPKG/US

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Alcance muy amplio mediante medición del tiempo de propagación de la luz
  • Supresión fiable del fondo y detección independientemente del color
  • Ajuste sencillo del punto de conmutación por medio de un anillo de ajuste giratorio con bloqueo
  • Clase láser 1 para cumplir los requisitos de la industria del automóvil
  • Comunicación cómoda a través de IO-Link
  • ce
  • eac
  • cul
  • iolink
Datos técnicos completos en formato PDF

Technische Details
Características del producto
Alimentación PNP
Función de salida normalmente abierto / normalmente cerrado; (antivalente)
Interfaz de comunicación IO-Link
Dimensiones [mm] M30 x 1,5 / L = 100
Campo de aplicación
Sistema Supresión de fondo
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] 75; (24 V)
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 650
Vida útil típ. [h] 50000
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 2
Salidas
Número total de salidas 2
Alimentación PNP
Número de salidas digitales 2
Función de salida normalmente abierto / normalmente cerrado; (antivalente)
Corriente máx. de carga por salida [mA] 100
Frecuencia de conmutación DC [Hz] 11
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Diámetro máx. del punto luminoso [mm] 5
Dimensiones del punto luminoso aplicables para 2 m
Rango de detección - histéresis [%] < 5
Nota sobre el rango de detección con histéresis
negro 6% de remisión
Supresión de fondo disponible
Supresión de fondo [m] < 20
Rango de configuración / medición
Rango de medición [m] 0,03...2
Frecuencia de muestreo [Hz] 33
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9 CDV
ID de equipo IO-Link 394d / 00 01 8Ah
Perfiles Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis
Modo SIO
Datos del proceso analógicos 1
Datos del proceso binarios 1
Tiempo mínimo del ciclo de proceso [ms] 6,6
Condiciones ambientales
Temperatura ambiente [°C] -25...60
Nota sobre la temperatura ambiente
En caso de ta < -10 °C es necesaria una fase de calentamiento, el láser está en tal caso apagado
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
Clase de protección láser 1
Nota sobre protección láser
atención: Luz láser
clase láser: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
cumple con la 21 CFR parte 1040, a excepción de las variaciones en conformidad con la Laser Notice nº 50, con fecha de junio de 2007.
MTTF [años] 239
Datos mecánicos
Peso [g] 206,5
Dimensiones [mm] M30 x 1,5 / L = 100
Nombre de la rosca M30 x 1,5
Materiales Carcasa: Acero inoxidable; visor frontal: PMMA; ventana LED: PC; PBT; PC; FKM
Indicaciones / elementos de mando
Indicador
Estado de conmutación LED, amarillo
Disponibilidad LED, verde
Unidad de indicación cm
Elementos de mando
Anillo de ajuste
Accesorios
Accesorios incluidos
tuercas de fijación: 2 x M30, VA
Notas
Notas
Tensión de trabajo "supply class 2" conforme a cULus
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12
Diagramas y curvas

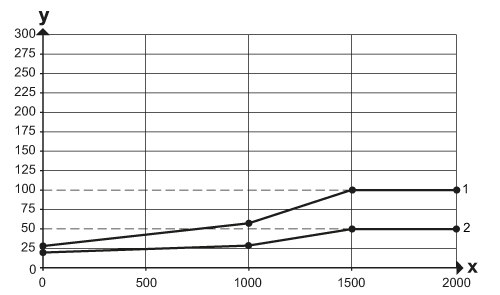

Curva de histéresis
x: Distancia [mm]
y: Histéresis [mm]
1 = Objeto negro 6% de remisión
2 = Objeto blanco 90% de remisión
