OG5056

Sistema de reflexión directa

OG5056

OGTLFPKG/B5/V4A/US-100

Sistema de reflexión directa

OG5056

OGTLFPKG/B5/V4A/US-100

El Precio no incluyen Iva.

Este artículo ya no está disponible - ficha de archivo

Artículos alternativos: OGH700 Comparador de productos: OG5056 / OGH700 Al seleccionar un artículo alternativo tenga en cuenta que los datos técnicos pueden variar.

Características del producto

Tipo de luz	luz roja
Clase de protección láser	2
Carcasa	Tipo con rosca

Campo de aplicación

Sistema	Contactos dorados; Salida de control
Principio de funcionamiento	Sistema de reflexión directa

Datos eléctricos

Tensión de alimentación [V]	10...30 DC
Consumo de corriente [mA]	< 30; (Disponibilidad; $Einstellung: < 50 mA)
Clase de protección	II
Protección contra inversiones de polaridad	sí
Tipo de luz	luz roja
Longitud de onda [nm]	675
Vida útil típ. [h]	50000

Salidas

Alimentación	PNP
Función de salida	Modo luz / oscuridad; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V]	2,5
Salida de control	sí
Caída de tensión máx. de la salida de control de funcionamiento [V]	3,5
Corriente máxima de la salida de control de funcionamiento [mA]	10
Corriente máxima permanente de la salida de conmutación DC [mA]	200
Frecuencia de conmutación DC [Hz]	500
Protección contra cortocircuitos	sí
Tipo de protección contra cortocircuitos	pulsada
Resistente a sobrecargas	sí

Rango de detección

Alcance [mm]	1...150; (papel blanco 200 x 200 mm 90% de remisión)
Alcance ajustable	sí
Diámetro máx. del punto luminoso [mm]	0,1
Dimensiones del punto luminoso en referencia a	Alcance

Condiciones ambientales

Temperatura ambiente [°C]	-10...50
Grado de protección	IP 67

Homologaciones / pruebas

CEM

EN 60947-5-2
EN 55011	clase B

Clase de protección láser

Nota sobre protección láser

atención:	Luz láser
potencia de impulso:	<= 2,2 mW
Longitud de onda:	675 nm
Frecuencia:	2,2 kHz
Longitud de pulso:	24 µs
No mirar directamente al haz de láser.
Evitar el contacto con la luz láser.
clase láser:	2
	EN 60825-1

Datos mecánicos

Carcasa

Tipo con rosca

Dimensiones [mm]

M18 x 1 / L = 72

Nombre de la rosca

M18 x 1

Materiales

inox (1.4404 / 316L); PBT

Material de la lente

PMMA

Indicaciones / elementos de mando

Indicador

Estado de conmutación	1 x LED, amarillo
Disponibilidad	1 x LED, verde
Función	1 x LED, rojo

Accesorios

Componentes incluidos

tuercas de fijación: 2

Notas

Cantidad por pack	1 unid.

Conexión eléctrica

Conexión	Conector: 1 x M12; codificación: A; Contactos: dorado

Diagramas y curvas

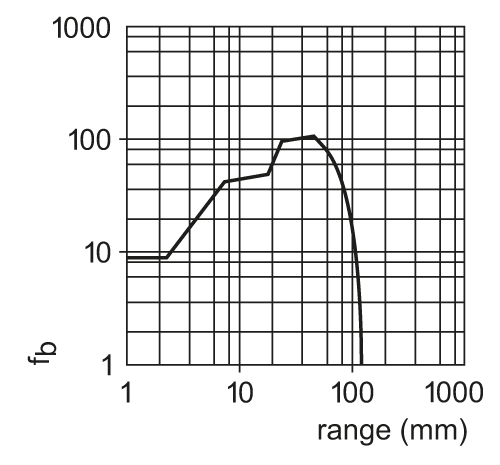

curva de exceso de ganancia

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — OG5056-01 — 06.03.2003 —
