Este artículo ya no está disponible - ficha de archivo

Artículo alternativo: O5H500 – Comparador de productos: OC5216 / O5H500
Al seleccionar un artículo alternativo y el accesorio tenga en cuenta que los datos técnicos pueden variar.

OC5216

Sistema de reflexión directa

OCH-CPKG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

Descarga
Technische Details
Características del producto
Tipo de luz luz infrarroja
Carcasa rectangular
Dimensiones [mm] 49 x 15 x 42
Campo de aplicación
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 40
Clase de protección II
Protección contra inversiones de polaridad
Tipo de luz luz infrarroja
Longitud de onda [nm] 880
Salidas
Alimentación PNP
Función de salida antivalente
Caída de tensión máx. de la salida de conmutación DC [V] 2,9
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 1500
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] 20...250
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 12,5
Dimensiones del punto luminoso aplicables para con el alcance máximo
Supresión de fondo disponible
Condiciones ambientales
Temperatura ambiente [°C] -40...60
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
Datos mecánicos
Carcasa rectangular
Dimensiones [mm] 49 x 15 x 42
Materiales Zinc conformado a presión
Material de la lente
PMMA
Indicaciones / elementos de mando
Indicador
Estado de conmutación 1 x LED, amarillo
Función 1 x LED, amarillo luz parpadeante
Accesorios
Accesorios incluidos
destornillador
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12
Diagramas y curvas

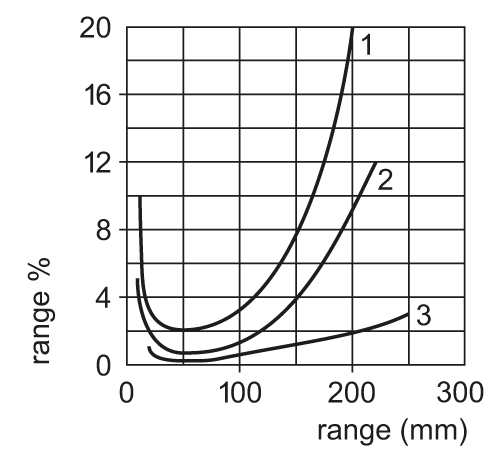

curva de precisión
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
1 = Objeto negro (6 % de remisión) , fondo (blanco 90 % de remisión)
2 = Objeto gris (18 % de remisión) , fondo (blanco 90 % de remisión)
3 = Objeto blanco (90 % de remisión) , fondo (blanco 90 % de remisión)
Nota : range % = capacidad de ajuste en % del alcance
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — OC5216-00 — 06.03.2003 —
