Sistema de reflexión directa con supresión de plano posterior

O8H-HNKG/0,30M/AS/4P

O8H205

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Para la detección exacta de posiciones en sistemas de alimentación y de manipulación
  • Diseño especialmente compacto para aplicaciones con un reducido espacio de instalación
  • Detección exacta de piezas especialmente pequeñas, muy planas o altamente reflectantes
  • Precisa supresión de fondo, independientemente del color y del brillo de la superficie
  • ce
  • eac
Descarga
Technische Details
Campo de aplicación
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] 20; ((24 V))
Clase de protección III
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 633
Salidas
Alimentación NPN
Función de salida conmutación con luz
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 1000
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Rango de detección
Alcance [mm] 3...15; (papel blanco 200 x 200 mm)
Alcance con objeto blanco (90% de remisión) [mm] 3...15
Alcance con objeto gris (18% de remisión) [mm] 5...15
Alcance con objeto negro (6% de remisión) [mm] 5...15
Alcance ajustable no
Diámetro máx. del punto luminoso [mm] 4
Dimensiones del punto luminoso aplicables para con el alcance máximo
Supresión de fondo disponible
Condiciones ambientales
Temperatura ambiente [°C] -25...60
Grado de protección IP 65; IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
MTTF [años] 757
Datos mecánicos
Peso [g] 20,8
Carcasa rectangular
Dimensiones [mm] 28,1 x 8,1 x 14,4
Materiales Carcasa: ABS; inox (1.4404 / 316L)
Material de la lente
PMMA
Orientación de la óptica óptica lateral
Indicaciones / elementos de mando
Indicador
Estado de conmutación 1 x LED, amarillo
Disponibilidad 1 x LED, verde
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Cable: 0,3 m, PVC; 3 x 0,08 mm²
Conexión Conector: 1 x M8
Diagramas y curvas

a: sensor
b: Objeto
c: Fondo
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]

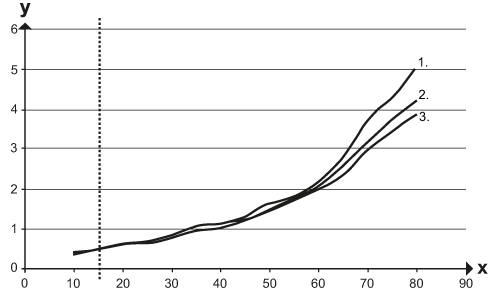

curva de precisión
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
1 = Objeto negro (6 % de remisión) , fondo (blanco 90 % de remisión)
2 = Objeto gris (18 % de remisión) , fondo (blanco 90 % de remisión)
3 = Objeto blanco (90 % de remisión) , fondo (blanco 90 % de remisión)
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — O8H205-00 — 07.10.2016 —
