O4H500

Sistema de reflexión directa con supresión de plano posterior

O4H-FPKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Rango de detección muy amplio
  • Supresión precisa del fondo
  • Sensibilidad ajustable por medio de botones teach
  • Robusta carcasa para el uso en entornos industriales muy exigentes
  • Modo luz/oscuridad programable
  • ce
  • eac
  • cul
Descarga
Technische Details
Características del producto
Tipo de luz luz roja
Carcasa rectangular
Dimensiones [mm] 74,4 x 27 x 63,8
Campo de aplicación
Sistema Supresión de fondo
Principio de funcionamiento Sistema de reflexión directa
Datos eléctricos
Tensión de alimentación [V] 10...36 DC; ("supply class 2" conforme a cULus)
Consumo de corriente [mA] 25
Clase de protección II
Protección contra inversiones de polaridad
Tipo de luz luz roja
Longitud de onda [nm] 624
Salidas
Alimentación PNP
Función de salida Modo luz / oscuridad; (Programable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 200
Frecuencia de conmutación DC [Hz] 1000
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de detección
Alcance [mm] 100...2600; (papel blanco 200 x 200 mm 90% de remisión)
Alcance con objeto blanco (90% de remisión) [mm] 100...2600
Alcance con objeto gris (18% de remisión) [mm] 100...1300
Alcance con objeto negro (6% de remisión) [mm] 100...900
Alcance ajustable
Diámetro máx. del punto luminoso [mm] 50
Dimensiones del punto luminoso aplicables para Alcance
Supresión de fondo disponible
Condiciones ambientales
Temperatura ambiente [°C] -25...60
Grado de protección IP 67
Homologaciones / pruebas
CEM
EN 60947-5-2
MTTF [años] 355
Datos mecánicos
Peso [g] 126,5
Carcasa rectangular
Dimensiones [mm] 74,4 x 27 x 63,8
Materiales Carcasa: PA; Marco frontal: Acero inoxidable; panel de mandos: TPE
Material de la lente
PMMA
Orientación de la óptica óptica lateral
Indicaciones / elementos de mando
Indicador
Estado de conmutación 1 x LED, amarillo
Función Teach
Bloqueo electrónico
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12
Diagramas y curvas

a: sensor
b: Objeto
c: Fondo
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]

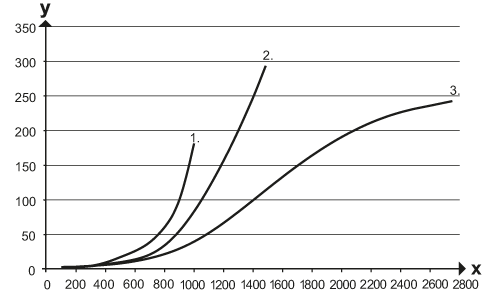

curva de precisión
x: distancia sensor / objeto [mm]
y: distancia mínima objeto / fondo [mm]
1 = Objeto negro (6 % de remisión) , fondo (blanco 90 % de remisión)
2 = Objeto gris (18 % de remisión) , fondo (blanco 90 % de remisión)
3 = Objeto blanco (90 % de remisión) , fondo (blanco 90 % de remisión)
