Detector de velocidad

MXD41,7 ANOG/H/AMP

MX5004

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Detección sin contacto de ruedas dentadas metálicas
  • Para frecuencias de conmutación muy elevadas de hasta 15.000 Hz
  • Detección exacta de la rueda dentada
  • Amplio rango de temperatura de funcionamiento
  • Montaje rápido mediante tecnología de bridas
  • ce
  • eac
Descarga
Technische Details
Datos eléctricos
Tensión de alimentación [V] 7...30 DC
Consumo de corriente [mA] < 30
Clase de protección III
Protección contra inversiones de polaridad no
Salidas
Alimentación NPN
Corriente máxima permanente de la salida de conmutación DC [mA] 50
Frecuencia de conmutación DC [Hz] 1...15000
Protección contra cortocircuitos no
Rango de detección
Alcance [mm] 1,7; (la utilización de ruedas de engranaje con otro módulo influye en el alcance y en la posición de fase.)
Alcance operativo [mm] 1
Condiciones ambientales
Temperatura ambiente [°C] -32...140
Temperatura ambiente [°C] 125
Nota sobre la temperatura ambiente
para la zona del conector
Grado de protección IP 67; IP 69K; (Conector macho: IP 54)
Homologaciones / pruebas
CEM
EN 61000-4-2 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducido 10 V
EN 61000-4-8 30 A/m
Resistencia a choques
DIN EN 60068-2-27 30 g 11 ms semisinusoidal; respectivamente 3 choques en cada sentido de los 3 ejes de coordenadas
Test de niebla salina pulverizada
EN 60068/2-11 96 h 5 % NaCl bei 25 °C
Datos mecánicos
Peso [g] 24,6
Materiales Toma: latón; Carcasa: PA; Junta tórica: FKM
Par de apriete [Nm] 7
Módulo normalizado de engranaje [mm] 1,25
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x AMP-Junior Timer (282 192-1)
Diagramas y curvas

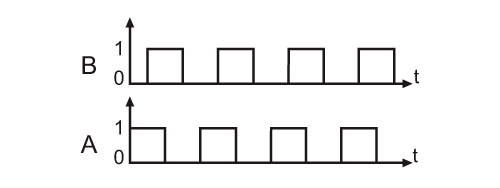

señales de conmutación
desfase 90° +/- 20°
ciclo de trabajo 50 % +/- 10 %
la utilización de ruedas de engranaje con otro módulo influye en el alcance y en la posición de fase.
