sensor de nivel continuo (sin contacto, radar)

LW2720

NON-CONTACT LEVEL TRANSMITTER

sensor de nivel continuo (sin contacto, radar)

LW2720

NON-CONTACT LEVEL TRANSMITTER

  • La frecuencia de 80 GHz permite medir el nivel hasta 10 metros con precisión milimétrica
  • Principio de medición sin contacto: no se producen fallos de funcionamiento por adherencias o desgaste
  • Certificado para utilización en zonas asépticas
  • Instalación sencilla y funcionamiento sin mantenimiento
  • Parametrización de sensores y supervisión del nivel a distancia a través de conexión informática
El Precio no incluyen Iva
para la primera puesta en marcha se requiere un maestro IO-Link y un software de parametrización (p. ej. moneo o LR DEVICE).
{{ifmVariantName}}



  • ce
  • fda
  • ukca
  • ehedg
  • fcc
  • iolink
  • cul
  • ec19352004
  • 3a
  • crn
Datos técnicos
Características del producto
Número de entradas y salidas Número de salidas digitales: 1; Número de salidas analógicas: 1
Conexión de proceso G 1 Aseptoflex Vario
Campo de aplicación
Sistema Contactos dorados
Constante dieléctrica del fluido ≥ 2
Medios recomendados agua; fluidos acuosos
Temperatura del fluido [°C] -40...150; (véase diagrama)
Velocidad máx. del cambio de nivel [mm/s] 200
Resistencia a la presión [bar] 8
Nota sobre la resistencia a la presión
0 bar con la temperatura del fluido < - 20 C
Resistencia al vacío [mbar] -1000
PTMA en aplicaciones según el NRC [bar] 8
Homologación de equipos radioeléctricos para Corea del Sur; Vereinigtes Königreich; EU/RED; Australia; EE.UU.; Canadá; Nueva Zelanda
Nota sobre la homologación de equipos radioeléctricos
La lista de países que aplican la Directiva Europea de Equipos de Radio 2014/53/UE está disponible en "Descargas".
Datos eléctricos
Tensión de alimentación [V] 18...30 DC
Consumo de corriente [mA] < 80
Clase de protección III
Protección contra inversiones de polaridad
Retardo a la disponibilidad [s] < 15
Principio de medición FMCW (tecnología de 80 GHz); rango de frecuencia 77 - 81 GHz
Entradas/salidas
Número de entradas y salidas Número de salidas digitales: 1; Número de salidas analógicas: 1
Salidas
Número total de salidas 2
Señal de salida señal de conmutación; señal analógica; IO-Link
Alimentación PNP/NPN
Número de salidas digitales 1; (2 parametrizable)
Función de salida normalmente abierto / normalmente cerrado; (parametrizable)
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 50
Número de salidas analógicas 1
Salida analógica de corriente [mA] 4...20, invertible; (escalable)
Carga máx. [Ω] 43,5 * (Ub – 18) + 600 Ω
Protección contra cortocircuitos
Tipo de protección contra cortocircuitos pulsada
Resistente a sobrecargas
Rango de configuración / medición
Rango de medición [m] 10; (véase diagrama)
Frecuencia de muestreo [Hz] > 3
Precisión / diferencias
Exactitud
± 2 mm
Resolución [mm] 1
Señal cero de corriente [mA] 3,8
Señal completa de corriente [mA] 20,5
Influencia de la temperatura por cada 10 K ± 1 mm
Tiempos de reacción
Tiempo de reacción [ms] 330
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor ED2: SSCs (0x8001), Measuring Sensor (0x000A)
Modo SIO
Tipo de puerto maestro requerido A
Datos del proceso analógicos 1
Datos del proceso binarios 2
Tiempo mínimo del ciclo de proceso [ms] 6
DeviceIDs compatibles
Modo de funcionamiento DeviceID
fallo 0x00052C
Condiciones ambientales
Temperatura ambiente [°C] -40...80
Nota sobre la temperatura ambiente
véase diagrama
Temperatura de almacenamiento [°C] -40...90
Grado de protección IP 68; IP 69K
Homologaciones / pruebas
CEM
DIN EN 61326-1 grupo 1: clase A (IO-Link activo); B (IO-Link no activo, con salidas analógicas y de conmutación)
Resistencia a choques
DIN EN 60068-2-27 50 g (11 ms) / 20 g (6 ms)
Resistencia a las vibraciones
IEC 61298-3 2 g (10...1000 Hz)
MTTF [años] 330
Datos mecánicos
Peso [g] 727,15
Materiales inox (1.4404 / 316L); PA; FKM; FVMQ
Materiales en contacto con el fluido PTFE; EPDM
Conexión de proceso G 1 Aseptoflex Vario
Acabado Ra/Rz de las superficies en contacto con el fluido < 0,76
Notas
Notas para la primera puesta en marcha se requiere un maestro IO-Link y un software de parametrización (p. ej. moneo o LR DEVICE).
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Conector: 1 x M12; codificación: A; Contactos: dorado
Diagramas y curvas

ángulo de radiación (α): 10°
Distancia (D) 2 m - ancho del haz de luz (W) 0,4 m
Distancia (D) 4 m - ancho del haz de luz (W) 0,7 m
Distancia (D) 6 m - ancho del haz de luz (W) 1,1 m
Distancia (D) 8 m - ancho del haz de luz (W) 1,4 m
Distancia (D) 10 m - ancho del haz de luz (W) 1,8 m

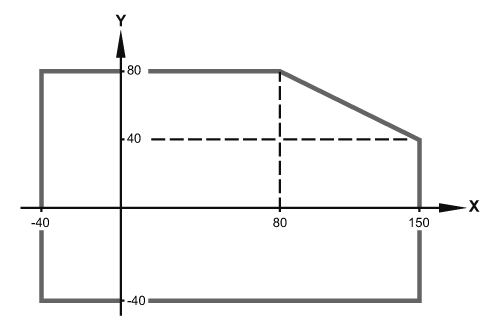

X temperatura del proceso °C
Y Temperatura ambiente °C

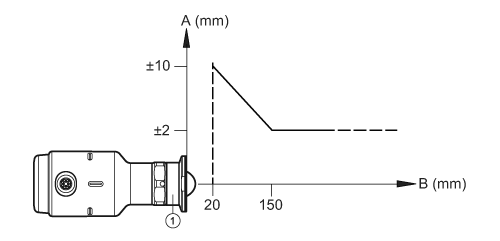

1 Adaptador ejemplo E33208
A Exactitud
B Distancia
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — LW2720-00 — 11.08.2022 —
