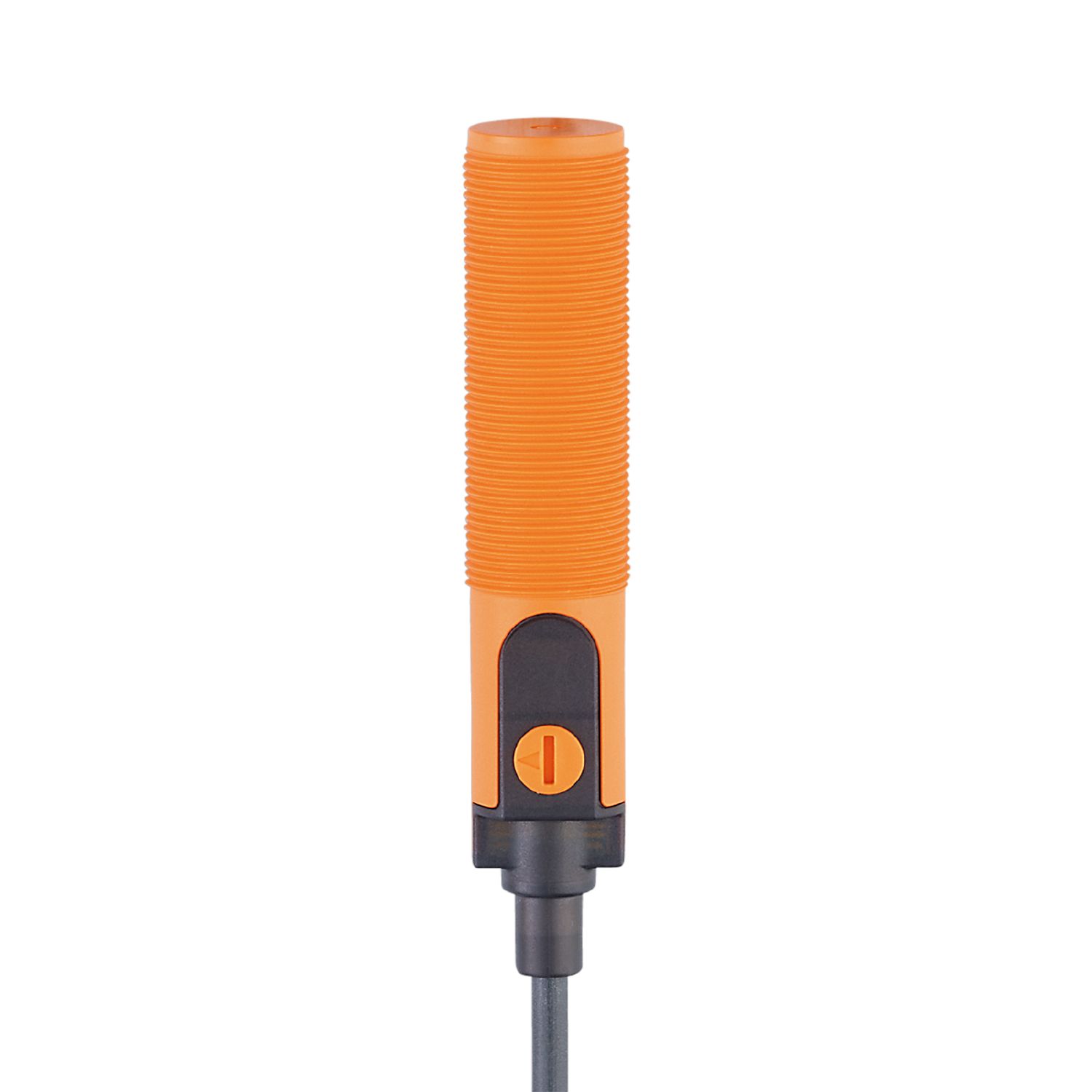

KG5302

Detector capacitivo

KG-3150NBNKG/SL/1P/IO

{{'OPTIONAL_INFO' | productAvailability | error}}

Estimada/o cliente, lamentablemente esta ficha no está disponible en el idioma deseado. Si tiene alguna pregunta, nos puede contactar por e-mail.

Un cordial saludo,
El equipo de ifm


El Precio no incluyen Iva

  • Distancia de conmutación ajustable cómodamente
  • Alto grado de protección para las exigencias de entornos industriales agresivos
  • Uso con fluidos a una temperatura elevada
  • Para detección de posición o para supervisión del nivel
  • ce
  • iolink
Descarga
Technische Details
Características del producto
Alimentación NPN
Función de salida normalmente cerrado
Alcance [mm] 0,5...30
Interfaz de comunicación IO-Link
Carcasa Tipo con rosca
Dimensiones [mm] M18 x 1 / L = 92,5
Campo de aplicación
Temperatura del fluido [°C] -25...110
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Consumo de corriente [mA] < 22
Clase de protección III
Protección contra inversiones de polaridad
Salidas
Alimentación NPN
Función de salida normalmente cerrado
Caída de tensión máx. de la salida de conmutación DC [V] 2,5
Corriente máxima permanente de la salida de conmutación DC [mA] 200
Frecuencia de conmutación DC [Hz] 30
Protección contra cortocircuitos
Resistente a sobrecargas
Rango de detección
Alcance [mm] 0,5...30
Alcance ajustable
Valor por defecto de alcance [mm] 15
Alcance real Sr [mm] 15 ± 10 %
Precisión / diferencias
Histéresis [% del Sr] 1...15
Deriva del punto de conmutación [% del Sr] -15...15
Interfaces
Interfaz de comunicación IO-Link
Tipo de transmisión COM2 (38,4 kBaud)
Revisión IO-Link 1.1
Norma SDCI IEC 61131-9
Perfiles Smart Sensor: Process Data Variable; Device Identification
Modo SIO
Tipo de puerto maestro requerido A
Tiempo mínimo del ciclo de proceso [ms] 20
Condiciones ambientales
Temperatura ambiente [°C] -25...80
Grado de protección IP 65; IP 67; IP 69K
Homologaciones / pruebas
CEM
EN 61000-4-2 30 kV AD / 4 kV CD
EN 61000-4-3 10 V/m
EN 61000-4-4 2 kV
EN 61000-4-6 10 V
EN 55011 clase B
Resistencia a vibraciones
DIN EN 60947-5-2 1 mm de amplitud, periodo de oscilación 5 min., 30 min. por cada eje con resonancia o 55 Hz
Resistencia a choques
DIN EN 60947-5-2 30 g 6 choques / 11 ms semisinusoidal (x, y, z)
MTTF [años] 1269
Datos mecánicos
Peso [g] 71,1
Carcasa Tipo con rosca
Montaje no enrasable
Dimensiones [mm] M18 x 1 / L = 92,5
Nombre de la rosca M18 x 1
Materiales PBT; PC; POM
Par de apriete [Nm] 8
Indicaciones / elementos de mando
Indicador
Estado de conmutación 1 x LED, amarillo
Accesorios
Accesorios incluidos
tuercas de fijación: 2
Notas
Cantidad por pack 1 unid.
Conexión eléctrica
Conexión Cable: 2 m, PUR, Ø 4 mm; 3 x 0,34 mm²
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — KG5302-00 — 19.01.2017 —
