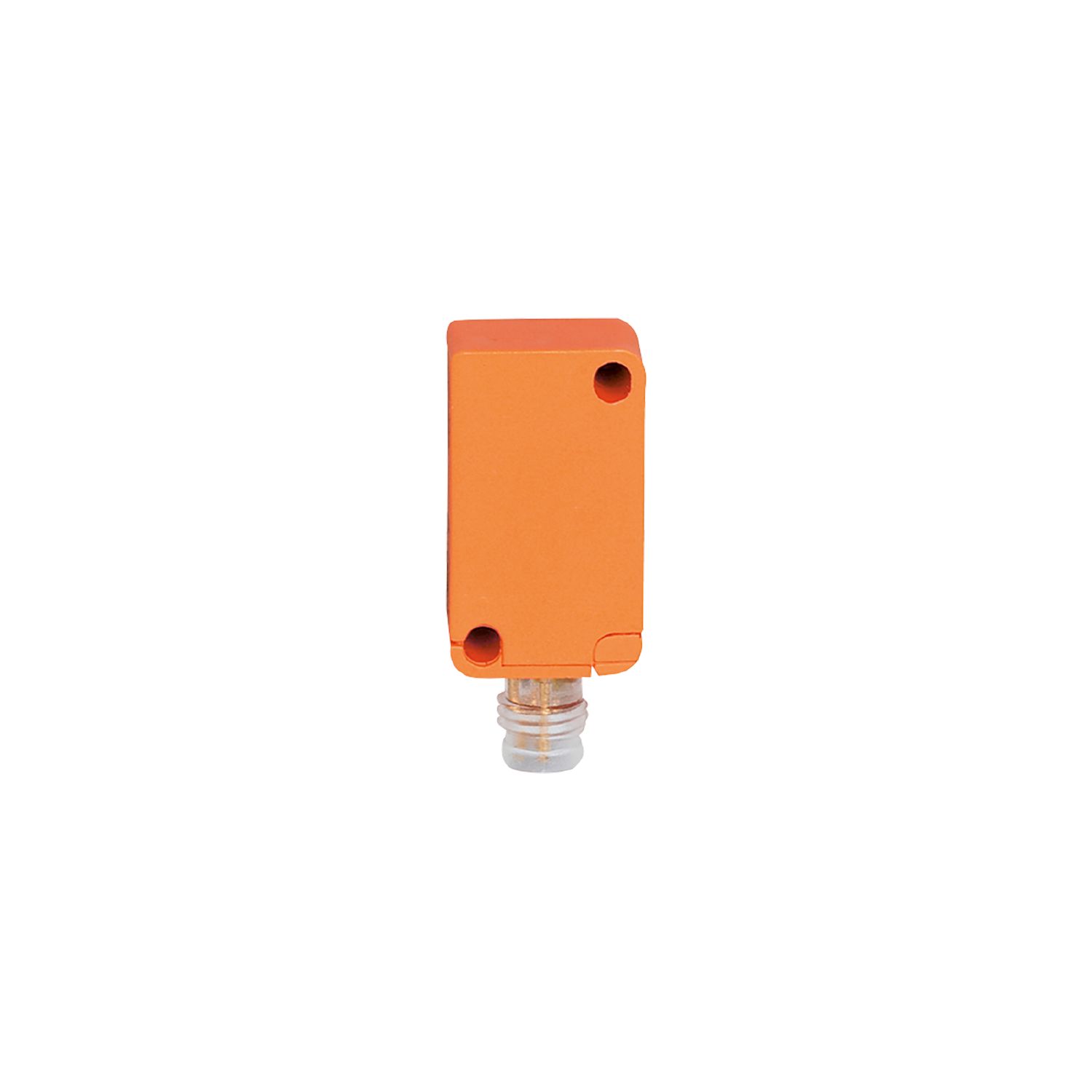

Detector inductivo
IS5071
IS-3004-BPKG/AS
Detector inductivo
IS5071
IS-3004-BPKG/AS
- Diseño rectangular especialmente compacto
- Para aplicaciones con un reducido espacio de instalación
- Frecuencia de conmutación muy alta
- Amplia distancia de conmutación para garantizar una disponibilidad elevada de la instalación
- Con conexión M8 de dimensiones reducidas
El Precio no incluyen Iva.
Características del producto
| Alimentación | PNP |
|---|---|
| Función de salida | normalmente abierto |
| Alcance [mm] | 4 |
| Carcasa | rectangular |
| Dimensiones [mm] | 28 x 10 x 16 |
Datos eléctricos
| Tensión de alimentación [V] | 10...30 DC |
|---|---|
| Consumo de corriente [mA] | 15 |
| Clase de protección | III |
| Protección contra inversiones de polaridad | sí |
Salidas
| Alimentación | PNP |
|---|---|
| Función de salida | normalmente abierto |
| Caída de tensión máx. de la salida de conmutación DC [V] | 2,5 |
| Corriente máxima permanente de la salida de conmutación DC [mA] | 200 |
| Frecuencia de conmutación DC [Hz] | 2000 |
| Protección contra cortocircuitos | sí |
| Resistente a sobrecargas | sí |
Rango de detección
| Alcance [mm] | 4 |
|---|---|
| Alcance real Sr [mm] | 4 ± 10 % |
| Alcance operativo [mm] | 0...3,25 |
Precisión / diferencias
| Histéresis [% del Sr] | 1...15 |
|---|
Condiciones ambientales
| Temperatura ambiente [°C] | -25...70 |
|---|---|
| Grado de protección | IP 65; (con conector hembra de ifm enroscado correctamente: IP 67) |
Homologaciones / pruebas
| CEM |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| MTTF [años] | 3076 | ||||||||
| Homologación UL |
|
Datos mecánicos
| Peso [g] | 11,3 |
|---|---|
| Carcasa | rectangular |
| Montaje | no enrasable |
| Dimensiones [mm] | 28 x 10 x 16 |
| Materiales | PBT; PC |
| Par de apriete [Nm] | < 0,5; (con arandela) |
Indicaciones / elementos de mando
| Indicador |
|
|---|
Notas
| Cantidad por pack | 1 unid. |
|---|
Conexión eléctrica - Conector macho
| Conexión | Conector: 1 x M8; codificación: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — IS5071-00 — 06.03.2003 —
IS5071 –
IS-3004-BPKG/AS
Conexión eléctrica - Conector macho
Conector: 1 x M8; codificación: A
