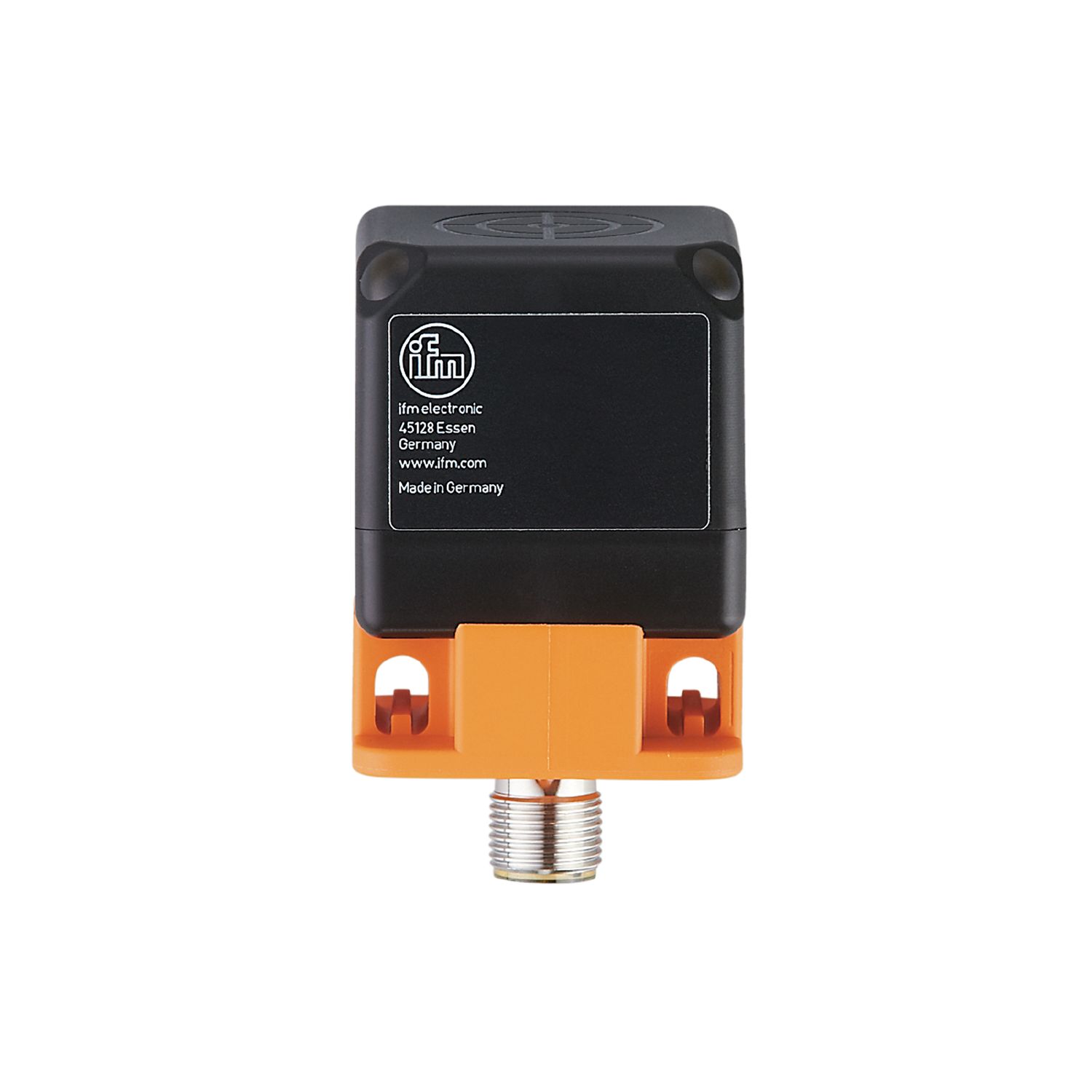

Detector inductivo AS-Interface

Name: IM5118
Brand: ifm
SKU: IM5118
Price: 1634.00 MXN

IM5118

IMC2015-ASI /US-100-DPS

Detector inductivo AS-Interface

IM5118

IMC2015-ASI /US-100-DPS

Con interfaz AS-i
Amplio alcance para aplicaciones en sistemas de transporte
Superficie activa orientable en cinco posiciones
Indicador LED para controlar la distancia de conmutación y el funcionamiento
LED angulares bien visibles desde cualquier posición de montaje

El Precio no incluyen Iva.

Características del producto

Alimentación	AS-i
Alcance [mm]	15
Carcasa	rectangular
Dimensiones [mm]	40 x 40 x 54

Datos eléctricos

Tensión de alimentación [V]	26,5...31,6 DC
Consumo de corriente [mA]	< 35
Clase de protección	III
Protección contra inversiones de polaridad	sí

Salidas

Alimentación	AS-i
Frecuencia de conmutación DC [Hz]	100

Rango de detección

Alcance [mm]	15
Alcance operativo [mm]	0...12,1

Precisión / diferencias

Factor de corrección	acero: 1 / Acero inoxidable: 0,7 / latón: 0,5 / aluminio: 0,5 / cobre: 0,4
Histéresis [% del Sr]	1...20
Deriva del punto de conmutación [% del Sr]	-10...10

Condiciones ambientales

Temperatura ambiente [°C]	-25...70
Grado de protección	IP 67

Homologaciones / pruebas

CEM

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF conducido	10 V
EN 55011	clase B

MTTF [años]

958

Parámetros AS-i

Versión AS-i

3.0

Modo de direccionamiento ampliado

sí

Configuración de E/S AS-i [hex]

Código ID AS-i [hex]

A.E

Certificado AS-i

71901

Bits de datos

Designación	señal de conmutación	Detección no segura	disponibilidad de funcionamiento	no utilizado
estado = 0	target fuera de la zona activa, LED amarillo apagado	target dentro de la zona no segura, el LED rojo parpadea	equipo defectuoso o distancia al fluido < 10 %, el LED rojo parpadea	-
estado = 1	target dentro de la zona activa, LED amarillo encendido	target fuera de la zona no segura, LED rojo apagado	disponibilidad de funcionamiento, LED rojo apagado	valor por defecto

Datos mecánicos

Peso [g]	151,5
Carcasa	rectangular
Superficie activa	orientable en 5 posiciones
Montaje	enrasable
Dimensiones [mm]	40 x 40 x 54
Materiales	PBT; PPE

Indicaciones / elementos de mando

Indicador

Estado de conmutación	1 x LED, amarillo
Función	1 x LED, rojo

Notas

Cantidad por pack	1 unid.

Conexión eléctrica - Conector macho

Conexión	Conector: 1 x M12; codificación: A; bloqueo: con bloqueo, giratorio

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — Nos reservamos el derecho de modificar características técnicas sin previo aviso. — ES-MX — IM5118-00 — 13.04.2023 —
