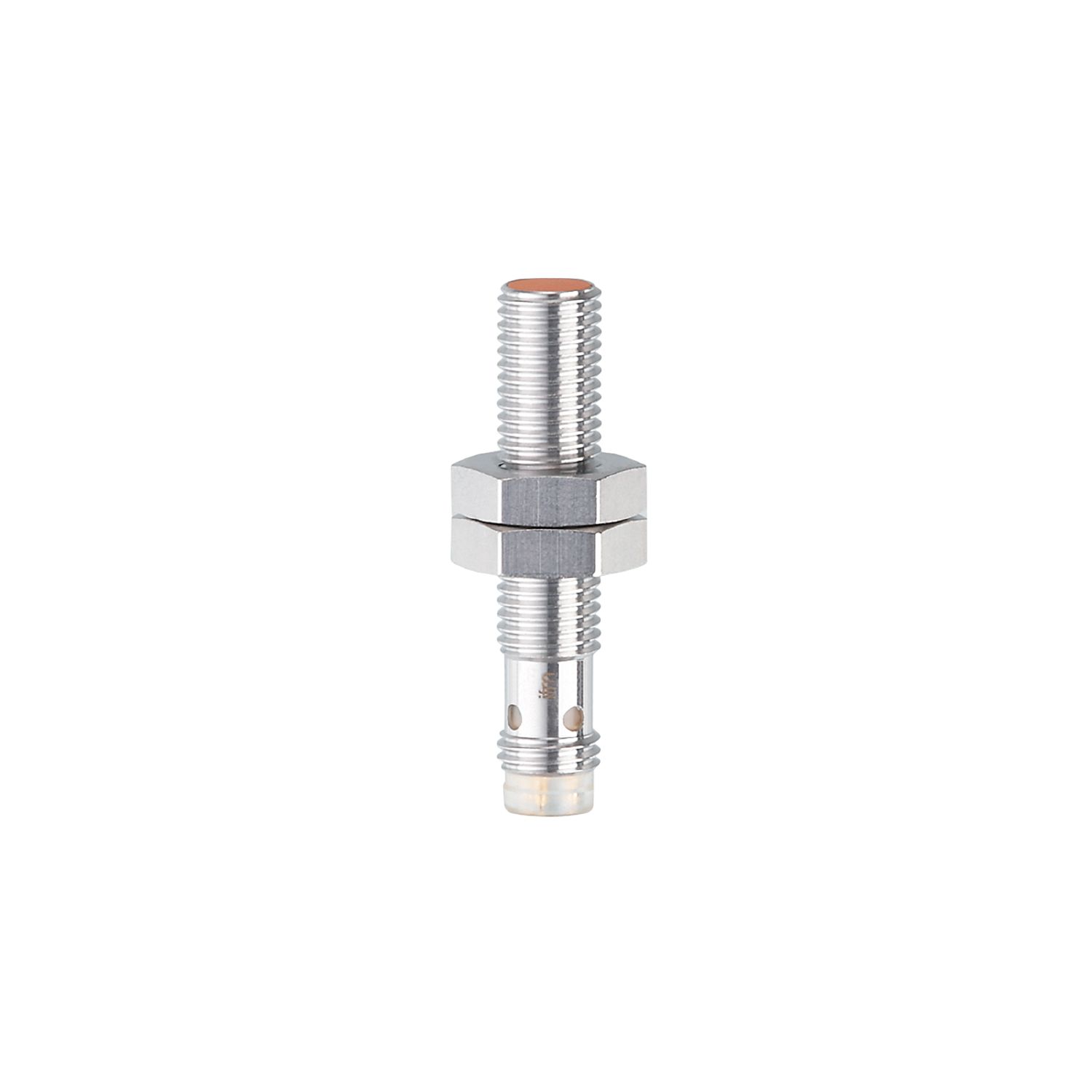

Detector inductivo

IE5338

IEBC003BASKG/AS

Detector inductivo

IE5338

IEBC003BASKG/AS

  • Diseño especialmente corto
  • Para aplicaciones con un reducido espacio de instalación
  • Indicación bien visible del estado de conmutación
  • Amplia distancia de conmutación para garantizar una disponibilidad elevada de la instalación
  • Almacenamiento reducido gracias al funcionamiento como equipo de tres o dos hilos
El Precio no incluyen Iva.
  • ce
  • ukca
  • cul
Características del producto
Alimentación PNP/NPN
Función de salida normalmente abierto
Alcance [mm] 3
Carcasa Tipo con rosca
Dimensiones [mm] M8 x 1 / L = 40
Datos eléctricos
Tensión de alimentación [V] 10...30 DC
Clase de protección III
Protección contra inversiones de polaridad
Salidas
Alimentación PNP/NPN
Función de salida normalmente abierto
Caída de tensión máx. de la salida de conmutación DC [V] 3,5
Corriente de salida mínima [mA] 2; (sólo con operación 2 cables)
Corriente residual máx. [mA] 0,5; (sólo con operación 2 cables)
Corriente máxima permanente de la salida de conmutación DC [mA] 100
Frecuencia de conmutación DC [Hz] 800
Protección contra cortocircuitos
Resistente a sobrecargas
Rango de detección
Alcance [mm] 3
Alcance real Sr [mm] 3 ± 10 %
Alcance operativo [mm] 0...2,4
Precisión / diferencias
Factor de corrección acero: 1 / Acero inoxidable: 0,7 / latón: 0,5 / aluminio: 0,4 / cobre: 0,3
Histéresis [% del Sr] 1...20
Deriva del punto de conmutación [mm] -10...10
Condiciones ambientales
Temperatura ambiente [°C] 0...60
Grado de protección IP 65; IP 67; (con conector hembra de ifm enroscado correctamente)
Homologaciones / pruebas
CEM
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 radiado HF 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-6 HF conducido 10 V
EN 55011 clase B
MTTF [años] 1858
Software integrado incluido
Homologación UL
Ta 0...60 °C
Enclosure type Type 1
Alimentación de tensión Limited Voltage/Current
Número de homologación UL A017
Número de registro UL E174191
Datos mecánicos
Peso [g] 16,5
Carcasa Tipo con rosca
Montaje enrasable
Dimensiones [mm] M8 x 1 / L = 40
Nombre de la rosca M8 x 1
Materiales latón revestido de bronce blanco; Superficie activa: LCP naranja; ventana LED: PPSU; tuercas de fijación: latón revestido de bronce blanco
Par de apriete [Nm] A = 5 mm: 1,5 Nm; B = 2 Nm
Indicaciones / elementos de mando
Indicador
Estado de conmutación 4 LED, amarillo
Accesorios
Componentes incluidos
tuercas de fijación: 2
Notas
Cantidad por pack 1 unid.
Conexión eléctrica - Conector macho
Conector: 1 x M8; codificación: A
