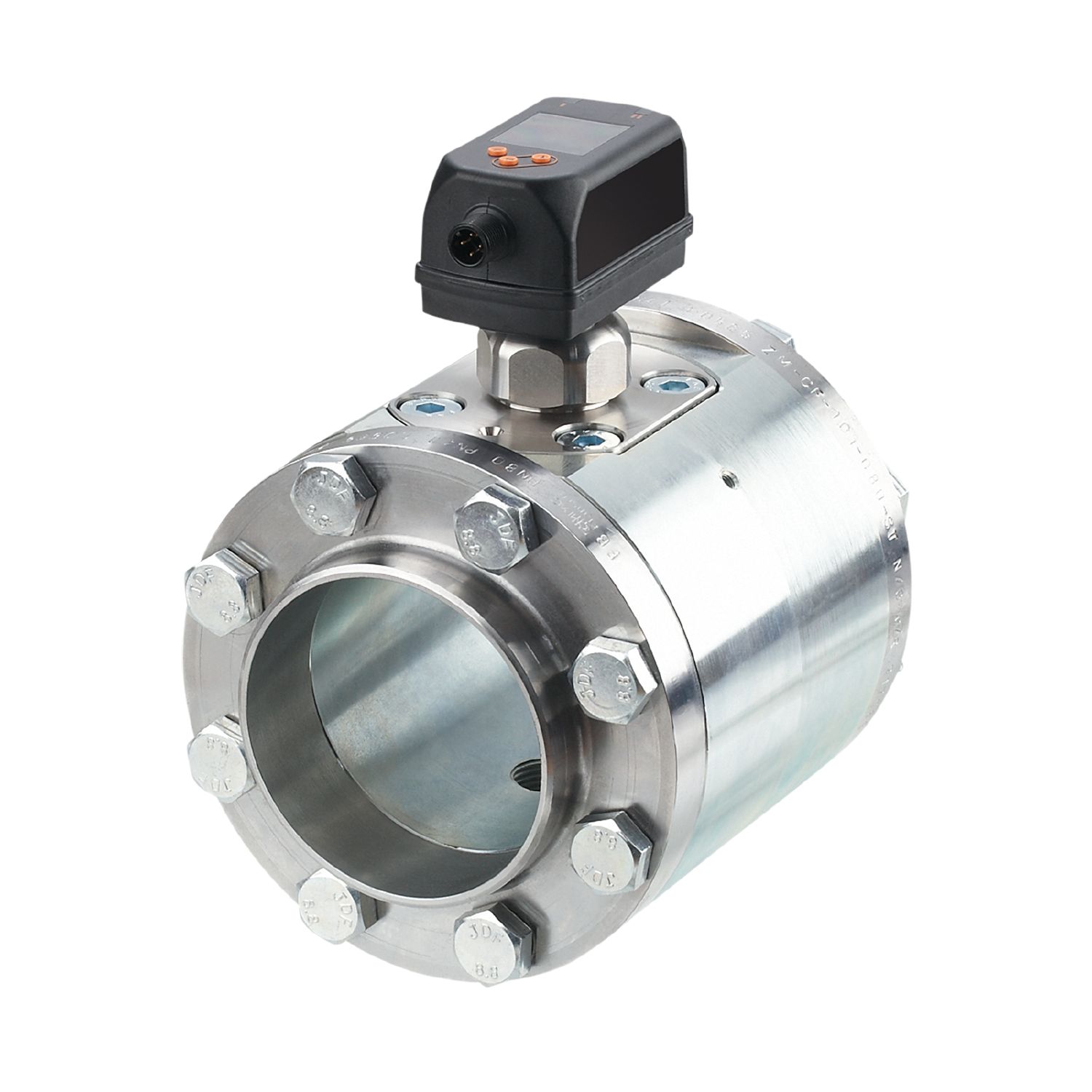

압축공기 미터

SDG350

SDG2 1/2"METRIS PB DN65 SS

압축공기 미터

SDG350

SDG2 1/2"METRIS PB DN65 SS

  • 유량 및 소비의 정밀한 측정
  • 높은 정확도, 반복성 및 측정 동력
  • 산업용 압축 공기 감지용
  • 스위칭 출력, 아날로그 출력 및 펄스 출력 제공
  • 가시성이 우수한 4자리 LED 디스플레이
  • 버튼을 통한 편리한 작동 또는 IO-Link를 통한 파라메터 세팅
  • ce
  • ukca
  • iolink
제품 특성
입력부 및 출력부 수효 디지털 출력 수: 2; 아날로그 출력 수: 1
측정범위
0,6...143,9 m/s 8...2011 m³/h
프로세스 커넥션 플랜지 DN65 DIN 2448 ~에 따르면:DIN EN 10220
어플리케이션
어플리케이션 산업용 어플리케이션
매체 가동기압
매체 온도 [°C] -10...60
최소 버스트 압력 [bar] 64
최소 버스트 압력 [MPa] 6,4
정격압력 [bar] 16
정격압력 [MPa] 1,6
전기적 데이터
동작 전압 [V] 18...30 DC; (SELV/PELV에 대하여)
전류소모 [mA] < 80
보호 클래스 III
양극성 전환 방지 yes
Power-on 지연시간 [s] 1
입력 / 출력
입력부 및 출력부 수효 디지털 출력 수: 2; 아날로그 출력 수: 1
입력
입력 카운터 리셋
출력
출력 시그널 스위칭 시그널; 아날로그 시그널; 펄스 시그널; IO-Link; (구성가능)
전기적 디자인 PNP/NPN
디지털 출력 수 2
출력 기능 normally open / normally closed; (파라메터화 가능)
최대 전압강하 스위칭 출력 DC [V] 2,5
스위칭 출력 DC의 영구적 전류 등급 [mA] 150; (출력당)
아날로그 출력 수 1
아날로그 전류 출력 [mA] 4...20; (확장가능)
최대 부하 [Ω] 500
임펄스 출력 사용량-계량기
쇼트방지 yes
쇼트방지 타입 펄스
과부하 방지 yes
측정 범위 / 설정 범위
측정범위
0,6...143,9 m/s 8...2011 m³/h
표시영역
1,2...172,7 m/s 16...2413 m³/h
보폭
0,1 m/s 1 m³/h
압력감시
측정범위 [bar] -1...16
표시영역 [bar] -1...20
해상도 [bar] 0,05
세트 포인트 SP [bar] -0,92...16
리셋 포인트 rP [bar] -1...15,92
아날로그 시작포인트 [bar] -1...12,8
아날로그 끝포인트 [bar] 2,2...16
증분 [bar] 0,01
용적유량 모니터링
측정범위
0...100000000 m³ 0...353146667,2 scf
표시영역
0...100000000 m³ 0...353146667,2 scf
세트 포인트 SP
0,001...10000000 m³ 0,05...353146667,2 scf
전기충격(임펄스) 값
0,001...10000000 m³ 0,05...353146667,2 scf
증분
0,0001 m³ 0,005 scf
임펄스 길이 [s] 0,002...2
온도 모니터링
측정범위
-10...60 °C 14...140 °F
표시영역
-24...74 °C -11,2...165,2 °F
해상도
0,2 °C 0,5 °F
세트 포인트 SP
-9,7...60 °C 14,6...140 °F
리셋 포인트 rP
-10...59,7 °C 14...139,4 °F
아날로그 시작포인트
-10...46 °C 14...114,8 °F
아날로그 끝포인트
4...60 °C 39,2...140 °F
증분
0,1 °C 0,1 °F
정확성 / 편차
정확성 (측정영역 내에서) 클래스 141: ± (3 % MW + 0,3 % MEW); 클래스 344: ± (6 % MW + 0,6 % MEW) ; ISO 8573-1:2010가 준수된 공기 품질; 기준 조건: 인렛 (inlet) 파이프 길이 >= 113 cm 아웃렛 (outlet) 파이프 길이 >= 15 cm; 기준 온도: 18..26 °C; 표준 관류량 8...1155 m³/h; (표준 관류량 DIN_ISO_2533 15 °C , 1013,25 mbar, 0 % r.H.)
압력감시
반복성 [최종 값의 %] ± 0,2
특성곡선 이탈 [최종 값의 %] < ± 0,5; (BFSL = Best Fit Straight Line (최소값 조정))
스팬의 최대 온도계수 (TEMPCO) [% MEW / 10 K] ± 0,3
제로 포인트의 최대 온도계수 [% MEW / 10 K] ± 0,1
온도 모니터링
정확성 [K] ± 0,5; (유량 측정 영역 한계점에서의 매체 유량)
반응시간
반응시간 [s] 0,1; (dAP = 0)
댐핑 프로세스 값 dAP [s] 0...5
압력감시
반응시간 [s] 0,05
온도 모니터링
응답 동력 T05 / T09 [s] T09 = 0,5
스프트웨어 / 프로그래밍
파라메터 셋팅 옵션 히스테리시스 / 윈도; normally open / normally closed; 전류/펄스 출력; 디스플레이가 회전되며 switched off 될 수 있습니다.; 디스플레이 유닛; 토탈라이져
인터페이스
통신 인터페이스 IO-Link
전송 타입 COM2 (38,4 kBaud)
IO 링크 수정 1.1
SDCI 표준 IEC 61131-9 CDV
프로파일 Digital Measuring Sensor (0x800A), Identification and Diagnosis (0x4000)
SIO 모드 yes
필수 마스터 포트 타입 A
프로세스 데이터 아날로그 8
프로세스 데이터 바이너리 2
최소 프로세스 주기시간 [ms] 7,2
DevideIDs 지원됨
작동 방식 DeviceID
default 1537
작동 조건
주변온도 [°C] 0...60
저장온도 [°C] -20...85
최대 상대 공기습도 [%] 90
보호등급 IP 65; IP 67
테스트 / 인증서
EMC
DIN EN 60947-5-9
진동 내구성
DIN EN 68000-2-6 5 g (10...2000 Hz)
MTTF [년 (해)] 167
압력 장비 지침 Modul A; 그룹 2 유체용으로 사용될 수 있습니다.; 요청시 그룹 1 유체
기계적 데이터
무게 [g] 9630
재질 PBT/PC-GF30; PPS GF40; 스텐레스 (1.4301 / 304); 스텐레스 (1.4305 / 303); 스텐레스 (1.4404 / 316L); 플루오르 탄성고무 (FKM)
재질 (침수부품) 스텐레스 (1.4301 / 304); 스텐레스 (1.4404 / 316L); 플루오르 탄성고무 (FKM); 세라믹 유리를 부동상태로 바꿈; PPS GF40; Al2O3 (세라믹); 아크릴산염; 파이프 섹션: 스텐레스 (1.4301 / 304)
프로세스 커넥션 플랜지 DN65 DIN 2448 ~에 따르면:DIN EN 10220
디스플레이 / 작동 요소
디스플레이
컬러 디스플레이 1,44", 128 x 128 화소(화면 구성단위)
2 x LED, 황색
비고
비고
MW = 측정값
MEW = 측정영역의 최종값
D = 내부 파이프 직경
측정범위, 디스플레이 그리고 세팅범위등은 DIN ISO 2533을 준수한 전기 용적규격에 해당됩니다.
설치와 작동에 대한 정보는 설명서를 참조하시기 바랍니다.
포장당 1 갯수
전기적 연결
연결부 커넥터: 1 x M12; 코딩: A
