프로파일 센서

OPD100

OPDLFPKG

프로파일 센서

OPD100

OPDLFPKG

  • 검출체 프로필 확인을 위한 PMD 프로파일러
  • 부품의 올바른 조립을 보장하기 위한 인라인 품질 관리 확인
  • 소프트웨어가 필요하지 않은 빠른 셋업
  • 물체 위치에 대한 높은 허용오차를 위해 거리에 무관한 측정
  • 외부 광선에 대한 내성 – 스크리닝 또는 외부 조명이 요구되지 않음
  • 소프트웨어를 통한 프로파일 가시화 옵션
  • ce
  • ukca
  • cul
  • iolink
제품 특성
빛의 형태 적색 광선
레이져 보호등급 1
전기적 데이터
동작 전압 [V] 10...30 DC; (cULus를 준수한 "supply class 2")
전류소모 [mA] < 200; (10 V)
보호 클래스 III
양극성 전환 방지 yes
Power-on 지연시간 [s] 2
빛의 형태 적색 광선
웨이브 길이 [nm] 650
입력 / 출력
입력부 및 출력부 수효 디지털 입력 수: 1; 디지털 출력 수: 2
입력
트리거(Trigger) 외부
디지털 입력 수 1
출력
전기적 디자인 PNP/NPN; (파라메터화 가능)
디지털 출력 수 2
출력 기능 2 x normally open / normally closed; (파라메터화 가능)
각각의 출력에 대한 전기 적재력 [mA] 100
쇼트방지 타입 펄스
과부하 방지 yes
측정 범위 / 설정 범위
측정 간격 (Z 방향) [mm] 150...300
최소 측정 거리의 너비 측정 거리 (X 방향) [mm] 45; (간격 = 150mm)
최대 측정 거리의 너비 측정 거리 (X 방향) [mm] 90; (간격 = 300mm)
측량 주파수 [Hz] 5
정확성 / 편차
측정 값 해상도
Z-방향 200 µm
X-방향 250 µm
정확성
Z-방향 ± 500 µm
X-방향 ± 500 µm
배경 흰색 (90 % 반사도)
스프트웨어 / 프로그래밍
저장가능한 프로파일 수 1
관심영역 (ROI) 수 1
인터페이스
통신 인터페이스 IO-Link
전송 타입 COM3 (230,4 kBaud)
IO 링크 수정 1.1
SDCI 표준 IEC 61131-9
프로파일 Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis
SIO 모드 yes
필수 마스터 포트 타입 A
최소 프로세스 주기시간 [ms] 2,3
IO-Link 프로세스 데이터 (주기적)
동작원리 bit 길이
프로세스 값 16
디바이스 상태 4
바이너리 스위칭 정보 1
IO-Link 기능 (비주기적) 동작 시간 카운터; 트리거 이벤트 수; ROI 세팅
DevideIDs 지원됨
작동 방식 DeviceID
default 1260
참고
자세한 내용은 IODD PDF 파일 "다운로드"를 참조하십시오.
작동 조건
주변온도 [°C] -10...55
저장온도 [°C] -40...60
보호등급 IP 65
외부광선에 대한 최대 내구성 [klx] 20
테스트 / 인증서
EMC
EN 60947-5-2
레이져 보호등급 1
레이저 보호에 관한 참고사항
주의: 레이져광선
레이저 클래스: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
2007년 6월자 Laser Notice 번호 50에 따른 편차를 제외한 21 CFR 1040에 상응합니다.
MTTF [년 (해)] 155
UL 인증서
Ta -10...55 °C
Enclosure type Type 1
전압 공급 Class 2
파일 번호 UL E174191
기계적 데이터
무게 [g] 535,8
크기 [mm] 88 x 65 x 28,5
재질 하우징: 아연 주조함; PPSU; ABS; PMMA; PBT / PC; EPDM; 정면 렌즈: PMMA
디스플레이 / 작동 요소
디스플레이
스위칭 상태 1 x LED, 황색
디스플레이 작동 1 x LED, 녹색
컬러 디스플레이
비고
포장당 1 갯수
전기적 연결
연결부 커넥터: 1 x M12; 코딩: A

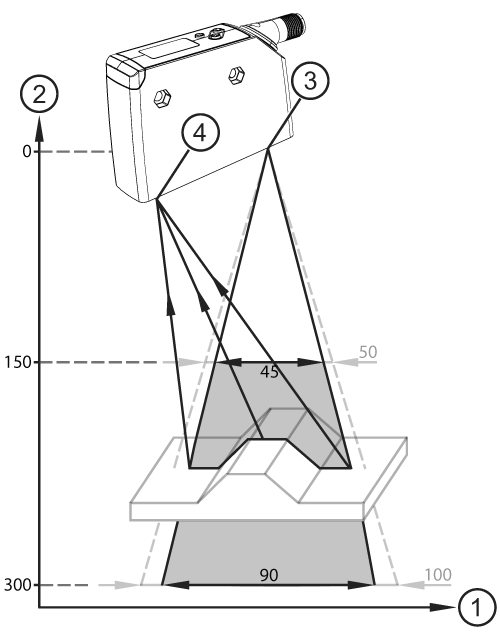

다이어그램 및 그래프
1 X-방향
2 Z-방향
3 레이져 빔 조리개
4 수광기
추가 자료
라이트 라인
측정 간격 (Z 방향) 라이트 라인
150 mm 50 x 1 mm
300 mm 100 x 1 mm
이 값은 다음을 위하여 유용합니다.
검출물체에 외부광선 < 20 klx
일정한 주변 조건 23 °C / 960 hPa
분당 최소 power-on 시간 10
