OG5061

미러 반사형 센서

OGPLFPKG/B6/V4A/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

고객님.
죄송합니다. 이 데이터시트는 요청한 언어로 제공되지 않습니다. 다른 질문 사항이 있으시면 이메일로 문의해 주시기 바랍니다.

감사합니다.
ifm 팀

다운로드
Technische Details
제품 특성
빛의 형태 적색 광선
레이져 보호등급 2
하우징 나선형 홈이 파여진 형태
크기 [mm] M18 x 1 / L = 72
어플리케이션
동작원리 미러 반사형 센서
전기적 데이터
동작 전압 [V] 10...30 DC
전류소모 [mA] < 30; (작동; $Einstellung: < 50 mA)
보호 클래스 II
양극성 전환 방지 yes
빛의 형태 적색 광선
웨이브 길이 [nm] 675
Typ. 수명 [h] 50000
출력
전기적 디자인 PNP
출력 기능 밝음과 어두움 스위치; (파라메터화 가능)
최대 전압강하 스위칭 출력 DC [V] 2,5
기능 확인 출력의 최대 전압 강하 [V] 3,5
기능체크 출력을 위한 최대 전류 부하 [mA] 10
스위칭 출력 DC의 영구적 전류 등급 [mA] 200
스위칭 주파수 DC [Hz] 500
쇼트방지 yes
쇼트방지 타입 펄스
과부하 방지 yes
범위
감지범위 [m] 0,2...13; (트리플 미러 Ø 80 E20005)
레인지 조정가능 yes
검출 가능한 가장 작은 물체의 직경 [mm] 3
최대 라이트 스폿 직경 [mm] 25
라이트 스폿 직경 관함 최대 레인지
작동 조건
주변온도 [°C] -10...50
보호등급 IP 67
테스트 / 인증서
EMC
EN 60947-5-2
EN 55011 B 등급
레이져 보호등급 2
레이저 보호에 관한 참고사항
주의: 레이져광선
펄스 성능: <= 2,2 mW
웨이브 길이: 675 nm
주파수: 2,2 kHz
임펄스 길이: 24 µs
빔을 쳐다보지 마십시오.
레이저 광선에 노출시키지 마십시오.
레이저 클래스: 2
EN 60825-1
기계적 데이터
하우징 나선형 홈이 파여진 형태
크기 [mm] M18 x 1 / L = 72
스레드 지정 M18 x 1
재질 스텐레스 (1.4404 / 316L); PBT
렌즈 재질
PMMA
디스플레이 / 작동 요소
디스플레이
스위칭 상태 1 x LED, 황색
작동 1 x LED, 녹색
동작원리 1 x LED, 적색
액세서리
액세서리 (공급됨)
잠금 너트: 2 x
비고
포장당 1 갯수
전기적 연결
연결부 커넥터: 1 x M12; 접촉점: 금으로 도금함
다이어그램 및 그래프

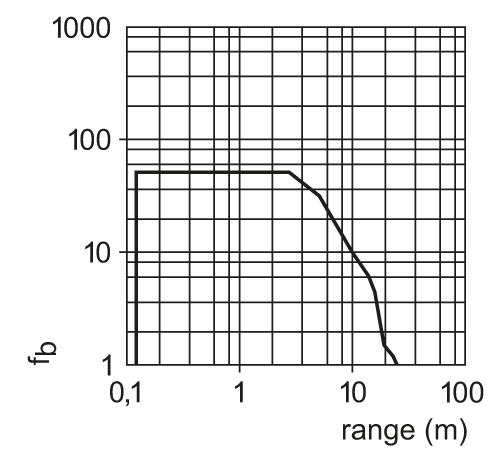

초과이득 그래프
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — OG5061-01 — 16.07.2007 —
