- OA5103
투과형 센서 수광기
OA5103
OAE-FCKG/T
투과형 센서 수광기
OA5103
OAE-FCKG/T
제품번호가 더 이상 유효하지 않음 - 보관 항목 (아카이브)
대체 제품: O4E500 제품 비교: OA5103 / O4E500 대체품과 액세서리를 선택하실 경우 혹시라도 기술정보에 착오가 있는지의 여부를 주의하십시오 !
제품 특성
| 빛의 형태 | 적외선 |
|---|---|
| 하우징 | 정사각형 |
어플리케이션
| 특수성(시스템) | 기능 점검 출력 |
|---|---|
| 동작원리 | 투과형 센서 |
전기적 데이터
| 동작 전압 [V] | 10...36 DC |
|---|---|
| 전류소모 [mA] | < 50 |
| 보호 클래스 | II |
| 양극성 전환 방지 | yes |
| 빛의 형태 | 적외선 |
| 웨이브 길이 [nm] | 880 |
출력
| 전기적 디자인 | PNP/NPN |
|---|---|
| 출력 기능 | 밝음과 어두움 스위치; (파라메터화 가능) |
| 기능 점검 출력 | yes |
| 기능체크 출력을 위한 최대 전류 부하 [mA] | 10 |
| 스위칭 출력 DC의 영구적 전류 등급 [mA] | 250 |
| 이중 출력 모드에서 최대 전류 부하 [mA] | 100 |
| 스위칭 주파수 DC [Hz] | 300 |
| 쇼트방지 | yes |
| 쇼트방지 타입 | 펄스 |
| 과부하 방지 | yes |
| 시간 기록계 [s] | 0,5...10 |
범위
| 투광기 / 수광기 | 수광기 |
|---|---|
| 감지범위 [m] | < 50 |
| 레인지 조정가능 | yes |
작동 조건
| 주변온도 [°C] | -25...60 |
|---|---|
| 보호등급 | IP 65 |
테스트 / 인증서
| EMC |
|
|---|
기계적 데이터
| 무게 [g] | 0,287 | |
|---|---|---|
| 하우징 | 정사각형 | |
| 크기 [mm] | 90 x 30 x 70 | |
| 재질 | PPO 수정함 | |
| 렌즈 재질 |
|
디스플레이 / 작동 요소
| 디스플레이 |
|
||||||
|---|---|---|---|---|---|---|---|
| 작동 요소 |
|
액세서리
| 구성 부품 |
|
|---|
비고
| 포장당 | 1 갯수 |
|---|
전기적 연결
| 연결부 | 터미널: ...1,5 mm²; 케이블 피복: Ø 4,5...10 mm; 케이블 글랜드: M16 X 1,5 |
|---|
다이어그램 및 그래프
|

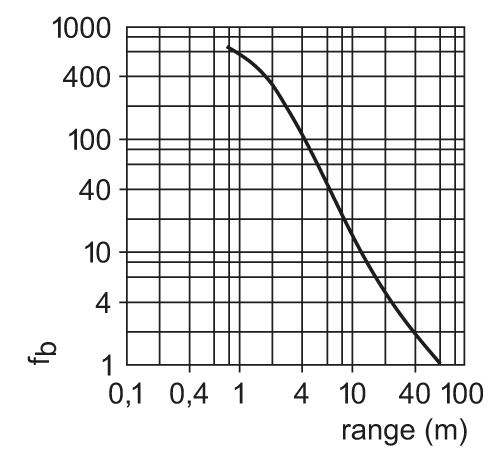

초과이득 그래프
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — OA5103-00 — 12.02.2007 —
OA5103 –
OAE-FCKG/T
- 1
- 커버 안면에 선택 스위치 및 포텐쇼미터
- 윗쪽 렌즈의 수신기
전기적 연결
터미널: ...1,5 mm²; 케이블 피복: Ø 4,5...10 mm; 케이블 글랜드: M16 X 1,5
연결부
- 5
- 기능 점검 출력
