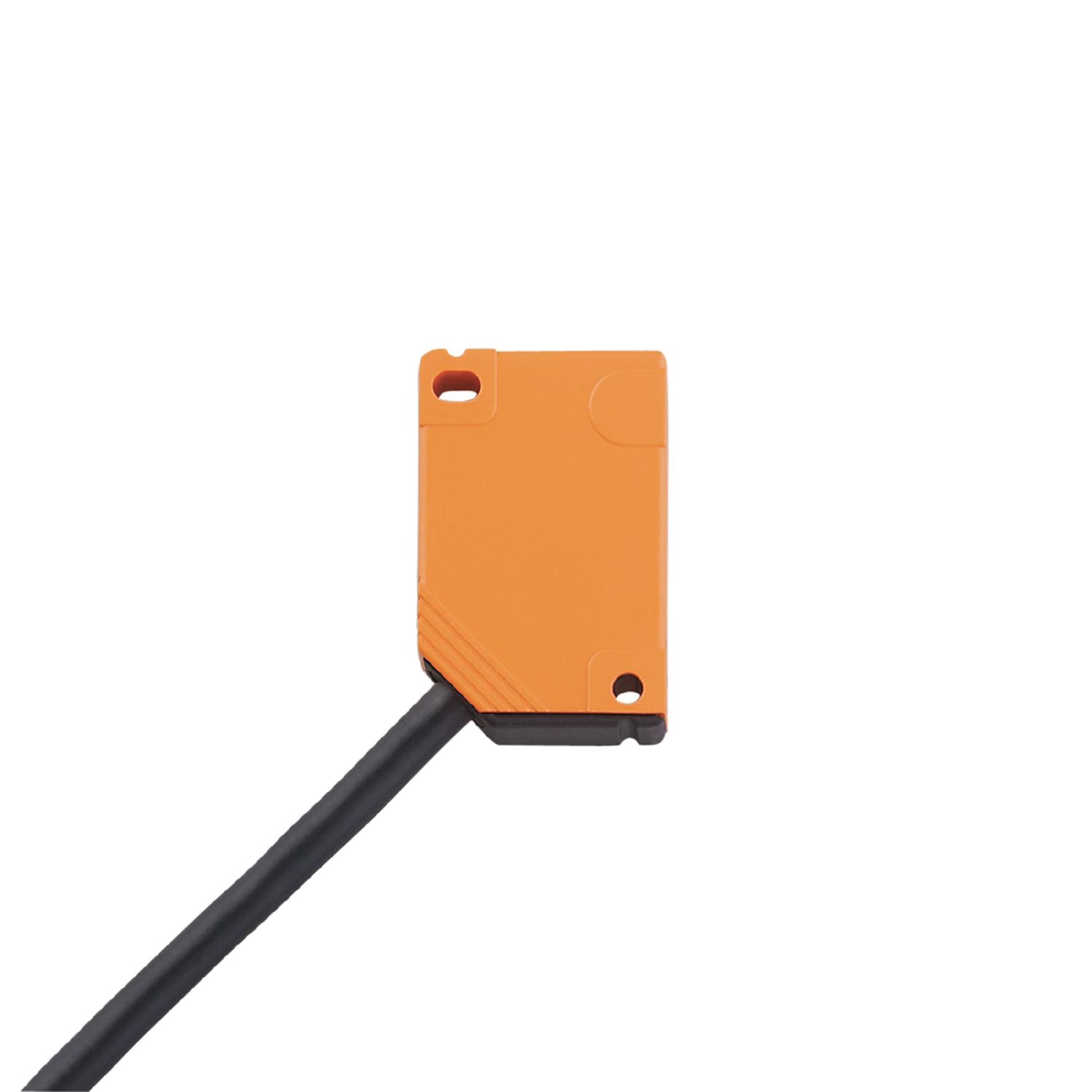

유도형 근접센서
IN5281
IN-2004-ARKG/2A/3M
유도형 근접센서
IN5281
IN-2004-ARKG/2A/3M
- 공간 절약형 사각 하우징
- 공간이 제한된 곳에서 사용하기에 적합
- 높은 충격 및 진동 저항
- Kraftfahrt-Bundesamt(독일 연방 교통 공단)에서 E1 유형 승인
- 광범위한 작동 온도 범위
제품 특성
| 전기적 디자인 | PNP |
|---|---|
| 출력 기능 | N.O. |
| 검출간격 [mm] | 4 |
| 하우징 | 정사각형 |
| 크기 [mm] | 40 x 12 x 26 |
어플리케이션
| 특수성(시스템) | 할로겐 함유되지 않음 |
|---|
전기적 데이터
| 동작 전압 [V] | 10...36 DC |
|---|---|
| 보호 클래스 | II |
| 양극성 전환 방지 | yes |
출력
| 전기적 디자인 | PNP |
|---|---|
| 출력 기능 | N.O. |
| 최대 전압강하 스위칭 출력 DC [V] | 4 |
| 최소부하전류 [mA] | 5 |
| 최대 누수 전류 [mA] | 1 |
| 스위칭 출력의 단시간 전류 정격 [mA] | 2000; (단단한 금속판 또는 냉각판에 마운팅되는 경우에만: 150 x 50 x 2 mm 부하 전류 4초의 최대 switch-on 시간을 가진 간헐적인 작동 그 후 2 초간 유지되는 부하 전류의 최소 switch-off 시간이 유지되어야 합니다.) |
| 스위칭 주파수 DC [Hz] | 70 |
범위
| 검출간격 [mm] | 4 |
|---|---|
| 실제 감지범위 Sr [mm] | 4 ± 10 % |
| 작업거리 [mm] | 0...3,25 |
정확성 / 편차
| 교정 계수 | 금속: 1 / 스텐레스: 0,7 / 황동: 0,5 / 알루미늄: 0,4 / 구리: 0,3 |
|---|---|
| 히스테리시스 [Sr 의 %] | 1...15 |
| 접합점 드리프트 [Sr 의 %] | -10...10 |
작동 조건
| 주변온도 [°C] | -25...80 |
|---|---|
| 보호등급 | IP 67 |
테스트 / 인증서
| MTTF [년 (해)] | 874 |
|---|
기계적 데이터
| 무게 [g] | 143 |
|---|---|
| 하우징 | 정사각형 |
| 설치방식 | 돌출형 마운팅 |
| 크기 [mm] | 40 x 12 x 26 |
| 재질 | PBT |
| 조임 토크 [Nm] | < 0,5 |
|---|
| 조임 토크 [Nm] | < 1,2; (황동이 대상물과 접촉되도록 삽입) |
|---|
디스플레이 / 작동 요소
| 디스플레이 |
|
|---|
비고
| 포장당 | 1 갯수 |
|---|
전기적 연결
| 연결부 | 케이블: 3 m, PUR, 할로겐 함유되지 않음; 2 x 0,5 mm² |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 기술 변경은 통보되지 않습니다. — KO-KR — IN5281-00 — 08.04.2024 —
IN5281 –
IN-2004-ARKG/2A/3M
- 1
- 고정용 구멍
- 2
- 나사식 부시 (bush) M3 깊이 5,8 mm
전기적 연결
케이블: 3 m, PUR, 할로겐 함유되지 않음; 2 x 0,5 mm²
연결부
- 코어 색상 :
- BN =
- 갈색
- BU =
- 청색
