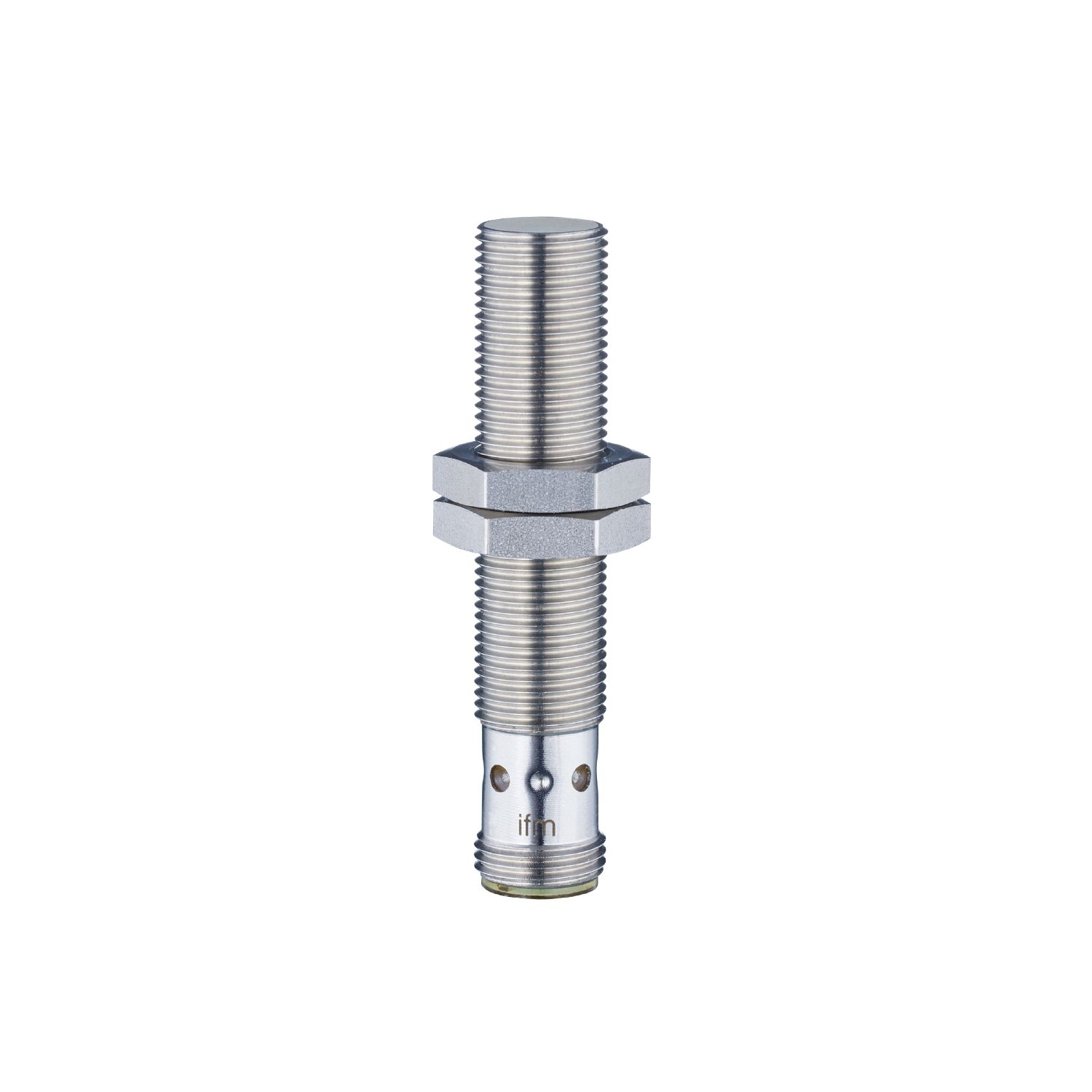

Name: IFP200
Brand: ifm
SKU: IFP200
Price: 924000.00 KRW

제품 특성

전기적 디자인	PNP/NPN; (파라메터화 가능)
출력 기능	normally open / normally closed; (파라메터화 가능)
통신 인터페이스	IO-Link
하우징	나선형 홈이 파여진 형태
크기 [mm]	M12 x 1 / L = 60

어플리케이션

특수성(시스템)	전자기 필드 면역성
전자기 필드 면역성	yes
최대 전자기 필드 면역성 [mT]	300

전기적 데이터

동작 전압 [V]	10...30 DC
전류소모 [mA]	< 20
보호 클래스	III
양극성 전환 방지	yes

출력

전기적 디자인	PNP/NPN; (파라메터화 가능)
출력 기능	normally open / normally closed; (파라메터화 가능)
최대 전압강하 스위칭 출력 DC [V]	2,5
스위칭 출력 DC의 영구적 전류 등급 [mA]	100
스위칭 주파수 DC [Hz]	75
쇼트방지	yes
과부하 방지	yes

범위

스위치포인트 IO-Link [mm]	0,4...1,94
측정 레인지 IO-Link [mm]	0,2...2

정확성 / 편차

반복성	< 10 µm

공장설정상태 캘리브레이션 (타겟: 알루미늄, 24x24 mm)

해상도 [µm]	5
온도 이탈	± 0,8 µm/K
선형 편차	± 10 µm

어플리케이션 캘리브레이션 (1 포인트 캘리브레이션; 타겟: 철강, 24x24 mm)

해상도 [µm]	5
온도 이탈	± 2 µm/K
선형 편차	± 75 µm

어플리케이션 캘리브레이션 (3 포인트 캘리브레이션, 타겟: 철강, 12x12 mm)

해상도 [µm]	5
온도 이탈	± 2 µm/K
선형 편차	± 50 µm

인터페이스

통신 인터페이스

IO-Link

전송 타입

COM2 (38,4 kBaud)

IO 링크 수정

1.1

SDCI 표준

IEC 61131-9 CDV

프로파일

Smart Sensor: Device Identification; Device Diagnosis; Device Teach Channel; Binary Data Channel; Process Data Variable

SIO 모드

yes

필수 마스터 포트 타입

A

최소 프로세스 주기시간 [ms]

3,2

DevideIDs 지원됨

작동 방식	DeviceID
default	1704

작동 조건

주변온도 [°C]	-25...70
보호등급	IP 65; IP 66; IP 67; IP 68; IP 69K

테스트 / 인증서

EMC

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF 방사함	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 HF 전도됨	10 V
EN 55011	B 등급

진동 내구성

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 주파수당 50 스윕 사이클; 3 축에서 분당 1 옥타브

쇼크 내구성

EN 60068-2-27 Ea

100 g 11 ms half-sine; 세가지 좌표축에 따른 각 방향에서 3 쇼크

지속적인 쇼크 내구성

EN 60068-2-27 Eb

40 g 6 ms; 세가지 좌표축에 따른 각 방향에서 4000 쇼크

급격한 온도변화

EN 60068-2-14 Na

TA = -25 °C; TB = 70 °C; t1 = 30 min; t2 = < 10 s; 50 주기

MTTF [년 (해)]

1357

임베디드 소프트웨어 포함됨

yes

UL 인증서

Ta	-25...70 °C
Enclosure type	Type 1
전압 공급	Limited Voltage/Current
UL 인증서 번호	A005
파일 번호 UL	E174191

기계적 데이터

무게 [g]	54,9
하우징	나선형 홈이 파여진 형태
설치방식	매립형으로 설치 가능함
크기 [mm]	M12 x 1 / L = 60
스레드 지정	M12 x 1
재질	하우징: 스텐레스 (1.4404 / 316L); 감지면: LCP 흰색; LED 윈도: PEI; 잠금 너트: 스텐레스 (1.4404 / 316L)
조임 토크 [Nm]	7

디스플레이 / 작동 요소

디스플레이

스위칭 상태	4 x LED, 황색
SIO 모드
전류가 공급되는 출력 단계	LED, 황색 점등됨:
IO Link 모드
측정 영역에서 목표물	LED, 황색 점등됨:

액세서리

구성 부품

잠금 너트: 2

비고

포장당	1 갯수

전기적 연결 - 플러그

연결부	커넥터: 1 x M12; 코딩: A

다이어그램 및 그래프

선형 편차

x	측정값 [µm]
y	선형 편차 [µm]
1	공장설정상태 캘리브레이션 (타겟: 알루미늄, 24x24 mm)
2	어플리케이션 캘리브레이션 (1 포인트 캘리브레이션; 타겟: 철강, 24x24 mm)
3	어플리케이션 캘리브레이션 (3 포인트 캘리브레이션, 타겟: 철강, 12x12 mm)
