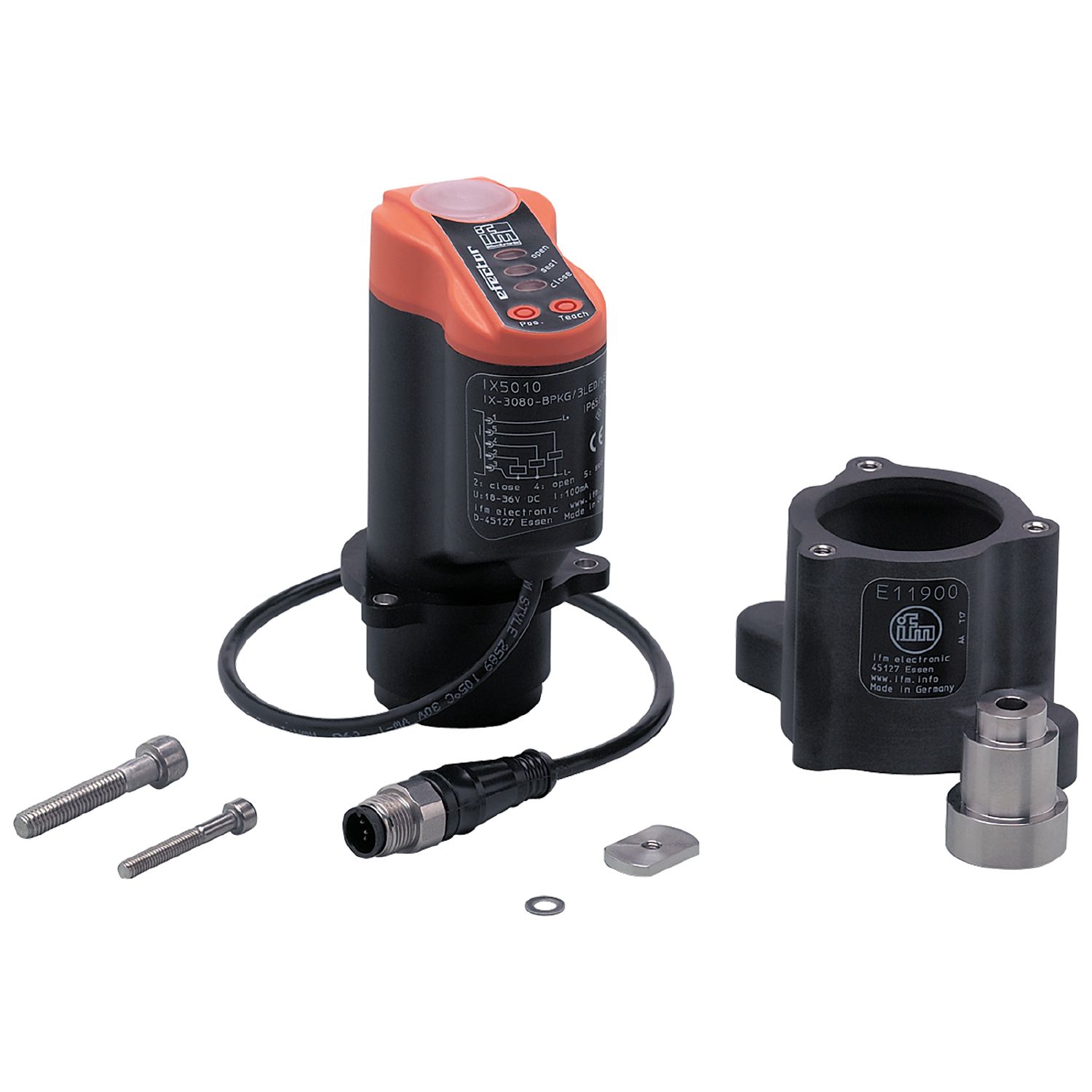

ポジションセンサ 弁棒上昇式バルブ用
ZZ0214
SET IX5010+E11900
ポジションセンサ 弁棒上昇式バルブ用
ZZ0214
SET IX5010+E11900
- 単座弁、複座弁およびダイアフラムバルブの位置フィードバック
- スイッチング出力は自由に選択可能: バルブ開/閉、シートリフト
- 3つのバイナリーパルスピックアップの代用
- 全測定範囲で0.2 mmの分解能を確保
- 押しボタンでバルブ位置をプログラミング
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
製品特性
| 外形寸法 [mm] | 65 x 43 x 110 |
|---|
使用環境条件
| 使用周囲温度 [°C] | -25～85 | |
|---|---|---|
| 使用周囲温度に関する注意 |
|
|
| 保護構造 | IP 65, IP 67, (センサの機械的損傷から充分に保護されるバルブヘッド内への取付けの場合のみ有効です。) |
試験 / 認証
| EMC |
|
|---|
機械的仕様
| 重量 [g] | 491 |
|---|---|
| 外形寸法 [mm] | 65 x 43 x 110 |
備考
| 梱包数 | 1 個 |
|---|
電気接続 - プラグ
| 接続 | コネクタ式: 1 x M12, コーディング: A |
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — ZZ0214-00 — 01.10.2007 —
ZZ0214 –
SET IX5010+E11900
電気接続 - プラグ
コネクタ式: 1 x M12, コーディング: A
接続
- 4: OUT 3 open
- 5: OUT 1 seat
- 2: OUT 2 close
