  6. SM9604

SM9604

電磁誘導式流体センサー

SMN32XGX50KG/US-100

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • フロー、消費、および媒体温度を正確に測定
  • 高い精度と繰返し精度、測定ダイナミクス
  • 水冷却回路用
  • 2つの正確なアナログ出力付き
  • はっきり見やすい4桁LEDディスプレイ
  • ce
  • eac
  • cul
  • crn
ダウンロード
Technische Details
製品特性
Number of inputs and outputs アナログ出力数、アナログ出力: 2
測定範囲、検出距離
5~300 l/min 0.3~18 m³/h 80~4755 gph 1.3~79.3 gpm
接圧部、容器接続部 接圧部 1 1/2 NPT DN40
アプリケーション
特性 金メッキ処理
アプリケーション 空検知機能, 工業用アプリケーション
媒体 導電性液体, 水, 水溶性媒体
Note on media
導電率: ≥ 20 µS/cm
動粘度: < 70 mm²/s (40 °C)
媒体温度
-10~70 °C 14~158 °F
最大許容圧力 [MPa] 1.6
最大許容圧力 [psi] 232
MAWP (for applications according to CRN) [bar] 16.5
電気的仕様
使用電源電圧範囲 [V] DC 18~32, (EN50178, SELV, PELV規格)
消費電流 [mA] < 150
保護クラス III
逆接続保護
起動遅延時間 [s] 5
入力 / 出力
Number of inputs and outputs アナログ出力数、アナログ出力: 2
出力
最大出力数 2
出力信号 アナログ出力、アナログ信号
アナログ出力数、アナログ出力 2
電流出力 [mA] 4~20, (≤ 22 mA)
最大負荷 [Ω] 500
測定範囲 / 設定範囲
測定範囲、検出距離
5~300 l/min 0.3~18 m³/h 80~4755 gph 1.3~79.3 gpm
表示範囲
-360~360 l/min -21.6~21.6 m³/h -5705~5705 gph -95.1~95.1 gpm
分解能
0.5 l/min 0.02 m³/h 5 gph 0.1 gpm
アナログスタートポイント: ASP
0~240 l/min 0~14.4 m³/h 0~3800 gph 0~63.4 gpm
アナログエンドポイント: AEP
60~300 l/min 3.6~18 m³/h 955~4755 gph 15.9~79.3 gpm
低流量カット、 LFC
< 15 l/min < 0.9 m³/h < 240 gph < 4 gpm
ステップ
0.5 l/min 0.02 m³/h 5 gph 0.1 gpm
レンジアビリティー 1:60
温度監視
測定範囲、検出距離
-20~80 °C -4~176 °F
表示範囲
-40~100 °C -40~212 °F
分解能
0.2 °C 0.5 °F
アナログスタートポイント
-20~60 °C -4~140 °F
アナログエンドポイント
0~80 °C 32~176 °F
ステップ
0.2 °C 0.5 °F
精度 / 誤差
流量監視
精度 ± (0.8 % MW + 0.5 % MEW), (Q > 15 l/min, 媒体及び使用温度: 22 °C ± 4 K / +72 °F ± 7 °F)
繰返し精度 ± 0.2% MEW
温度監視
温度ドリフト ± 0.0333 °C / K; ± 0.0599 °F / K
精度 [K] ± 1 (25 °C; Q > 15 l/min) / ± 1 (77 °F; Q > 4 gpm)
応答時間
流量監視
応答時間 [s] 0.35, (dAP = 0)
スイッチング出力のダンピング (dAP) [s] 0~5
温度監視
応答速度 T05 / T09 [s] T09 = 3 (Q > 15 l/min) / T09 = 3 (Q > 4 gpm)
ソフトウエア / プログラミング
可能なパラメータ設定方法 ディスプレイ非表示, 表示単位, 空検知機能
使用環境条件
使用周囲温度
-10~60 °C 14~140 °F
保存温度
-25~80 °C -13~176 °F
保護構造 IP 65, IP 67
試験 / 認証
EMC
DIN EN 60947-5-9
DIN EN 61000-6-2
衝撃耐性
DIN EN 60068-2-27 20 (x 9.81 m/s²) (11 ms)
振動耐性
DIN EN 60068-2-6 5 (x 9.81 m/s²) (10~2000 Hz)
MTTF [年] 78
圧力機器指令 健全なエンジニアリングの実践, PED 流体グループ2に使用可能, group 1 fluids on request
機械的仕様
重量、重さ [g] 2745
材質 ステンレス 1.4404 (SUS316L), ステンレス 1.4571 (SUS316Ti ), PEI, FKM , PBT GF20, TPE-U
媒体接触部の材質 ステンレス 1.4404 (SUS316L), ステンレス 1.4571 (SUS316Ti ), PEEK, FKM
接圧部、容器接続部 接圧部 1 1/2 NPT DN40
ディスプレイ / パーツ
表示
表示単位 6 x LED, 緑 (l/min, m³/h, gpm, gph, °C, °F)
機能表示 1 x LED, 黄色 (10³)
測定値 英数字表示、デジタル表示, 4桁
programming 英数字表示、デジタル表示, 4桁
表示単位 l/min, m³/h, gpm, gph, °C, °F
アクセサリー
アクセサリー (同梱)
ラベル
備考
備考
MW = 測定値
MEW = Final value of the measuring range
梱包数 1 個
認証 日本国内仕様品は日本でSI単位に設定して出荷しています。海外向けであればその旨発注の際にご連絡願います。日本国内で非法定単位の表示付き製品をご使用になる場合は経済産業省への届出または承認が必要です。詳しくはエフェクターまでお問い合わせ下さい。
電気接続
接続 コネクター式: 1 x M12, 接点、お問い合わせ、コンタクト: 金メッキ
特性図等

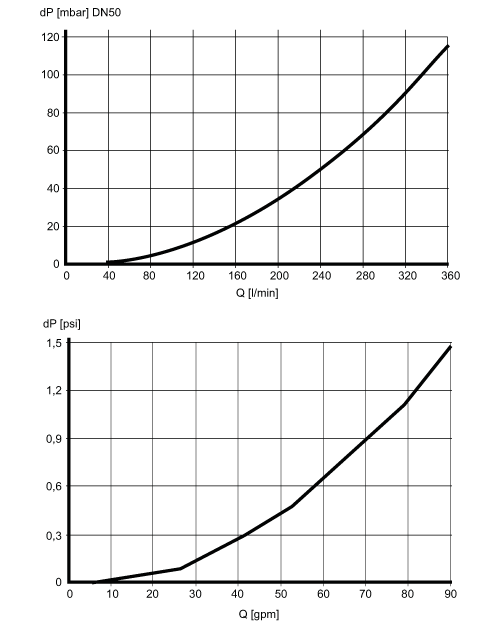

圧力損失
dP 圧力損失
Q 流量
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — SM9604-00 — 12.11.2014 —
