製品特性
| 光源 | 赤色光 |
|---|---|
| 外装 | 角形 |
アプリケーション
| 特長 | 背景抑制機能 |
|---|---|
| 検出原理 | 拡散反射型光電センサ |
電気的仕様
| 使用電源電圧範囲 [V] | DC 10～30 |
|---|---|
| 消費電流 [mA] | 25 |
| 保護クラス | III |
| 逆接続保護 | 有 |
| 光源 | 赤色光 |
| 波長 [nm] | 660 |
出力
| 電気仕様 | PNP |
|---|---|
| 出力機能 | 遮光時ON/入光時ON, (設定可能) |
| スイッチング出力時のDC電圧降下(最大) [V] | 2.5 |
| 出力開閉電流 (DC) [mA] | 200 |
| 応答周波数 (DC) [Hz] | 1000 |
| 短絡保護 | 有 |
| 短絡保護機能タイプ | パルス |
| 過負荷保護回路 | 有 |
監視範囲
| 検出距離 [mm] | 15～400, (無光沢白紙 200 x 200 mm 90 % 反射率) |
|---|---|
| 感度調整 | 有 |
| スポット径 [mm] | 18 |
| スポット径参考値 | 検出距離 |
| 背景抑制機能 | 有 |
使用環境条件
| 使用周囲温度 [°C] | -25～60 |
|---|---|
| 保護構造 | IP 67 |
試験 / 認証
| EMC |
|
||
|---|---|---|---|
| MTTF [年] | 556 |
機械的仕様
| 重量 [g] | 34.9 | |
|---|---|---|
| 外装 | 角形 | |
| 外形寸法 [mm] | 35 x 11 x 24 | |
| 材質 | 外装: ABS, LED 表示窓: エラストマー樹脂 (SEPS), 押しボタン: エラストマー樹脂 (SEPS) | |
| レンズ材質 |
|
|
| レンズ位置 | サイドレンズ型 |
ディスプレイ / パーツ
| 表示 |
|
||||
|---|---|---|---|---|---|
| 電子ロック | 有 |
アクセサリ
| 付属品 |
|
|---|
備考
| 備考 |
|
|
|---|---|---|
| 梱包数 | 1 個 |
電気接続
| 接続 | コネクタ式: 1 x M8, コーディング: A |
|---|

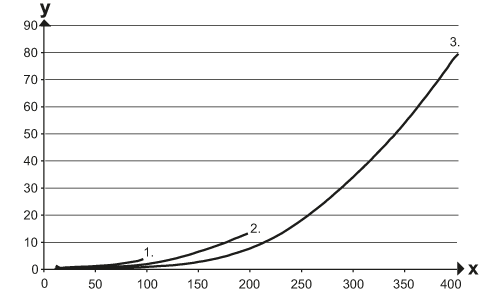

特性図等
|
|
|
|---|
|
精度
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — OJ5148-02 — 13.04.2023 —
