OGH701

レーザー 物体反射型

OGHLFNKG/US100

{{'OPTIONAL_INFO' | productAvailability | error}}

お客様
申し訳ございません。このデータシートのご要望の言語バージョンはありません。ご質問はメールでお問い合わせください。

よろしくお願い申し上げます。
ifmチーム


Go ifmonline –e-shopでご注文いただきました製品は、 すべて国内使用向け仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は0120-21-1668
(営業時間月~金 9:00~17:00 )

  • 小さい物体を高い信頼性で検出
  • 厳しい産業環境で使用できる堅牢なステンレス外装
  • 自動車産業要件向けのレーザー保護クラス1
  • 見やすいレーザー光スポットで調整がシンプル
  • 正確な検出背景抑制
  • ce
  • eac
  • cul
ダウンロード
Technische Details
製品特性
光源 赤色光
レーザー保護クラス 1
外装 ネジ切り形
寸法図 [mm] M18 x 1 / L = 72
アプリケーション
特性 背景抑制機能
検出原理 拡散反射型光電センサー
電気的仕様
使用電源電圧範囲 [V] DC 10~36
消費電流 [mA] 15
保護クラス II
逆接続保護
光源 赤色光
Typ. lifetime [h] 50000
出力
電気仕様 NPN
出力機能 遮光時ON/入光時ON, (設定可能)
スイッチング出力、スイッチング出力 内部電圧降下(最大) DC [V] 2.5
出力開閉電流 (DC) [mA] 200
応答周波数 (DC) [Hz] 1000
短絡保護
短絡保護 有 (パルス式)
過負荷保護回路
監視範囲
検出距離 [mm] 20~200, (無光沢白紙 200 x 200 mm 90 % 反射率)
検出体: 白 (反射率 90 %) [mm] 20~200
検出体: 灰色 (反射率 18 %) [mm] 20~100
検出体: 黒 (反射率 6 %) [mm] 20~70
感度調整
最小検出体 [mm] 1.5
スポット径 [mm] 1.2
背景抑制機能、背景抑制機能付
使用環境条件
使用周囲温度 [°C] -10~60
保護構造 IP 65, IP 67
試験 / 認証
EMC
EN 60947-5-2
レーザー保護クラス 1
Notes on laser protection
注意: レーザー光
laser class: 1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040 except for deviations pursuant to Laser Notice No. 50, dated June 2007.
MTTF [年] 497
機械的仕様
重量、重さ [g] 62.3
外装 ネジ切り形
寸法図 [mm] M18 x 1 / L = 72
配管接続、接圧部、ネジ切り形 M18 x 1
材質 ステンレス 1.4404 (SUS316L), PA, LCP , EPDM, TPU
レンズ材質
PMMA
ディスプレイ / パーツ
表示
スイッチング状態 1 x LED, 黄色
アクセサリー
アクセサリー (同梱)
ロックナット: 2 x
備考
備考
cULusに適合するためには、Supply Class2の電源をご使用ください。
梱包数 1 個
電気接続
接続 コネクター式: 1 x M12
特性図等

a: センサー
b: 検出体
c: 背景
x: センサー/検出体間の距離 [mm]
y: 検出体/背景間の最小距離 [mm]

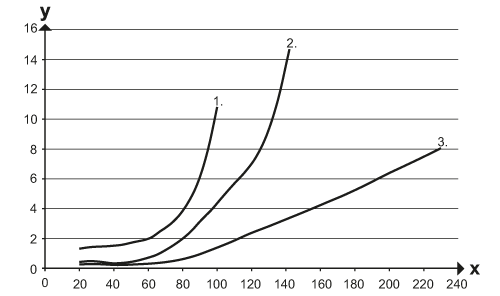

精度
x: センサー/検出体間の距離 [mm]
y: 検出体/背景間の最小距離 [mm]
1 = 検出体 黒 (反射率 6 %) , 背景: 白 (反射率 90%)
2 = 検出体 灰色 (反射率 18%) , 背景: 白 (反射率 90%)
3 = 検出体 白 (反射率 90 %) , 背景: 白 (反射率 90%)
