- フィールドバス通信対応マルチコードリーダ

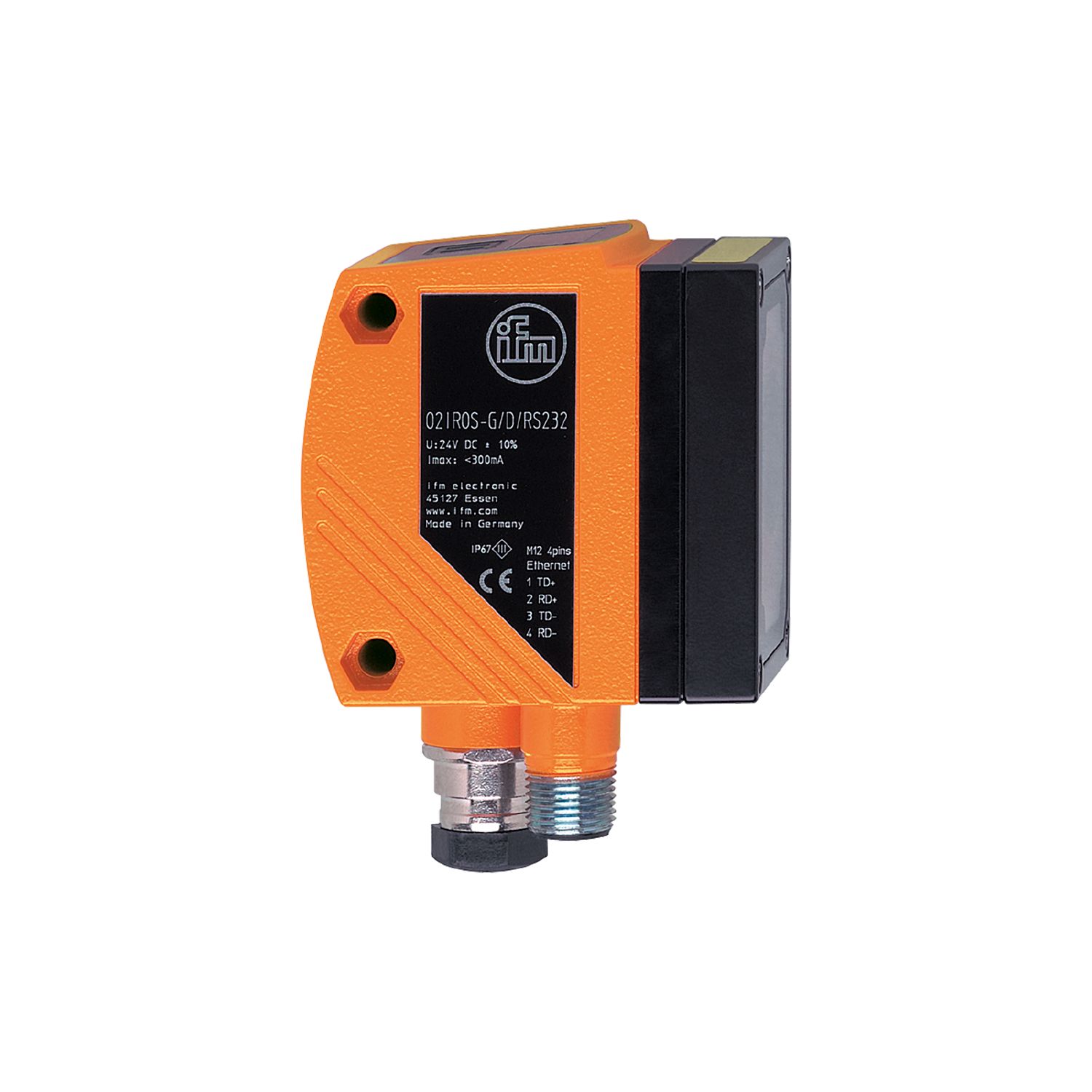

- O2I304
製品特性
光源 | 赤色光 |
---|---|
画像分解能 [px] | 640 x 480 |
読出し周波数 [Hz] | 20 |
電気的仕様
入力電源電圧範囲 [%] | 10 |
---|---|
使用電源電圧範囲 [V] | DC 24 |
消費電流 [mA] | < 300 |
保護クラス | III |
逆接続保護 | 有 |
光源 | 赤色光 |
波長 [nm] | 625 |
イメージセンサ | CMOS イメージセンサ 白/黒、CMOS モノクロ イメージセンサ |
内部照明 | 有, (赤色光: 625 nm 4セグメント PCの操作用ソフトを使用して設定) |
レーザーマーク | 有, (赤, レーザー保護クラス 2 DIN EN 60825-1) |
入力 / 出力
入力数 / 出力数 | デジタル出力: 2 |
---|
入力
トリガー | 内部, 24 V PNP (IEC 61131-2 Typ 1), RS-232, TCP/IP, EtherNet/IP |
---|
出力
最大出力数 | 2 |
---|---|
デジタル出力 | 2, (設定可能) |
出力機能 | 24 V PNP |
スイッチング出力時のDC電圧降下(最大) [V] | 2 |
出力開閉電流 [mA] | 100 |
短絡保護 | 有 |
過負荷保護回路 | 有 |
監視範囲
視野サイズ [mm] |
|
||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
設定距離 [mm] | > 75 | ||||||||||||||||||||||||||||
画像分解能 [px] | 640 x 480 | ||||||||||||||||||||||||||||
レンズ種別 | 望遠レンズ | ||||||||||||||||||||||||||||
対応コード | Interleaved 2-of-5, Industrial 2-of-5, Code 39, Code 93, Code 128, Pharmacode, Codabar, EAN8, EAN8 Add-On 2, EAN8 Add-On 5, EAN13, EAN13 Add-On 2, EAN13 Add-On 5, UPC-A, UPC-A Add-On 2, UPC-A Add-On 5, UPC-E, UPC-E Add-On 2, UPC-E Add-On 5, GS1 DataBar Omnidirectional, GS1 DataBar Truncated, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Limited, GS1 DataBar Expanded, GS1 DataBar Expanded Stacked, GS1 - 128, MSI Barcode, ECC200, PDF-417, QR, Micro-QR, Aztec Code, GS1 ECC200, GS1 QR Code, GS1 Aztec Code | ||||||||||||||||||||||||||||
全方向読取 | 有 | ||||||||||||||||||||||||||||
許容傾斜角度 [°] | 45 | ||||||||||||||||||||||||||||
読出し周波数 [Hz] | 20 |
ソフトウエア / プログラミング
メニュー設定 | 2つの押しボタンと10セグメント・ディスプレイで設定。または PCやノートブックの操作用ソフトを使用して設定。 |
---|
インターフェース
通信インターフェース | Ethernet, RS232 |
---|---|
RS-232 | 1 |
Ethernet インターフェース数 | 1 | ||||
---|---|---|---|---|---|
通信規格 | 10Base-T, 100Base-TX | ||||
伝送レート | 10, 100 | ||||
プロトコル | TCP/IP, UDP, EtherNet/IP | ||||
工場出荷時設定 |
|
使用環境条件
使用周囲温度 [°C] | -10~50 |
---|---|
保存温度 [°C] | -40~85 |
保護構造 | IP 67 |
試験 / 認証
EMC |
|
||||
---|---|---|---|---|---|
衝撃耐性 |
|
||||
振動耐性 |
|
||||
UL規格認証 |
|
機械的仕様
重量 [g] | 449 |
---|---|
外形寸法 [mm] | 60 x 42 x 59 |
材質 | 外装: 亜鉛ダイキャスト 粉体塗装, フロントレンズ: ガラス, LED 表示窓: PC |
ディスプレイ / パーツ
表示 |
|
---|
アクセサリ
アクセサリ (別売り) |
|
---|
備考
備考 |
|
|
---|---|---|
梱包数 | 1 個 |
電気接続 - Ethernet
コネクタ式: 1 x M12, コーディング: D |
電気接続 - RS-232
コネクタ式: 1 x M12, コーディング: A |
