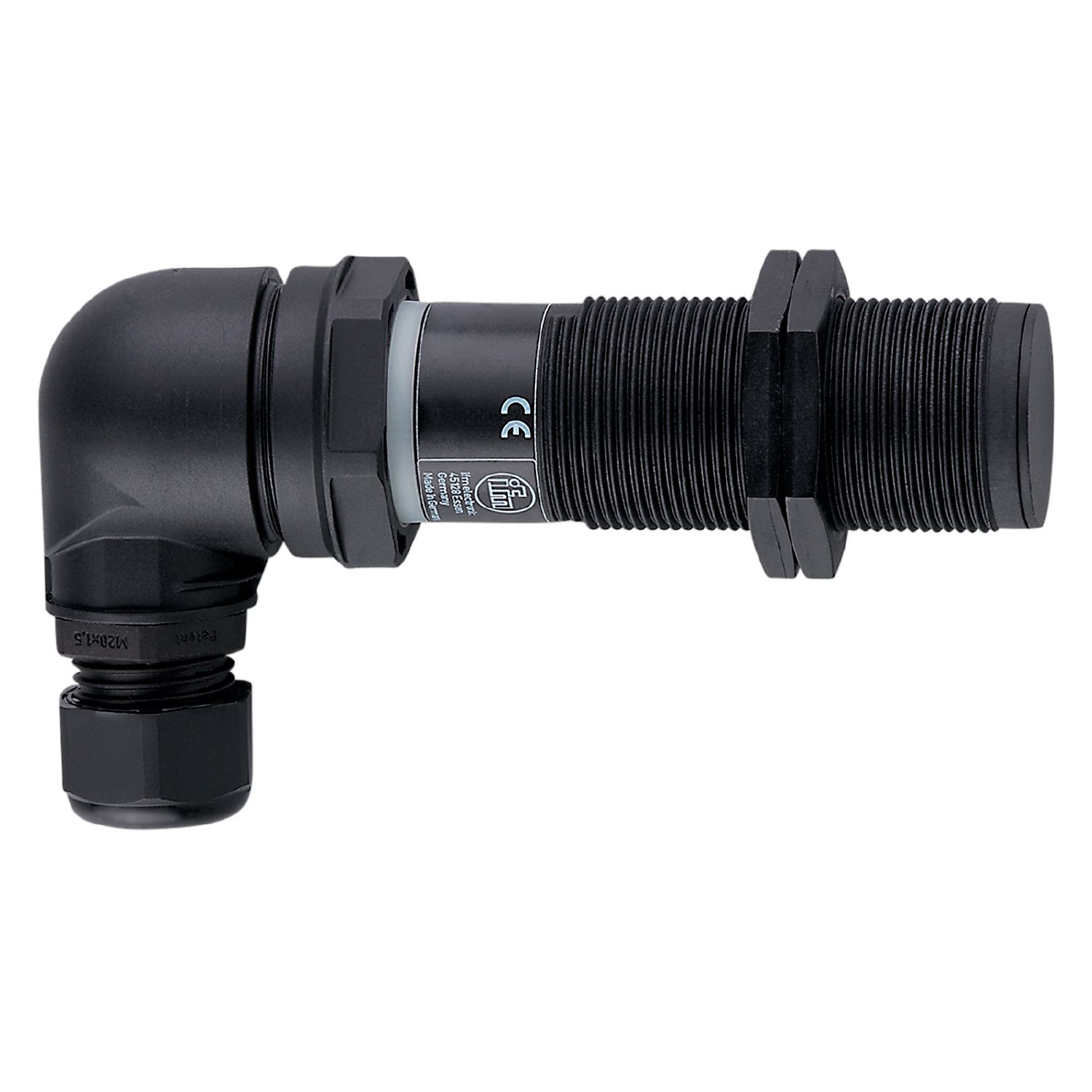

静電容量式近接センサ

Name: KI531A
Brand: ifm
SKU: KI531A
Price: 24400.00 JPY

KI531A

KIE4150NCPKG/IO/3D

静電容量式近接センサ

KI531A

KIE4150NCPKG/IO/3D

防爆エリアでのアプリケーションに
検出距離をポテンショメータで簡単設定
スイッチング状態をはっきり見やすく表示
増幅器なしでプラント制御に直接接続
C接点出力機能NO/NC

IO-Linkで使いやすい通信とパラメータ設定

一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。

製品特性

電気仕様	PNP
出力機能	C接点
定格検出距離 [mm]	3～26
通信インターフェース	IO-Link
外装	ねじ切り形
外形寸法 [mm]	M30 x 1.5 / L = 150

電気的仕様

使用電源電圧範囲 [V]	DC 10～30
定格絶縁電圧 [V]	60
消費電流 [mA]	< 22
保護クラス	III
逆接続保護	有
起動遅延時間 [ms]	300
測定原理	静電容量式

出力

電気仕様	PNP
出力機能	C接点
スイッチング出力時のDC電圧降下(最大) [V]	2.5
漏れ電流 [mA]	0.1
出力開閉電流 (DC) [mA]	200
出力開閉電流 (ピーク) [mA]	200
応答周波数 (DC) [Hz]	10
短絡保護	有
短絡保護機能タイプ	パルス
過負荷保護回路	有

監視範囲

定格検出距離 [mm]	3～26
感度調整	有
検出距離 [mm]	15 ± 10 %

精度　/　誤差

ヒステリシス [検出距離に対する%]	1～15
スイッチポイントドリフト [検出距離に対する%]	-20～20

インターフェース

通信インターフェース	IO-Link
伝送タイプ	COM2 (38,4 kBaud)
IO-Link リビジョン	1.1
SDCI適合規格	IEC 61131-9
プロファイル	Smart Sensor: Process Data Variable; Device Identification
SIOモード	有
必要とするマスタポートのタイプ	A
最小プロセスサイクル時間 [ms]	20
IO-Link機能(非周期)	アプリケーション固有のタグ, 動作時間カウンタ, PNP / NPN (parametrierbar), 検出点設定, ヒステリシス

使用環境条件

使用周囲温度 [°C]	-20～60
保護構造	IP 65, IP 67

試験 / 認証

IECEx / ATEX指令防爆マーキング

II 3D Ex tc IIIC T90°C Dc X

EMC

EN 61000-4-2 ESD	kV / 8 kV AD
EN 61000-4-3 高周波放射	3 V/m (80...2000 MHz)
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 高周波誘導結合に対する耐性	3 V 0,15...80 MHz
EN 55011	クラスB
IEC 60255-5	1 kV ライン－ライン間 Ri: 500Ω

振動耐性

EN 60068-2-6 Fc

10...55 Hz 振幅 1 mm、振動時間 5分、共振時または55 Hz時各軸ごとに30分

衝撃耐性

EN 60068-2-27 Ea

30 (x 9.81 m/s²) 正弦半波 11ms: 3軸(x, y, z)方向へ各6回の衝撃

MTTF [年]

623

機械的仕様

重量 [g]	151.8
外装	ねじ切り形
取付け	埋込み不可
外形寸法 [mm]	M30 x 1.5 / L = 150
ねじ規格	M30 x 1.5
材質	外装: PA, ポテンショメータ: LCP　, PBT

ディスプレイ / パーツ

表示

スイッチング状態

1 x LED, 黄色

アクセサリ

付属品

ロックナット: 2

備考

梱包数	1 個

電気接続

接続	端子: 0.34～1.5 mm², ケーブル外被: Ø 5～9 mm, ケーブルグランド: M20 X 1.5

ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — JA-JP — KI531A — 27.01.2022 —
