高周波誘導式近接センサ
IF0299
IFA2002-ABOW/SL/BS-400B
高周波誘導式近接センサ
IF0299
IFA2002-ABOW/SL/BS-400B
- AC電源用のAC出力付き
- 幅広いAC動作電圧範囲
- 厳しい産業環境で使用できる堅牢な金属外装
- スイッチング状態をはっきり見やすく表示
- 機械上の正確な位置検出用
一部の製品は国内使用向けの仕様にて出荷させていただいております。何卒ご了承ください。 大口のご注文は、フリーダイヤル 0120-782070 サービスセンターまでお問合せください。
製品特性
| 出力機能 | ノーマルオープン |
|---|---|
| 定格検出距離 [mm] | 2 |
| 外装 | ねじ切り形 |
| 外形寸法 [mm] | M12 x 1 / L = 77 |
電気的仕様
| 周波数 (AC) [Hz] | 45～65 |
|---|---|
| 使用電源電圧範囲 [V] | AC 20～250 |
| 保護クラス | I |
| 逆接続保護 | － |
出力
| 出力機能 | ノーマルオープン |
|---|---|
| スイッチング出力時のAC電圧降下(最大) [V] | 8.5 |
| 最小負荷電流 [mA] | 8 |
| 漏れ電流 [mA] | 1.7 |
| 出力開閉電流 (AC) [mA] | 200, (250 (～50 °C)) |
| 出力開閉電流 (ピーク) [mA] | 900, (20 ms / 0.5 Hz) |
| 応答周波数 (AC) [Hz] | 25 |
| 短絡保護 | － |
| 過負荷保護回路 | － |
監視範囲
| 定格検出距離 [mm] | 2 |
|---|---|
| 検出距離 [mm] | 2 ± 10 % |
| 設定距離 [mm] | 0～1.62 |
精度 / 誤差
| ヒステリシス [検出距離に対する%] | 3～15 |
|---|---|
| スイッチポイントドリフト [検出距離に対する%] | -10～10 |
使用環境条件
| 使用周囲温度 [°C] | -25～80 |
|---|---|
| 保護構造 | IP 67 |
試験 / 認証
| EMC |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| MTTF [年] | 932 |
機械的仕様
| 重量 [g] | 34.4 |
|---|---|
| 外装 | ねじ切り形 |
| 取付け | 埋込み可 |
| 外形寸法 [mm] | M12 x 1 / L = 77 |
| ねじ規格 | M12 x 1 |
| 材質 | 外装: 真鍮 白銅コーティング, 検出面: PBT-GF30 固有の, ナット: 真鍮 白銅コーティング, LED 表示窓: PBT 固有の |

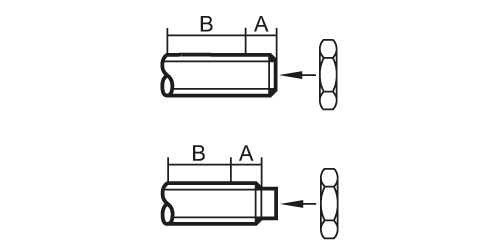

| 締付トルク [Nm] | A = 3 mm: 3.5 Nm, B: 7 Nm |
ディスプレイ / パーツ
| 表示 |
|
|---|
電気接続
| 保護装置の要求事項 | IEC60127-2, Sheet 1に適合するミニチュアヒューズ, ≤ 2 A, 速断型 |
|---|
アクセサリ
| 付属品 |
|
|---|
備考
| 備考 |
|
|
|---|---|---|
| 梱包数 | 1 個 |
電気接続 - プラグ
| 接続 | コネクタ式: 1 x M12, コーディング: B |
|---|
特性図等
|
取付
|
|
|---|
ifm electronic gmbh • Friedrichstraße 1 • 45128 Essen — 製品改良のため予告無く仕様を変更をする場合があります。取扱説明書等も併せてご参照ください。日本の計量法や法規に適合しない単位表示の製品は日本国内では使用できません。 — JA-JP — IF0299-02 — 13.04.2023 —
IF0299 –
IFA2002-ABOW/SL/BS-400B
電気接続 - プラグ
コネクタ式: 1 x M12, コーディング: B
接続
- 備考 IEC60127-2, Sheet 1に適合するミニチュアヒューズ ≦ 2 A 速断型
